Banc d'essai Modèle
2.6
Installation du câble d'interface 09-1214
Si vous utilisez les fonctions du banc d'essai nécessitant la communication entre le dynamomètre de
traction et le banc d'essai, comme la sortie de données, la protection contre les surcharges, la précharge,
etc., connectez le câble d'interface entre le connecteur de l'instrument et le connecteur de la traverse. Ce

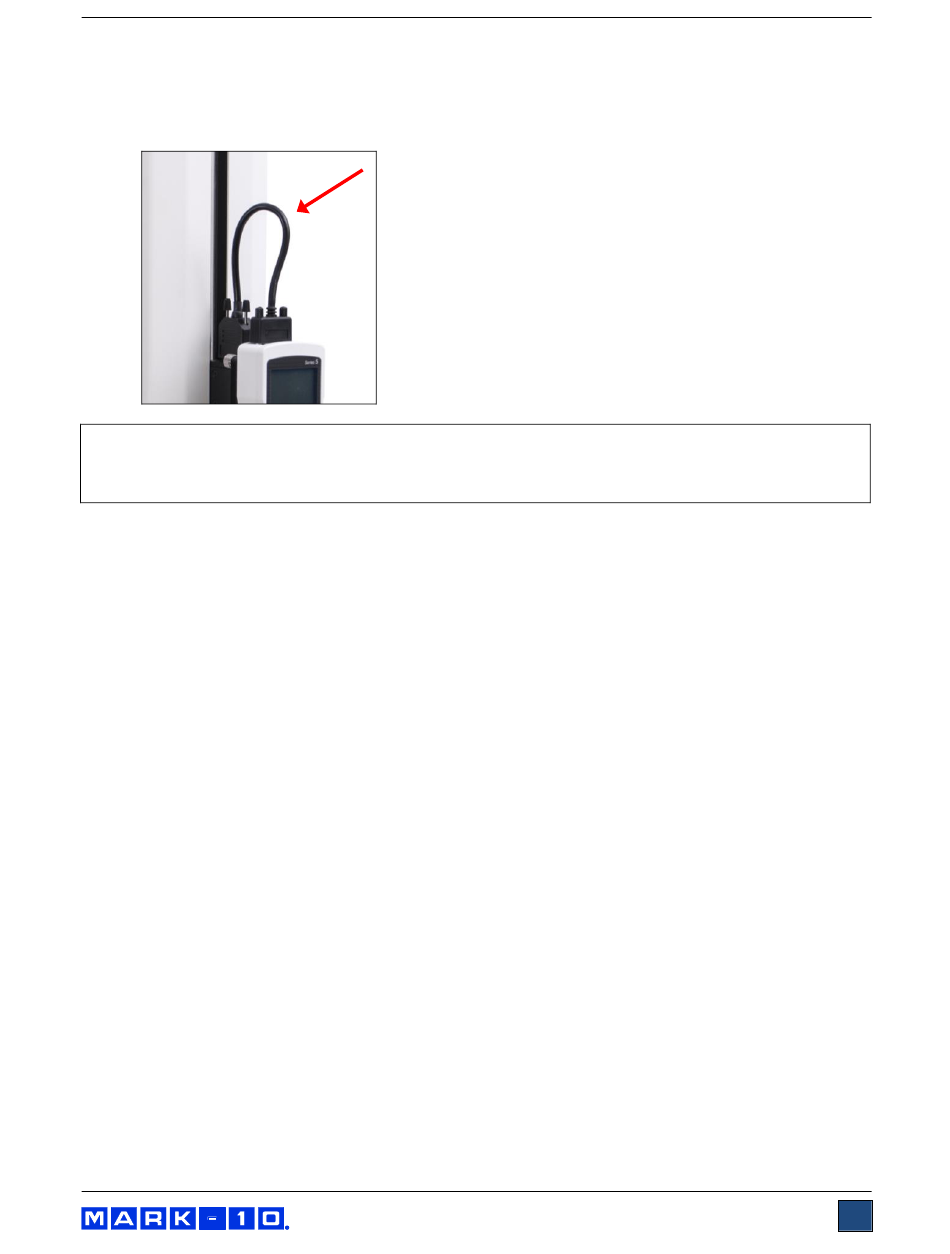

câble peut être utilisé avec un appareil de Série 4, 5, ou 7. Reportez-vous à l'image ci-dessous :
Remarque :
Le câble 09-1214 alimente l'appareil. Lorsqu'il est connecté, l'appareil est automatiquement alimenté
lorsque le banc d'essai est sous tension. L'adaptateur secteur AC de l'instrument n'est pas nécessaire
dans ces conditions.
2.7
Sécurité - Consignes d'utilisation
Les éléments types pouvant être testés par le modèle ESM303 comprennent de nombreuses matières
premières et des articles manufacturés, tels que des ressorts, des métaux, des plastiques, des
composants électroniques, des organes mécaniques, des matériaux d'emballage et bien d'autres. Les
éléments qui ne doivent pas être utilisés avec le modèle ESM303 incluent les pièces qui contiennent des
substances ou des produits inflammables, les éléments susceptibles de se briser en exposant l'utilisateur
à des risques, ou tout autre composant pouvant présenter un danger lorsqu'il est soumis à une force.
Assurez-vous que l'élément de serrage ou l'accessoire soit positionné de manière à supporter la charge
axiale par rapport à l'axe de charge du capteur dynamométrique ou du dynamomètre de traction. Lorsque
vous utilisez un élément de serrage, assurez-vous qu'il maintienne l'échantillon de façon à lui éviter tout
basculement pendant un essai, ce qui permet de protéger l'utilisateur et les personnes à proximité contre
toute atteinte potentielle à leur sécurité. Si vous utilisez une fixation d'un fabricant autre que Mark-10,
vérifiez qu'elle soit fabriquée avec des matériaux et des composants suffisamment résistants.
2.8
Branchement de l'alimentation
Branchez une extrémité du cordon d'alimentation sur sa prise située à l'arrière du banc et l'autre
extrémité sur une prise murale dotée d'une prise de terre locale (connecteur à 3 broches).
Les contrôles et procédures de sécurité suivants doivent être respectés avant la mise sous tension :
1. Ne mettez jamais le banc d'essai en marche si vous apercevez des dommages sur le cordon
d'alimentation ou sur le banc d'essai lui-même. Le modèle ESM303 est alimenté par un
courant de 110V/220V. Tout contact avec cette haute tension peut provoquer des blessures
graves ou même la mort.
2. Vérifiez que le banc d'essai reste toujours à l'abri de l'eau ou de tout autre liquide conducteur
d'électricité.
3. Assurez-vous que la prise électrique alimentant le banc d'essai soit dotée d'une prise de terre
locale (connecteur à 3 broches).
4. Le banc d'essai doit être utilisé uniquement par un technicien qualifié. L'alimentation doit être
coupée avant le retrait des couvertures de colonne.
Après l'exécution des contrôles et procédures de sécurité ci-dessus, le banc d'essai peut être mis en
marche et est prêt à fonctionner.
