Televisor con Pantalla LCD de 27" Insignia NS-LCD27FS

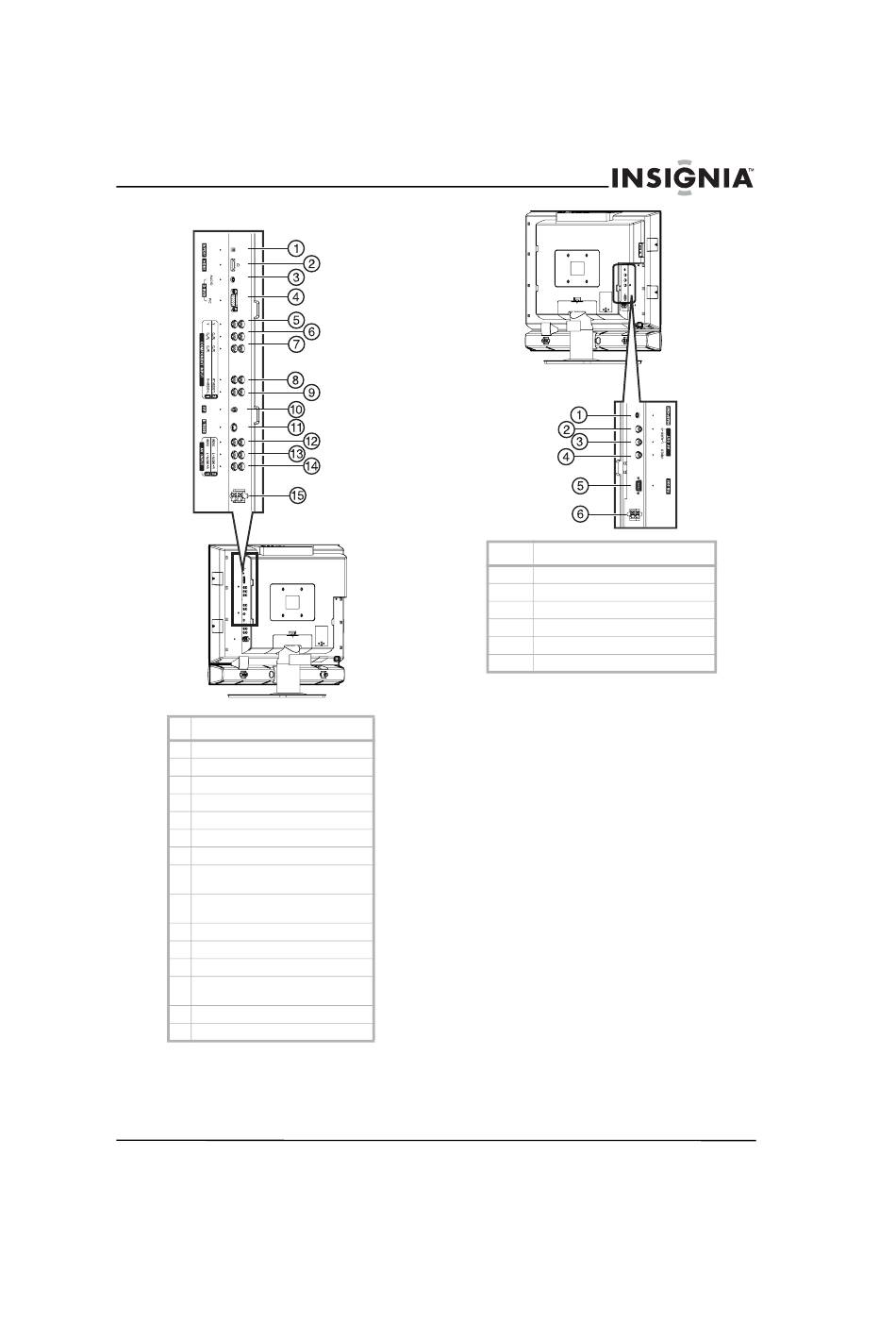

Conectores posteriores
Remueva la
cubierta de
los
conectores
Conector
1 S/PDIF
2 HDMI
3 Entrada D-SUB AUDIO
4 Entrada D-SUB PIC (video)
5 ENTRADA DE COMPONENTE Y
6 ENTRADA DE COMPONENTE Cb/Pb
7 ENTRADA DE COMPONENTE Cr/Pr
8 ENTRADA DE COMPONENTE DE
AUDIO DERECHO
9 ENTRADA DE COMPONENTE DE
AUDIO IZQUIERDO
10 RF (entrada de antena)
11 S-VIDEO
12 VIDEO DE LA ENTRADA AV
13 AUDIO IZQUIERDO DE LA ENTRADA
AV
14 AUDIO DERECHO DE LA ENTRADA AV
15 Conectores de salida de altavoces
1
2
3
Remueva
la cubierta
4
de los
conectores
5
6
www.insignia-products.com
AURICULARES
AUDIO DERECHO DE LA SALIDA AV
AUDIO IZQUIERDO DE LA SALIDA AV
VIDEO DE LA SALIDA AV
Interfaz de control RS232
Conectores de salida de altavoces
