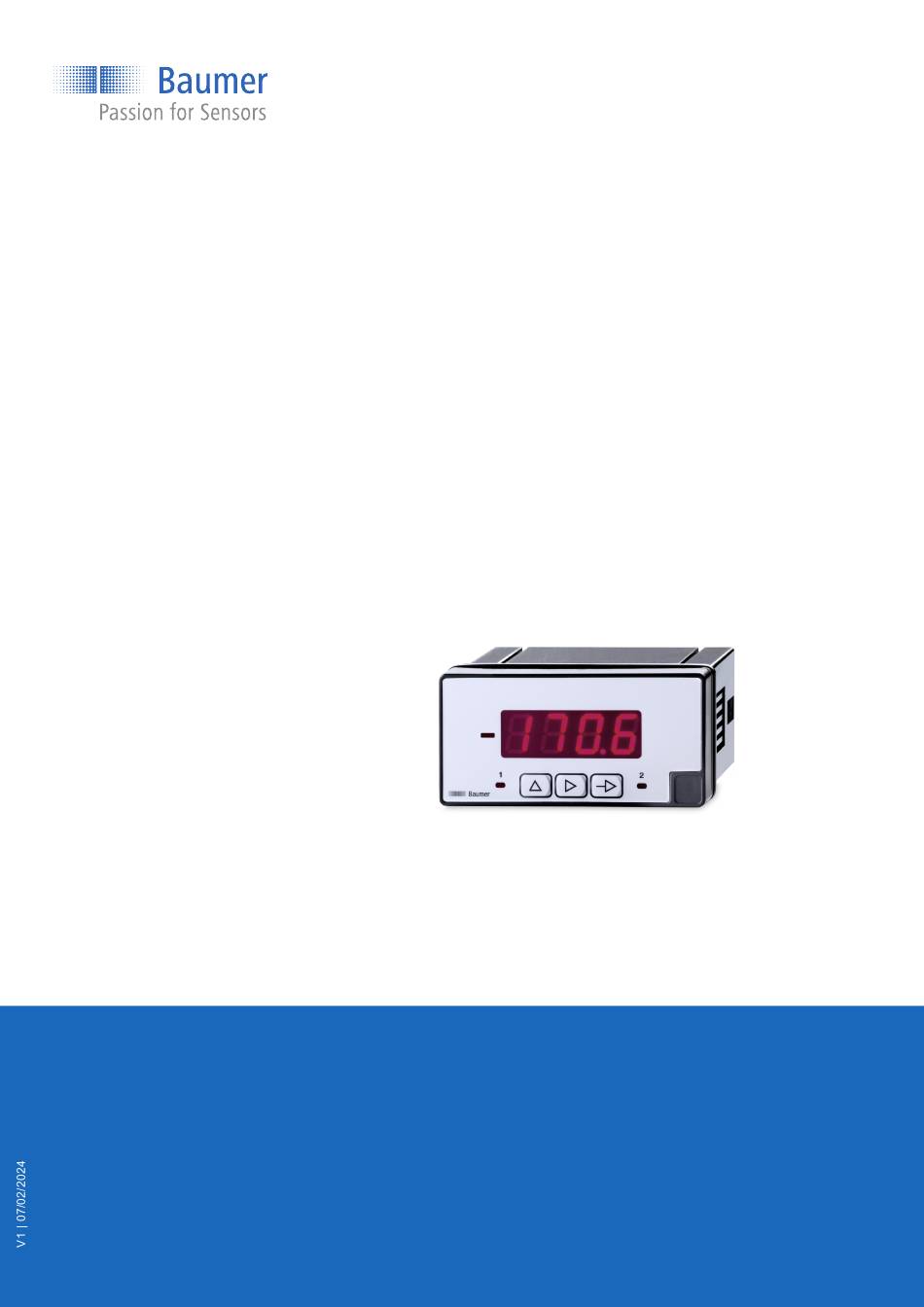

- Page 1 Instructions d'utilisation PA403 Afficheur de process...
-
Page 2: Table Des Matières
Affichage LED ............................. 11 6 Fonctions d’exploitation..........................13 Configuration signal d'entrée ......................13 Configuration de l'affichage......................... 14 Configuration sorties de valeurs limites ....................17 Définir les limites ..........................19 Protéger la paramétrisation par code....................20 Instructions d'utilisation PA403 | V1... -
Page 3: Liste Des Illustrations
Baumer Liste des illustrations Liste des illustrations Fig. 1 Diagramme modules de configuration ....................12 Fig. 2 Sorties limites - temporisation ......................17 Fig. 3 Sorties limites - l'hystérésis asymétrique .................... 17 V1 | PA403 Instructions d'utilisation... -
Page 4: Propos De Ce Document
Les illustrations sont présentées à titre d’exemple. Baumer se réserve le droit de procéder à des modifications à tout moment. Le manuel est un document complémentaire à la documenta- tion existante sur le produit. -
Page 5: Avertissements Dans Ce Manuel
Indique un danger à faible risque qui pourrait entraîner des blessures corporelles mineures ou modérées s’il n’est pas évi- té. AVIS Indique un avertissement de dommages matériels. INFORMATION Indique les informations pratiques et les conseils qui per- mettent une utilisation optimale de l’équipement. V1 | PA403 Instructions d'utilisation... -
Page 6: Fonctionnement Général
L'afficheur process sert à la représentation, à la surveillance, au contrôle et au calcul de valeurs de mesure dans des applications industrielles. Entrée tension jusqu´à 600V AC/DC Entrée courant jusqu´à 5A AC/DC Plage d'affichage linéarisable Affichage LED, 4 chiffres, programmable Boîtier DIN 96 x 48 mm Instructions d'utilisation PA403 | V1... -
Page 7: Montage De L'afficheur Process
Préparez la découpe selon les dimensions indiquées. b) Pousser l'appareil (1) avec joint (2) dans la découpe. c) Sécurisez l'appareil par l'arrière utilisant l'étrier de fixation (3). d) Etablir la connexion électrique de l'appareil. V1 | PA403 Instructions d'utilisation... -
Page 8: Raccord Électrique De L'afficheur Process
Tension max 200 V Tension max 600 V Sortie relais (3), en option Deux relais Contact à fermeture 1 Contact inverseur 1 Contact à ouverture 1 Contact à fermeture 2 Contact inverseur 2 Contact à ouverture 2 Instructions d'utilisation PA403 | V1... -
Page 9: Exemples De Connexion
1A AC MAX. Raccord direct: Afficheur process plage -5...+5 A DC et 0...+5 A AC 5A DC/AC MAX. Raccord via transducteur Afficheur process 5A AC MAX. Entrée Shunt Raccord: Afficheur plage -100...+100 A DC et process 0...+100 mV AC 100mV DC/AC MAX. V1 | PA403 Instructions d'utilisation... - Page 10 Raccord électrique de l'afficheur process Baumer Entrée tension Raccord: Afficheur process plage -20...+20 V DC et 0...+20 V AC 20V DC/AC MAX. Raccord: Afficheur plage -200...+200 V DC et process 0...+200 V AC 200V DC/AC MAX. Raccord: Afficheur plage -600...+600 V DC et process 0...+600 V AC 600V DC/AC MAX. Instructions d'utilisation PA403 | V1...
-
Page 11: Interfaces
Affichage MIN/MAX Sélection Digit/Fonction Bouton – Incrémenter le digit sélec- Bouton tionné LED 1 Sortie 1 active Signe algébrique LED Actif avec les valeurs affi- Actif avec les valeurs d'en- chées négatives trée negatives V1 | PA403 Instructions d'utilisation... - Page 12 L'accès à la programmation peut être bloqué au niveau de la programmation. Par conséquence, les différentes lignes de programmation sont visibles mais ne permettent pas de les éditer. La page d'acceuil de la programmation, présente au lieu de Instructions d'utilisation PA403 | V1...
-
Page 13: Fonctions D'exploitation
Courant alternatif Confirmer par Sélectionner la tension Sélectionnez la plage tension par bouton 600 V 200 V 20 V Confirmer par Sélectionner le courant Sélectionner la plage courant par bouton 5 A 1 A Shunt 100 mA Shunt 60 mA Confirmer par V1 | PA403 Instructions d'utilisation... -
Page 14: Configuration De L'affichage
Affichage 1 faut seulement saisir les valeurs affichées attribuées par clavier (mode Teach). Affichage 2 Mesure 1 Mesure 2 Configuration afficheur INFORMATION On peut sélectionner seulement les paramètres de configuration pour le signal d'entrée sélec- tionné. Instructions d'utilisation PA403 | V1... - Page 15 Saisir par clavier de -9999 à 9999. Valeur affichée attribuée à la deuxième valeur de mesure La valeur saisie ici se présente lorsque le signal d'entrée atteint la deuxième valeur de mesure. Plage de -9999 à 9999 V1 | PA403 Instructions d'utilisation...
- Page 16 Permet de régler la fréquence limite du filtre passe-bas (Fc), utilisé par l'afficheur pour lisser des anomalies de l'affichage. Programmable de 0 à 9 par touche Augmenter la valeur du filtre ralentit le temps de réaction de l'afficheur. La valeur 0 désactivera le filtre. Confirmer par Instructions d'utilisation PA403 | V1...
-
Page 17: Configuration Sorties De Valeurs Limites
La programmation de l'hystérésis se fait en unités de 0 à 9999. L'hystérésis est seulement actif lors de la désactivation des sorties limites. Seuil 1 Hystérésis Seuil 2 Hystérésis Relais 1 = HIGH Relais 2 = Fig. 3: Sorties limites - l'hystérésis asymétrique Configuration des limites V1 | PA403 Instructions d'utilisation... - Page 18 Fonction de la sortie relais Temporisation Hystérésis Délai ou valeur hystérésis Programmation de la temporisation (dLY) de 0 à 99 s ou de l'hystérésis (HYS) de 0 à 9999 unités. Configuration de manière analogique à [Set1]. Instructions d'utilisation PA403 | V1...
-
Page 19: Définir Les Limites
Il est possible de protéger le clavier par code contre toute modification de la valeur de consigne. Appuyer sur le bouton , le message [CodE] apparaît. Appuyez sur le bouton pendant 5 secondes pour accéder au menu de protection par code. V1 | PA403 Instructions d'utilisation... -
Page 20: Protéger La Paramétrisation Par Code
Oui, protéger tous les modules de configuration et quitter le mode de pro- grammation. Modifier le code Ici on peut modifier le code. L'appareil sauvegarde le code et quitte le mode de programmation. Instructions d'utilisation PA403 | V1... - Page 24 Baumer Germany GmbH & Co. KG Bodenseeallee 7 DE-78333 Stockach www.baumer.com...
