Fig. 2
Fig. 3
Fig. 4
Attention !
Le clapet pneumatique du point d'aspiration est fermée en mode
veille ainsi qu'à l'état hors tension de l'automatisme de commutation
tant que le compresseur est en marche ou que de l'air comprimé
est encore présent dans le réseau du laboratoire. Si le système
d'aspiration est mis en marche avant le compresseur centralisée,
toutes les vannes sont ouvertes et tous les postes sont aspirés.
0.2.1 Le clapet pneumatique du point
d'aspiration
n

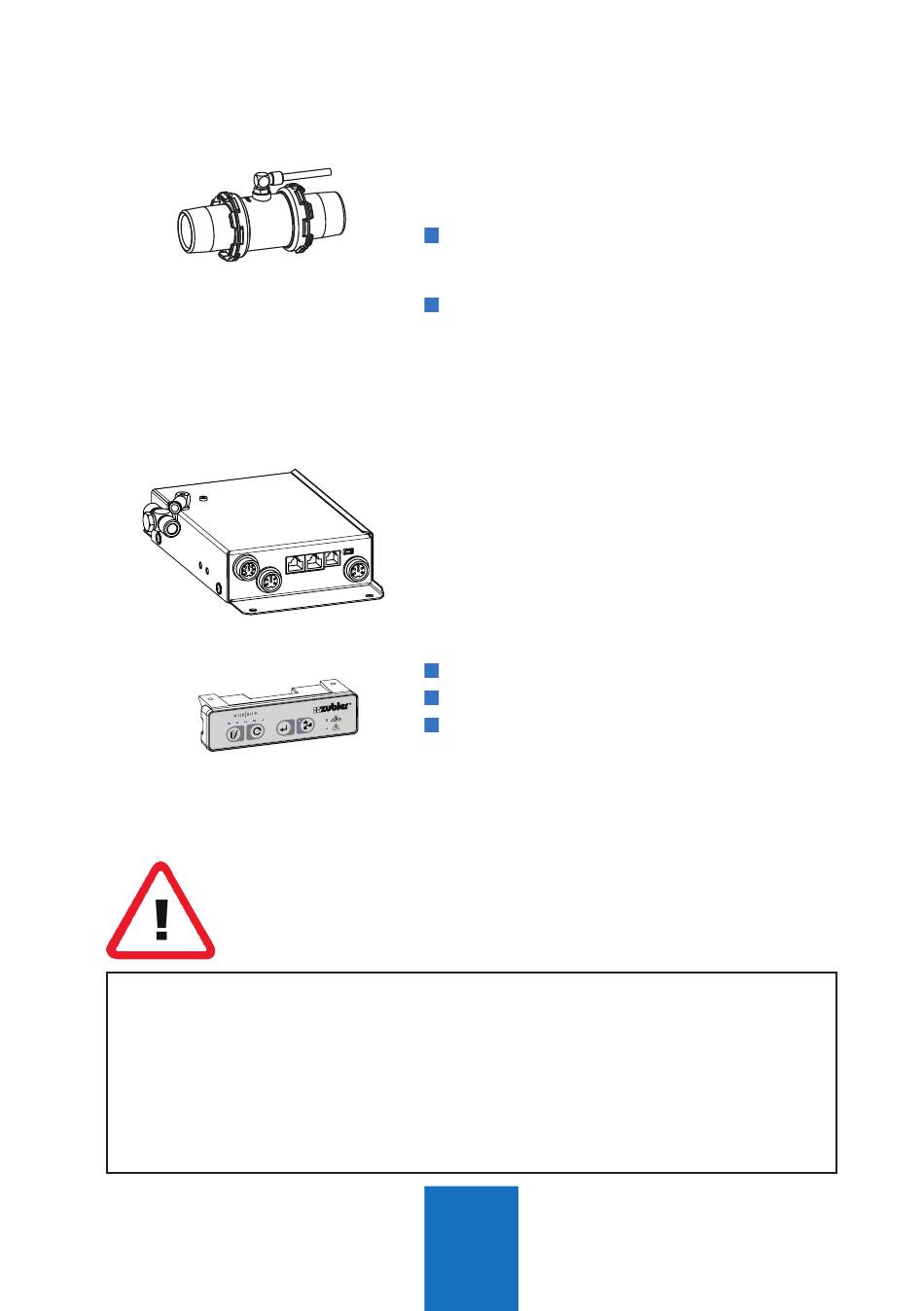

Le clapet pneumatique du point d'aspiration (Fig.
2) ouvre et ferme le point d'aspiration.
En recevant de l'air comprimé, la membrane en
caoutchouc est gonflée et maintient la conduite
d'aspiration fermée.
La conduite d'aspiration est à nouveau dégagée
par la purge du clapet pneumatique du point
d'aspiration.
0.2.2. Boitier électronique
n
Le boitier électronique (Fig. 3) est généralement
couplé électriquement à l'appareil générateur
de poussière afin que le clapet pneumatique
du point d'aspiration puisse s'ouvrir
automatiquement lorsque la poussière est
générée.
Possibilités de raccordement :
n
Mesure de courant avec seuil d'enclenchement
Signal 24V
Contact de commutation
Commande manuelle via l'unité de commande
(Fig. 4)
6
