HPNxx User Manual - FR
7.6 Branchements Electriques
Avant d'effectuer une inspection ou un entretien sur la machine, il est nécessaire de la
débrancher de l'alimentation électrique principale. Assurez-vous que personne ne peut
le reconnecter pendant le service technique.
Tout équipement électrique et électronique installé ou structure de base doit être mis à
la terre.
Toutes opérations d'installation électrique DOIVENT être effectuées par du personnel
spécialisé (par exemple des électriciens ou du personnel ayant une formation
appropriée). Le client est responsable de l'utilisation de personnel qualifié.
Avant de commencer l'installation:
◊
Vérifiez que la tension d'alimentation et la fréquence correspondent à celles indiquées sur la
plaque signalétique.
◊
Les dimensions du câble d'alimentation doivent être adaptées à l'absorption de la machine et être
conformes aux réglementations en vigueur.
◊
Insérez le câble dans le trou de passage de câble correspondant, puis serrez.
Le bornier pour les connexions électriques est situé à l'intérieur de la partie supérieure de l'armoire (pour
y accéder, le panneau supérieur de l'armoire doit être retiré). Il est recommandé d'isoler la machine du
réseau électrique avant toute intervention et dans tous les cas en l'absence de panneaux de protection (à
l'intérieur se trouvent des pièces électriques sous tension dangereuses).
La ligne d'alimentation doit être connectée à l'entrée de l'interrupteur magnétothermique, pour la
connexion à la terre, il y a une borne jaune-verte spéciale, l'ouverture pour les câbles est situé dans la
partie arrière de l'armoire. Les signaux de contrôle et d'alarme sont situés dans le bornier de la carte (pour
y accéder il faut retirer le panneau supérieur de l'armoire) et l'ouverture pour le passage de ces câbles se
trouve également dans la partie arrière de l'armoire.
N°
Nom
3
ALRM
4
ALRM
5
REQ
6
REQ
7
0 V
8
REG
Elsteam S.r.l - via E.fermi, 496 - 21042 Caronno Pertusella (va) - Tel.+39 02 9659890 - Fax +39 02 96457007

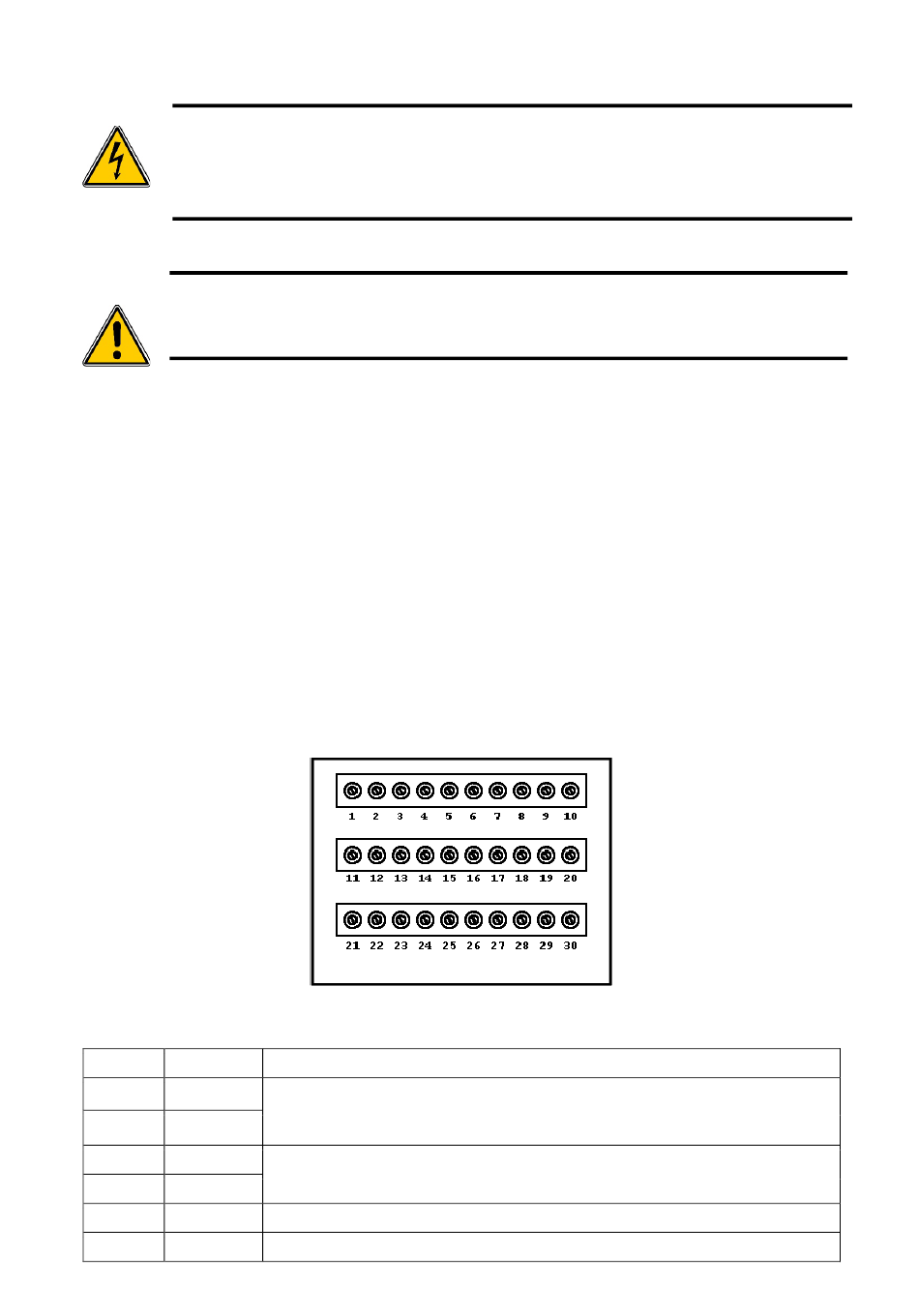

Bornier du contrôleur (situé à l'arrière)
Sortie d'alarme.
Contact normalement ouvert. Les contacts se ferment en conditions
d'alarme (Max. 2 A, 230V).
NON UTILISÉ
Tension de référence pour régulateur (0V)
Entrée signal régulateur externe (0-10V)
E-mail: info@elsteam.it - Web: http://www.elsteam.com
21.1.FR
Description
10
