Mesure de profondeur à l'aide d'une sonde/d'un traceur de conduite en plastique
(traçage d'extrémité uniquement).
REMARQUE Les instructions suivantes s'appliquent tant au traceur de conduite en plastique
en mode de traçage d'extrémité qu'à la sonde de conduite et aux sondes polyvalentes.
1. Localisez la position précise de la sonde comme indiqué dans la section « Traçage de conduite
à l'aide d'une sonde ». Vérifiez que vous êtes bien au-dessus du sommet de la sonde et non au-dessus
de l'un des deux signaux « fantômes » devant et derrière la position réelle.
2. Posez le localisateur au sol, en le maintenant à la verticale et CENTRÉ avec la sonde.

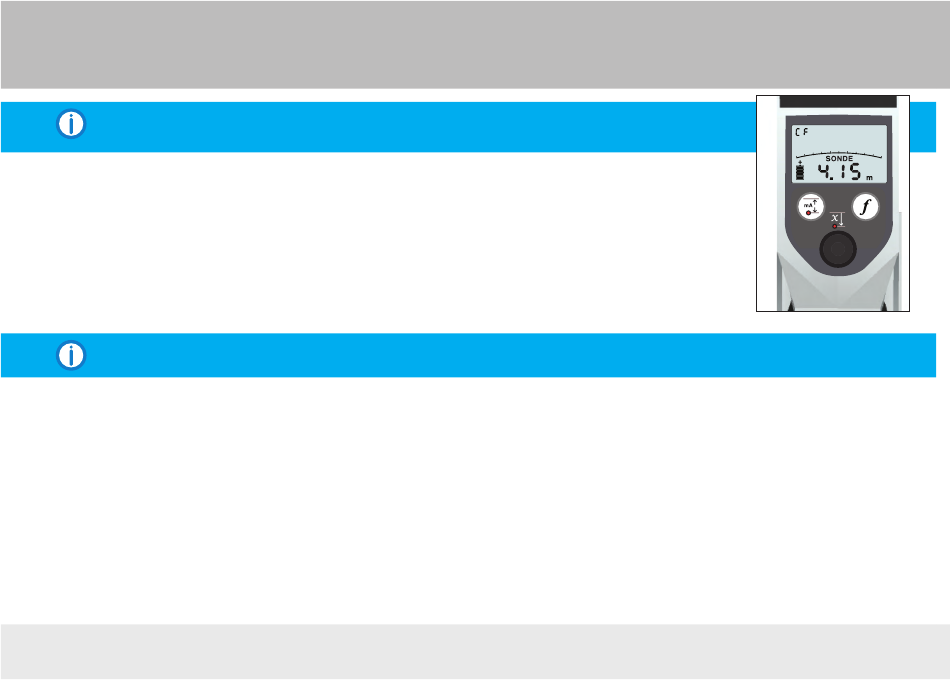

3. Appuyez DEUX FOIS sur le bouton profondeur et maintenez-le enfoncé à la deuxième poussée
pour sélectionner le mode profondeur de la sonde. Le mot « SONDE » clignote sur l'écran
et la profondeur s'affiche ensuite. "Si le mot « SONDE » ne s'affiche pas, alors la donnée
de profondeur n'est pas exacte."
REMARQUE La profondeur indiquée est celle de la sonde et NON de la conduite.
Mesure de profondeur : Données d'erreur (localisateurs DXL2 et MXL2 uniquement).
Le localisateur indique les codes d'erreurs suivants lors de la tentative de mesure de profondeur :
1. OOO - Le dispositif n'est pas assez profond (moins de 0,20 m) pour que le localisateur obtienne une profondeur exacte.
Il doit être possible de calculer la profondeur en relevant le localisateur à une valeur définie et en effectuant à nouveau la
mesure de profondeur.
2. 888 - Le dispositif est trop profond pour que le localisateur mesure sa profondeur, ou bien l'absence de signal est totale.
3. LO - Le signal du générateur/de l'émetteur sur le dispositif souterrain n'est pas assez fort pour que le localisateur donne
une mesure de profondeur fiable. L'augmentation de la sortie du générateur/de l'émetteur ou le repositionnement du
générateur/de l'émetteur pour obtenir un signal plus fort peut résoudre le problème.
4. OL - Surcharge. Le signal est trop fort pour que le localisateur donne une mesure de profondeur fiable.
La réduction de la sortie du générateur/de l'émetteur pour obtenir un signal plus faible peut résoudre le problème.
Localisateurs DXL2 et MXL2 uniquement.
46
3.
(Remarque : MXL2 illustré)
