SONIC ULTRAMIZER SU9920 Manuel d'utilisation
3.1.3 Utilisation de scène avec des amplis instrument
Outre le traitement de sources stéréo, le SONIC ULTRAMIZER peut aussi être
utilisé avec des signaux mono tels que celui d'une guitare. Pour une guitare
électrique, on peut l'utiliser avec un ampli instrument ou avec une combinaison
de processeur à modélisation et d'ampli pour que la guitare sonne de façon
plus brillante et plus pleine. Ainsi, elle pourra surnager plus facilement au sein
du groupe. Une configuration comparable est également envisageable avec
un clavier et un ampli externe. Etant donné que les deux canaux du SU9920
sont totalement indépendants, vous pouvez même traiter deux signaux
mono différents.
Câblez le SU9920 dans la boucle d'effet de votre ampli instrument à condition
que cette dernière fonctionne comme un insert. Autrement dit, seul le signal
délivré par les sorties du SU9920 doit être routé vers l'étage d'amplification et le
haut-parleur de l'ampli.
Si vous utilisez un processeur à modélisation, reliez sa sortie à l'entrée du SU9920
et raccordez la sortie du SU9920 à l'entrée d'un ampli.
Electric Guitar
Return
Send
GMX212
Inputs 1
Outputs 1
SU9920

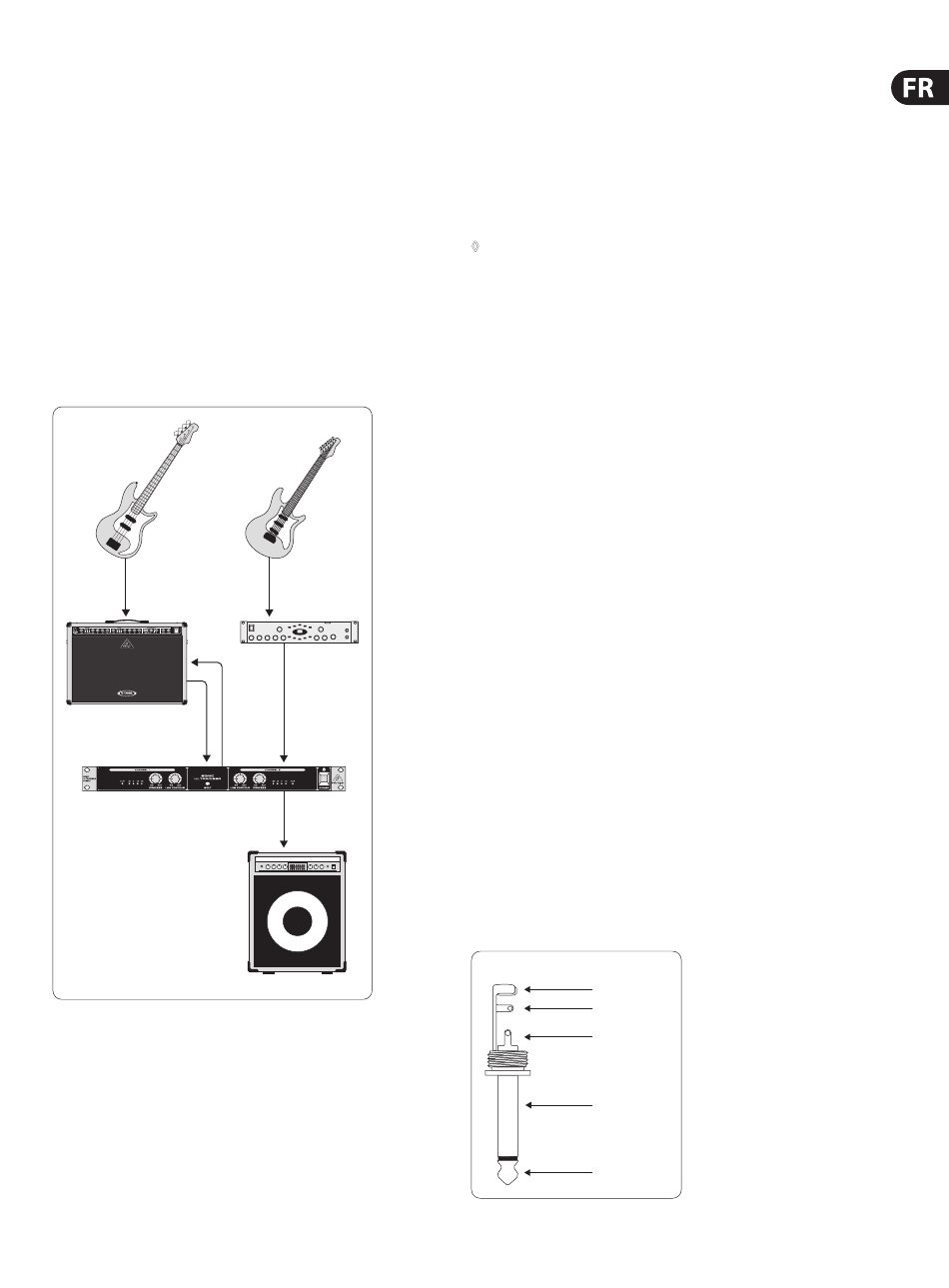

Fig. 3.3 : Le SU9920 associé à un ampli guitare
Bass Guitar
V-AMP PRO
Inputs 2
Outputs 2
BXL3000A
3.2 Utilisation de base
La prise en main du SU9920 est très simple du fait de son nombre réduit de
commandes. Suivez les étapes suivantes :
1) Selon l'application, câblez l'appareil comme décrit au chapitre 3.1.
2) Allumez tous les appareils (ampli et enceintes en dernier) et vérifiez que la
touche IN/OUT (5) du SU9920 est allumée, c'est à dire que l'appareil traite le
signal et que toutes ses commandes sont en position MIN.
◊
Commencez par régler le traitement d'un canal (canal 1 ou 2) en
fonction du câblage des entrées. Dans le cas des applications stéréo,
réglez le canal restant de façon identique au premier.
3) Réglez le signal de sortie de l'appareil en amont du SONIC ULTRAMIZER de
sorte que la LED CLIP (1) du SU9920 ne s'allume que brièvement ou pas
du tout.
4) Tournez le bouton PROCESS (3) jusqu'à obtention de l'amélioration
souhaitée des hautes fréquences ou jusqu'à ce que la LED 0 dBu de l'afficheur
de niveau (2) s'allume durablement.
5) Tournez le bouton LOW CONTOUR (4) jusqu'à obtention de l'amélioration
souhaitée des basses fréquences ou jusqu'à ce que la LED 0 dBu de l'afficheur
(2) s'allume durablement.
6) Appuyez plusieurs fois sur la touche IN/OUT pour comparer le signal traité et
le signal original.
7) Répétez les étapes 4) à 6) jusqu'à ce que vous soyez satisfait du résultat.
4. Installation
4.1 Montage en rack
Pour son montage dans un rack 19 pouces, le SONIC ULTRAMIZER SU9920
BEHRINGER nécessite une unité de hauteur (1 U). Prévoyez au moins 10 cm
d'espace à l'arrière de l'appareil afin de pouvoir réaliser le câblage. Pour le
montage de l'appareil dans un rack, utilisez des vis et des écrous M6.
4.2 Liaisons audio
Vous pouvez intégrer le SU9920 à votre système de différentes façons.
Selon l'application, vous aurez besoin de divers câbles décrits ci-après.
4.2.1 Câblage avec des jacks
Pour utiliser en série le SU9920 avec d'autres équipements, vous aurez besoin de
câbles sur jacks standard de 6,3 mm également appelés câbles instrument.
Chaque extrémité de ces câbles est équipée d'un jack. Reliez les entrées de
chaque appareil aux sorties correspondantes des appareils en amont.
Unbalanced ¼" TS connector
strain relief clamp
sleeve
tip
sleeve
(ground/shield)
tip
(signal)
Fig. 4.1 : Jacks mono asymétrique
