INSTRUCCIONES

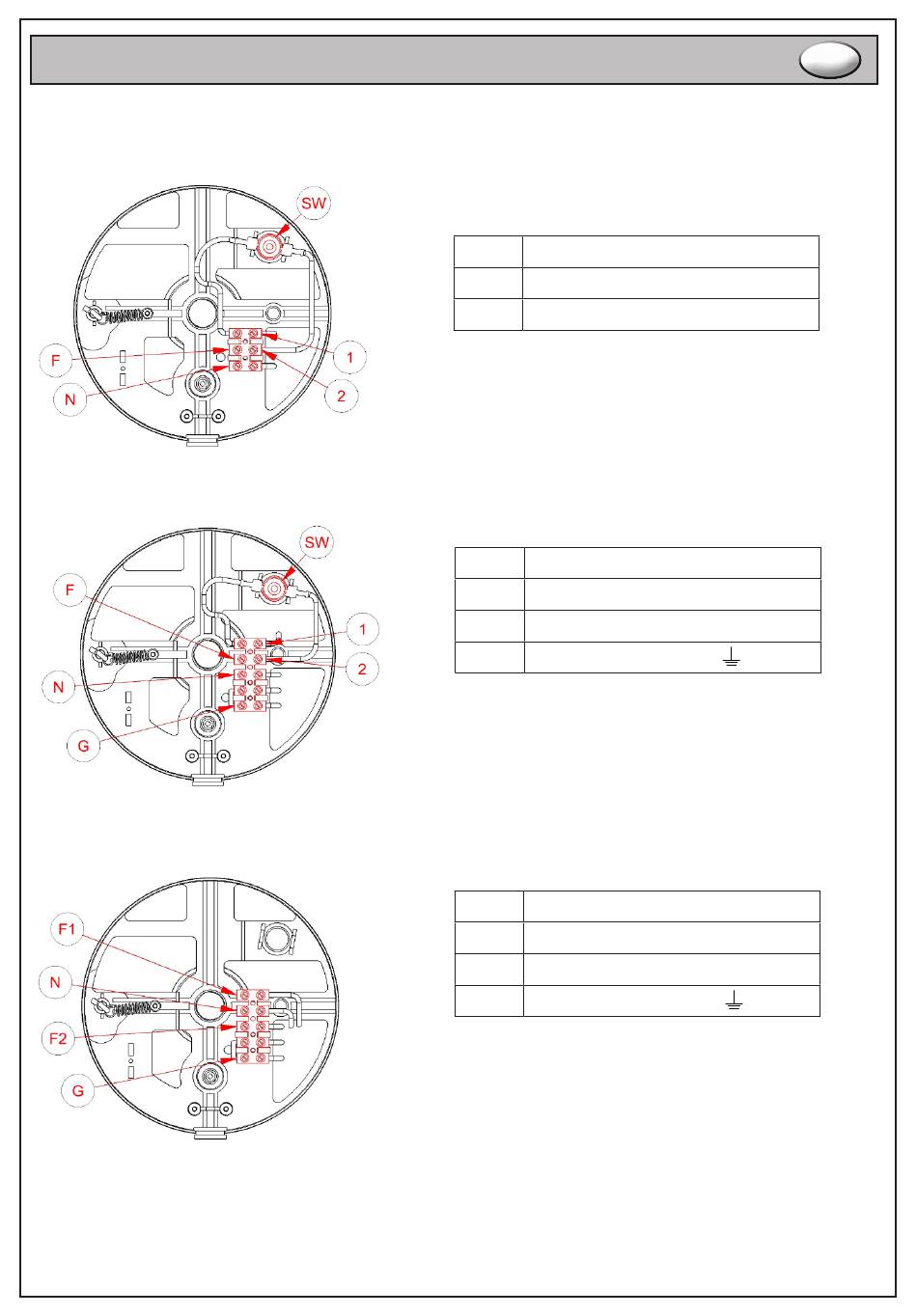

ESQUEMA ELÉCTRICO
Enrolladores caja pequeña
Figura 1 – 2 CABLES + interruptor protección térmico
Figura 2 – 3 CABLES + interruptor térmico
Figura 3 – 4 CABLES sin interruptor térmico
SW Interruptor térmico
F
N
Nota: Para desactivar el interruptor protección térmico invierta
la conexión de los cables 1 y 2.
SW Interruptor térmico
F
N
G
Nota: Para desactivar el interruptor protección térmico invierta
la conexión de los cables 1 y 2.
F1
N
F2
G
Fase
Neutro
Fase
Neutro
Hilo de tierra
Fase 1
Neutro
Fase 2
Hilo de tierra
