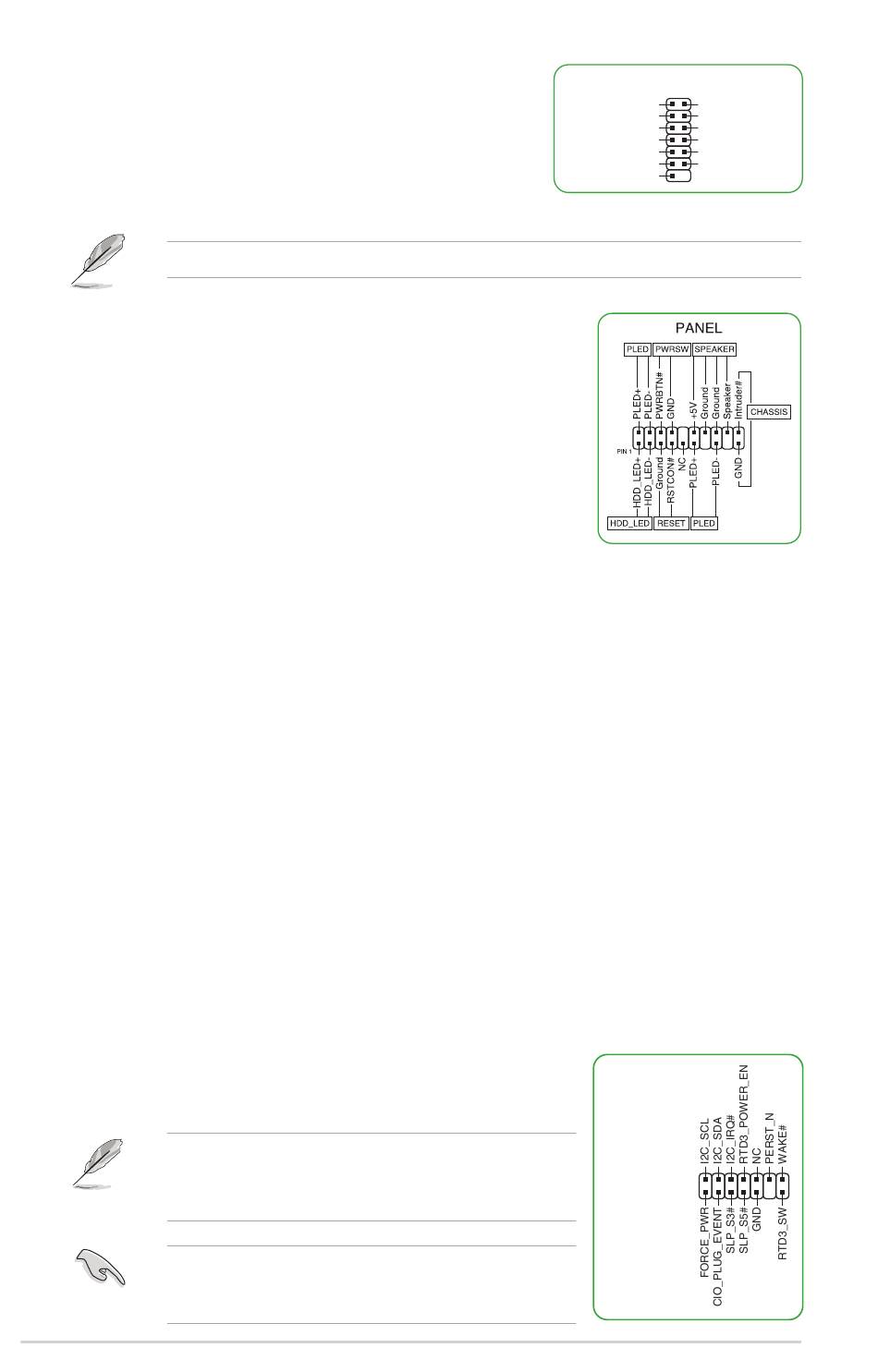

16. Connecteur SPI TPM
Ce connecteur intègre un système TPM (Trusted Platform Module)
avec une interface SPI (Serial Peripheral Interface), permettant le
stockage sécurisé de vos clés de cryptage, certificats numériques,
mots de passe et données. Un système TPM aide aussi à accroître
la sécurité d'un réseau, protéger les identités numériques et
garantir l'intégrité de la plateforme.
Le module TPM est vendu séparément.
17. Connecteur panneau système
Ce connecteur est compatible avec plusieurs fonctions intégrées au
châssis.
•
Connecteur pour LED d'alimentation système (PLED)
Les connecteurs 2 broches et/ou 3-1 broches vous permettent de
connecter la LED d'alimentation système. La LED d'alimentation
système s'allume lorsque vous démarrez le système et clignote
lorsque ce dernier est en veille.
•
Connecteur de LED d'activité du périphérique de stockage
(HDD_LED)
Ce connecteur à 2 broches vous permet de connecter la LED d'activité du périphérique de
stockage. LED d'activité du périphérique de stockage s'allume ou clignote lorsque des données
sont lues ou écrites sur le support de stockage.
•
Connecteur du haut-parleur d'alerte système (SPEAKER)
Ce connecteur à 4 broches est dédié au petit haut-parleur d'alerte du boîtier. Ce petit haut-
parleur vous permet d'entendre les bips d'alerte système.
•
Connecteur du bouton de démarrage/arrêt (PWRBTN)
Ce connecteur à 2 broches vous permet de connecter bouton d'alimentation du système.
Appuyez sur le bouton d'alimentation pour démarrer le système, ou pour le mettre en veille ou
mode soft-off (selon les paramètres du système d'exploitation).
•
Connecteur pour bouton de réinitialisation (RESET)
Ce connecteur à 2 broches permet de brancher le bouton de réinitialisation du châssis.
Appuyez sur ce bouton pour redémarrer le système.
•
Connecteur pour détecteur d'intrusion (CHASSIS)
Le connecteur 2 broches vous permet de connecter la sonde ou l'interrupteur du détecteur
d'intrusion du châssis. Le détecteur enverra un signal de haute intensité à ce connecteur si un
composant du boîtier est retiré ou remplacé. Le signal généré est détecté comme étant une
intrusion du châssis.
18. Connecteur Thunderbolt™ (USB4®)
Ce connecteur est réservé à une carte d'extension compatible avec la
technologie Intel® Thunderbolt™ ou la fonction USB4®.
•
•
La carte d'extension ne peut être utilisée que lorsqu'elle est
installée sur le slot PCIEX16(G4)_2. Assurez-vous d'installer la
carte d'extension sur le slot PCIEX16(G4)_2.
1-6
La carte d'extension est vendue séparément.
Visitez le site officiel du fabricant de votre carte
d'extension pour plus de détails sur la compatibilité.
TPM
PIN 1
VCCSPI
S_SPI_TPM_IRQ#
S_PLTRST#
S_SPI_TPM_CS2#
F2_SPI_CS1#_R
TPM_DETECT_L
+3V_SPI
GND
F_SPI_CS0#_R
T_SPI_CLK
T_SPI_MISO
T_SPI_MOSI
F_SPI_HOLD#_R
TB_HEADER
PIN 1
Chapitre 1 : Introduction au produit
