1.1 Interface utilisateur EHKT
1.1.1 Menu préposé à l'entretien
Pour accéder au menu préposé à l'entretien :
Le tableau ci-dessous fournit les sigles affichés et la description correspondante :
Ligne
Ligne inférieure
supérieure
Valeur point de
SP1
consigne SP1
Valeur point de
SP2
consigne SP2
Mode de
CFG
fonctionnement réglé
c0...c11
Valeur du paramètre Voir « 6.1 TABLEAU DES PARAMÈTRES DE RÉGLAGE » PAGE 83
S1
Valeur sonde S1
S2
Valeur capteur S2
S3
Valeur capteur S3
tA
Valeur capteur tA
CU
État entrée CV
OI
État entrée 0/1
SO
État entrée S0
LS
État entrée LS1
État sortie
oEU
électrovanne de
remplissage
État pompe
oP
d'évacuation
924EHKTF4.01 - Humidificateurs série Zephyr
3 s

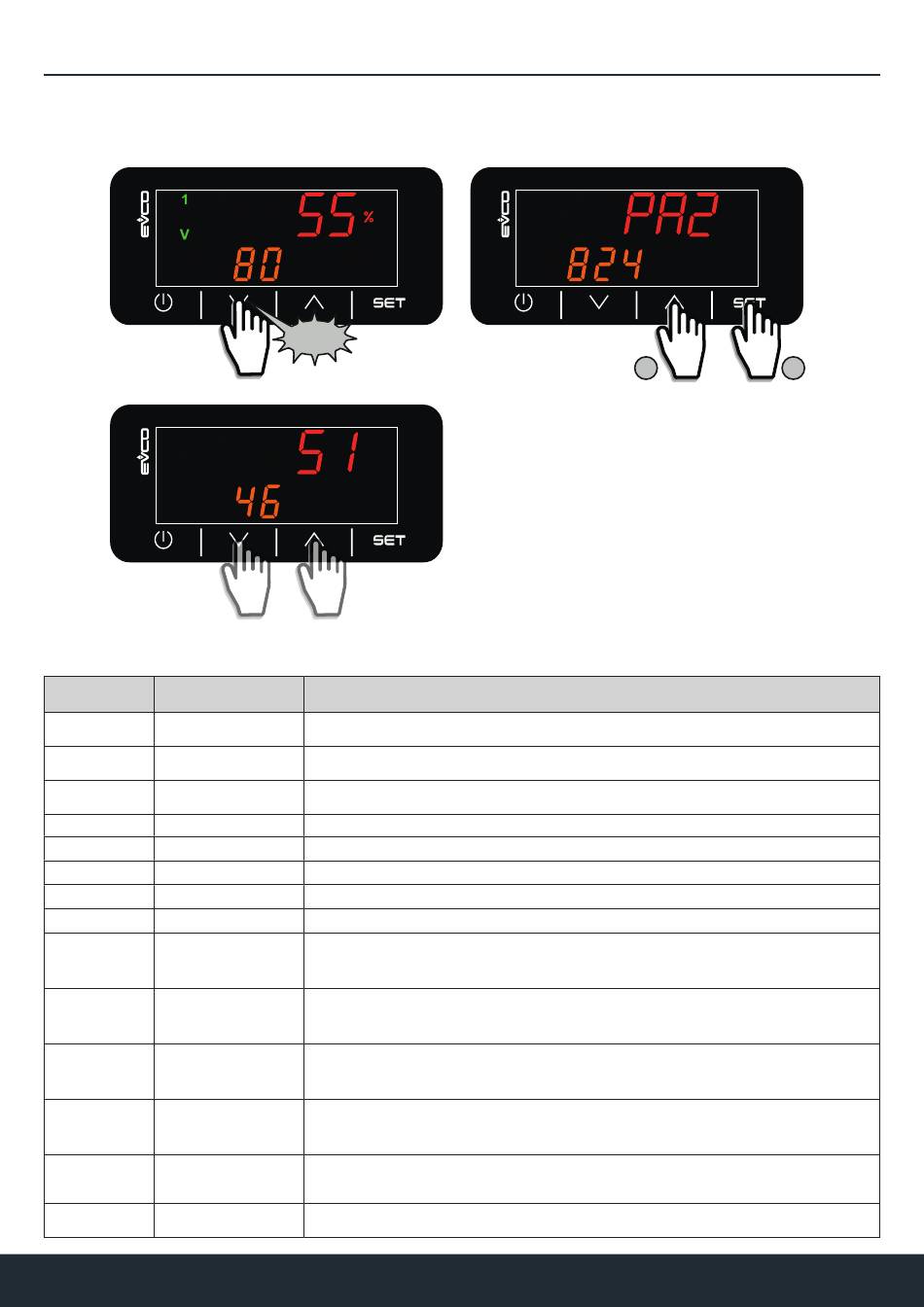

Fig. 72. Menu préposé à l'entretien
Description
Affiche la valeur du point de consigne SP1.
Affiche la valeur du point de consigne SP2.
Permet de régler le mode de fonctionnement
Voir « 6.1 TABLEAU DES PARAMÈTRES DE RÉGLAGE » PAGE 83
Si la sonde S1 est branchée, affiche la valeur lue par la sonde.
Si le capteur S2 est branché, affiche la valeur lue par le capteur.
Si le capteur S3 est branché, affiche la valeur lue par le capteur.
Si le capteur CT1 est branché, affiche la valeur lue par le capteur.
Si branchée, affiche l'état de l'entrée numérique CV (Autorisation ventilateurs).
OFF = Entrée CV fermée ;
On = Entrée CV ouverte.
Si branchée, affiche l'état de l'entrée numérique 0/1 (ON/OFF à distance).
OFF = Entrée 0/1 fermée ;
On = Entrée 0/1 ouverte.
Si branchée, affiche l'état de l'entrée numérique S0 (Autorisation humidostat à distance).
OFF = Entrée S0 fermée ;
On = Entrée S0 ouverte.
Si branchée, affiche l'état de l'entrée numérique LS1 (Capteur de niveau).
OFF = Entrée LS1 fermée ;
On = Entrée LS1 ouverte.
Affiche l'état sortie de l'électrovanne de remplissage.
OFF = Sortie électrovanne de remplissage OFF ;
ON = Sortie électrovanne de remplissage ON.
Affiche l'état sortie pompe d'évacuation.
OFF = Sortie pompe d'évacuation OFF ; ON = Sortie pompe d'évacuation ON.
| 97 | Préposé à l'entretien |
