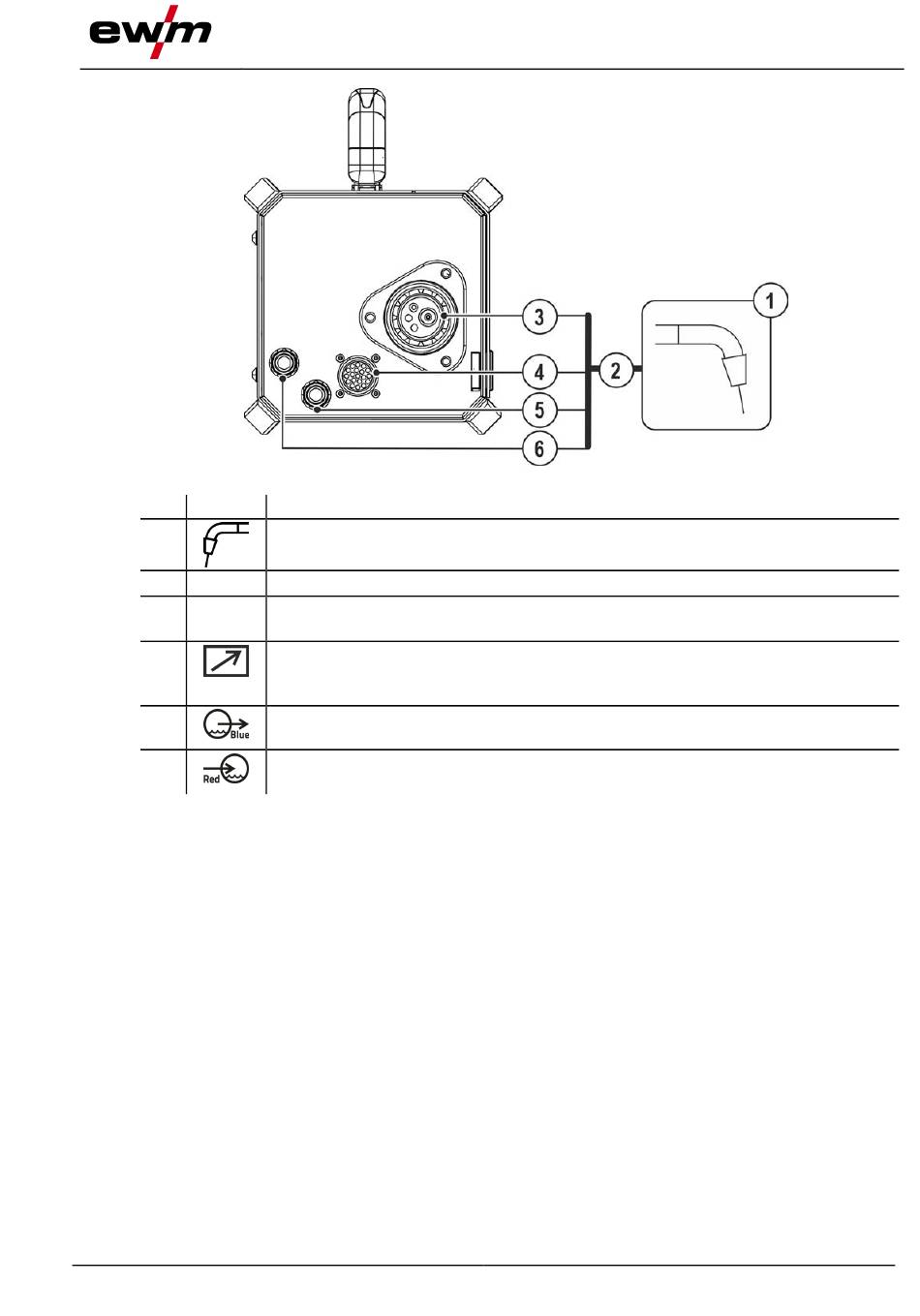

Pos. Symbole Description
1
2
3
4
5
6
• Introduire la f iche centrale du poste de soudage dans la prise centrale et visser avec un écrou d'ac-
couplement.
Si applicable :
• Brancher la f iche de la ligne pilote de la torche dans la prise de raccordement à 19 broches puis ver-
rouiller (uniquement avec torche de soudage MIG/MAG à ligne pilote supplémentaire).
• Verrouiller les raccords des tuyaux d'eau de refroidissement dans les raccords rapides à obturation :
ref lux rouge sur raccord rapide à obturation, rouge (reflux réfrigérant) et
montée bleu sur raccord rapide à obturation, bleu (montée réfrigérant).
5.3
Raccord faisceau transmission intermédiaire
• Insérer la prise centrale du faisceau intermédiaire dans le raccord Euro du dévidoir correspondant
(composants système compacts ou décompacts) et le bloquer à l'aide de l'écrou-raccord.
Lire et respecter la documentation de tous les systèmes et composants accessoires !
099-005262-EW502
6.7.2023
0
Torche de soudage
Faisceau de torche de soudage
Raccord de torche de soudage (raccord Euro)
Courant de soudage, gaz de protection et gâchette de torche intégrés
Prise de raccordement 19 broches (analogique)
Pour le raccordement de composants accessoires analogiques (commande à distance,
ligne de commande, torche de soudage, etc.)
Raccord rapide à obturation (bleu)
avance réf rigérant
Raccord rapide à obturation (rouge)
ref lux réf rigérant
Structure et fonctionnement
Raccord faisceau transmission intermédiaire
Illustration 5-6
23
