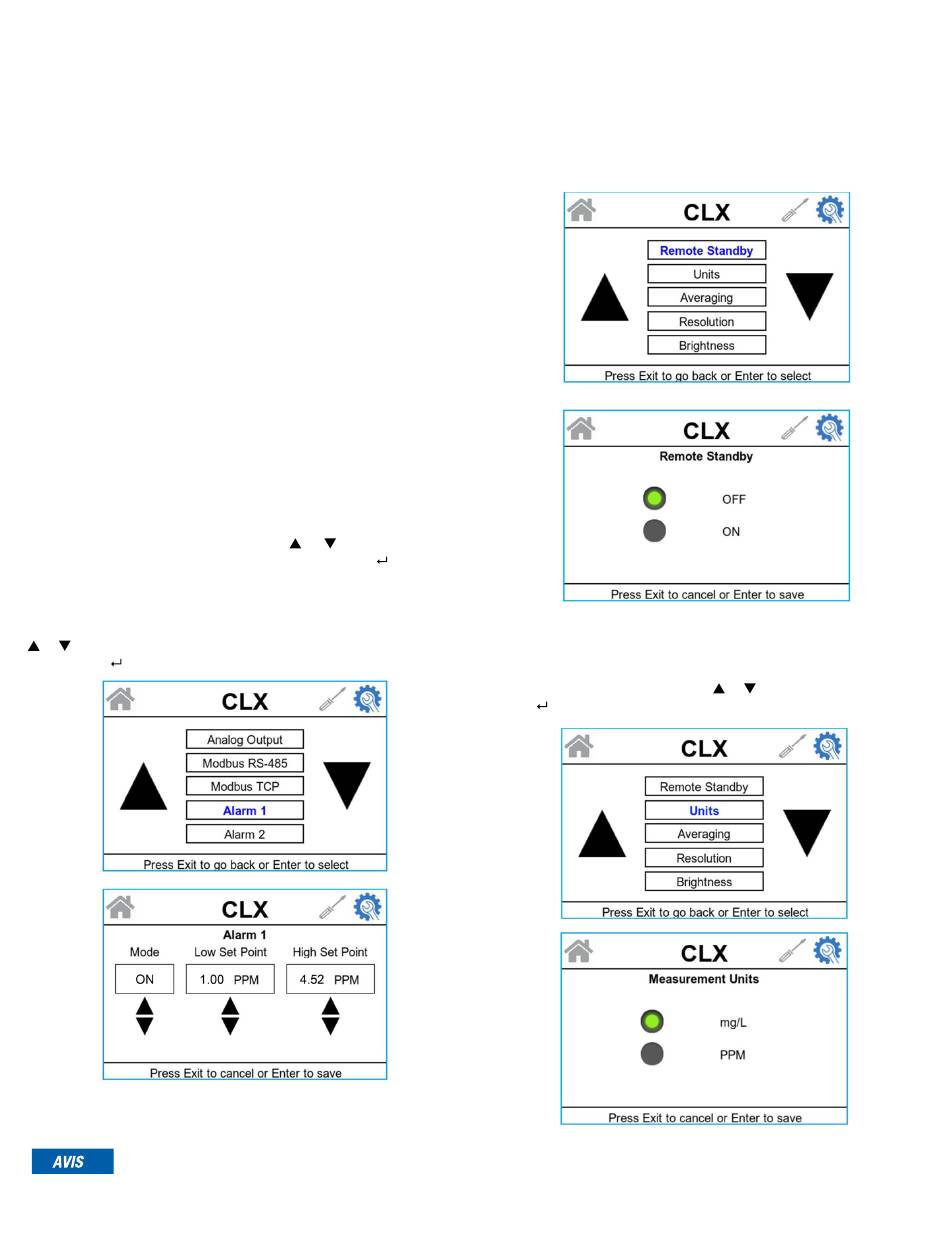

7.7 Configuration des alarmes
Deux relais de forme C sont fournis et sont conçus pour fonctionner
sous forme de deux alarmes programmables indépendantes ou
sous forme d'alarme de problème système. Veuillez noter que les
changements aux alarmes ne seront pas reconnus avant le début
du prochain cycle. Les deux réglages doivent être sélectionnés pour
programmer complètement chaque alarme :
1. Le mode alarme (ON, OFF ou Erreur)
2. Le point de consigne de l'alarme (niveau auquel l'alarme s'active)
Ces éléments sont décrits ci-dessous :
Mode alarme : Les alarmes peuvent être réglées sur OFF, ON ou Erreur.
1. ON
a. Point de consigne élevé : le relais change d'état lorsque le niveau
de chlore mesuré est supérieur au niveau d'alarme programmé
(point de consigne).
b. Point de consigne bas : le relais change d'état lorsque le niveau
de chlore mesuré est inférieur au niveau d'alarme programmé
(point de consigne).
2. Alarme d'erreur : En cas de défaillance ou de problème du système,
l'alarme changera d'état.
3. OFF – Le relais de l'alarme n'est pas affecté.
Point de consigne de l'alarme : Le niveau auquel une alarme
s'active est appelé point de consigne de l'alarme. Le point de consigne
est réglable à tout niveau de chlore valide dans la plage de l'instrument
par paliers de 0,01 mg/l. Ce paramètre n'est pas disponible si la
fonction Erreur est sélectionnée.
7.7.1 Alarme 1
Mode Alarme 1 : Le mode indique la fonction actuelle de l'alarme 1
(ON, OFF ou Erreur ). Utilisez les boutons
et sélectionner la fonction désirée. Appuyez sur le bouton
accepter la sélection.
Valeur de consigne de l'alarme 1 : Cette invite est utilisée pour
sélectionner le point de consigne de cette alarme lorsque l'alarme est à
l'état ON. Sélectionnez le niveau d'alarme désiré à l'aide des boutons
et
. Une fois que le point de consigne désiré a été réglé, appuyez
sur le bouton
pour l'accepter.
7.7.2 Alarme 2
Répétez la procédure indiquée à la section 7.7.1 pour configurer les
réglages de l'alarme 2.
En raison de la nature cyclique du CLX, le cliquetis des contacts
de relais ne représente pas de problème. Il n'est pas nécessaire
de retarder les alarmes ou l'hystérésis.
ou
pour faire défiler
pour
7.8 Veille à distance
Lorsque la veille à distance est activée (ON), l'instrument CLX nécessite
un signal sur le port distant pour commencer un cycle de mesure. Le
niveau de signal acceptable est de 12 à 24 V c.c. Une fois le niveau
de signal acceptable fourni, l'instrument CLX continuera à prendre la
mesure. La valeur par défaut pour la mise en veille à distance est réglée
sur OFF. Lorsque la veille à distance est à l'état OFF, l'instrument CLX
commencera automatiquement à prendre des mesures en continu
sans avoir besoin d'un déclencheur externe.
7.9 Unités de mesure
L'unité de mesure peut être réglée à mg/l (milligrammes par litre) ou à
PPM (parties par million). Le réglage en usine est mg/l. Sélectionnez
l'UNITÉ désirée à l'aide des boutons
bouton pour l'accepter.
et
, et appuyez sur le
15
