PEAKnx Controlpro DC-4-250 Mode D'emploi page 19

2 cm 2 cm m m
N L1 N L1
■

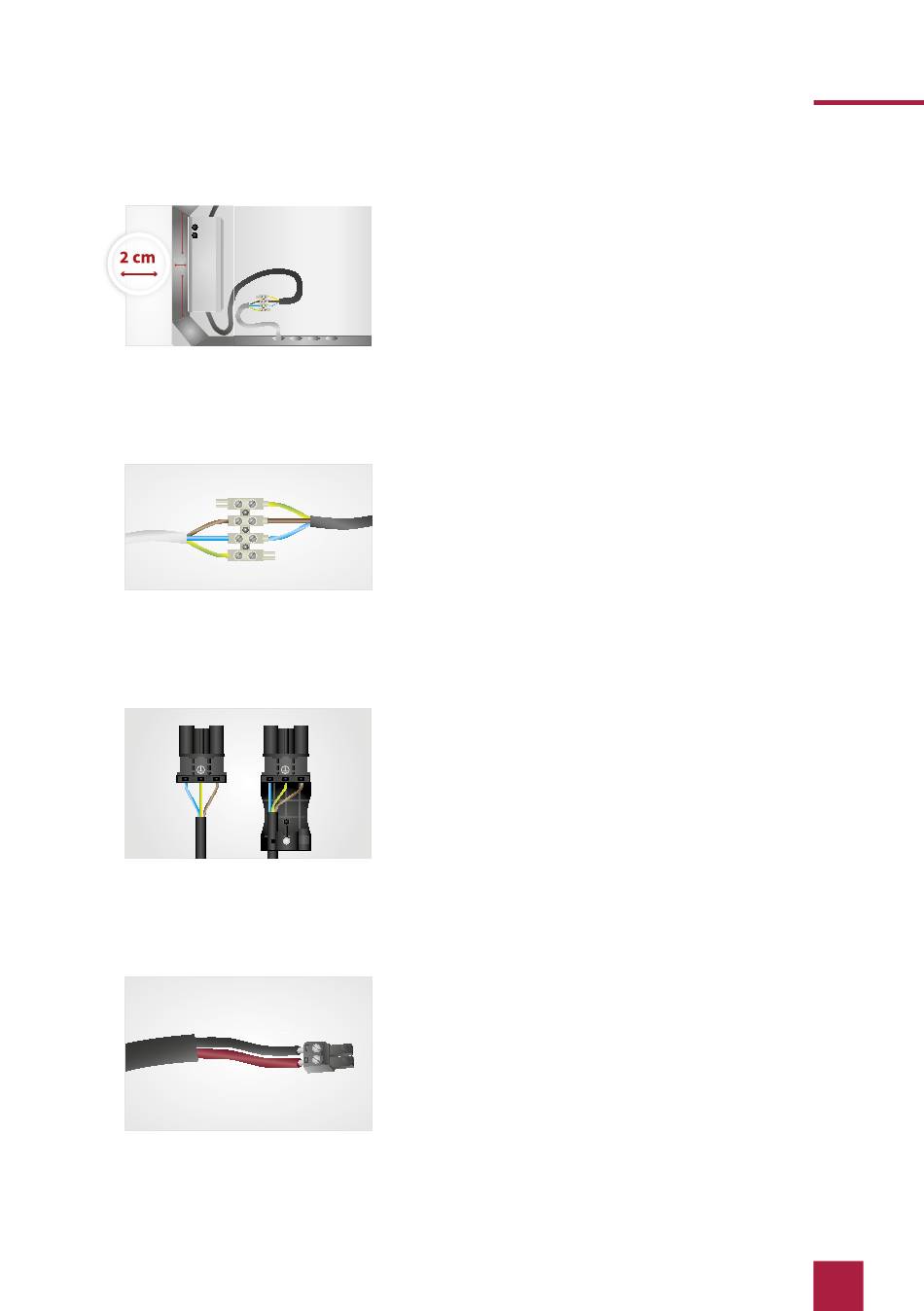

Vissez le bloc d'alimentation à ses brides
de montage avec les deux vis autoforeuses
livrées.
■
Position de montage : à hauteur centrale,
à environ 2 cm du côté gauche de la boîte
d'encastrement.
■
Reliez la prise 230 V du bloc d'alimentation
à droite avec les borniers sur la boîte d'en-
castrement Controlpro, comme indiqué sur
l'image.
■
Reliez le câble d'alimentation avec le côté
gauche du domino, comme montré sur
l'image
Pour la partie 230 V, il peut être nécessaire de
rallonger le câble, selon la boîte d'encastre-
ment. Utilisez le 230 V kit de raccordement
du Controlpro, également disponible dans le
magasin.
■
Préparez les connecteurs comme indiqué
sur l'image.
■
Attention, bien raccorder tous les
terre !
Branchez maintenant la partie 15-20 V.
■
Débranchez la borne à vis enfichable (C1;2)
du Controlpro.
■
Branchez-la au câble du bloc d'alimenta-
tion.
■
Faites attention à la polarité correcte,
comme indiqué sur le bloc d'alimentation:
rouge (+) et noir (-).
Controlpro, Mode d'emploi
points à la
19
