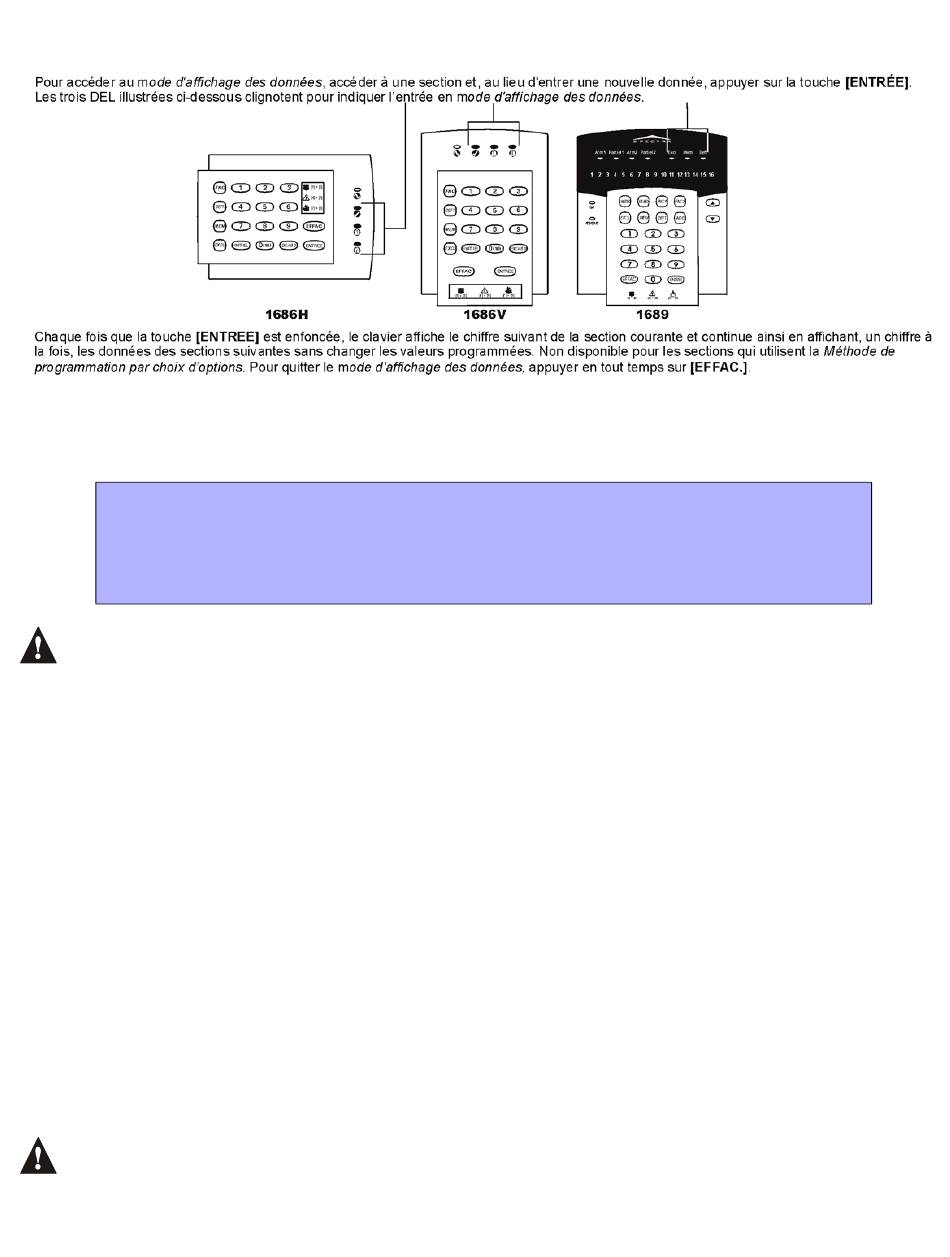

MODE D'AFFICHAGE DES DONNÉES (CLAVIERS À DEL SEULEMENT)
Le mode d'affichage des données permet de visualiser, un chiffre à la fois, la donnée programmée dans chacune des
sections. Ce mode n'est pas opérationnel avec les sections utilisant la Programmation par choix d'options.
CONFIGURATION DES CLAVIERS 1686H, 1686V et 1689 (V2.0 ou ultérieure)
Le numéro de la zone du clavier, la définition d'EDL et l'interrupteur de sécurité se programment à l'aide du mode de
programmation au clavier. Pour ce faire :
Comment puis-je configurer le clavier?
1)
Appuyer sur [
2)
Entrer le [
3)
Appuyer sur la touche [
4)
Appuyer sur la touche désirée ([1] à [3]. Voir ci-dessous).
5)
Pour quitter le mode de programmation, appuyer sur [
NOTE : Le clavier quitte le mode de programmation après deux minutes.
Touche [1] - Sélection de la zone du clavier (« Programmation des zones » à la page 4)
La touche [1] est utilisée pour déterminer si la zone du clavier est la Zone de clavier 1 ou la Zone de clavier 2. Lorsque la
touche [1] est ÉTEINTE, la zone du clavier est la Zone de clavier 1. Lorsque la touche [1] est ALLUMÉE, la zone du clavier
est la Zone de clavier 2.
Touche [1] ÉTEINTE - Zone de clavier 1 (par défaut)
Touche [1] ALLUMÉE - Zone de clavier 2
Touche [2] - Définition d'EDL
La touche [2] est utilisée pour déterminer la définition d'EDL de la zone du clavier. Lorsque la touche [2] est ÉTEINTE, l'EDL
est désactivée et la zone du clavier utilise la résistance d'EDL qui est intégrée sur le circuit. Lorsque la touche [2] est
ALLUMÉE, l'EDL est activée et une EDL externe doit être raccordée sur la zone du clavier (pour plus de détails, se référer au
« Schéma de la carte de circuits imprimés du Spectra 1728EX » à la page 38 et au « Schéma de la carte de circuits imprimés
des Spectra 1738 et 1738U2 » à la page 39).
Touche [2] ÉTEINTE - EDL désactivée
Touche [2] ALLUMÉE - EDL activée (par défaut)
Touche [3] - Interrupteur de sécurité intégré
La touche [3] est utilisée pour activer ou désactiver l'interrupteur de sécurité intégré sur le circuit. Lorsque la touche [3] est
ÉTEINTE, l'interrupteur de sécurité est désactivé. Lorsque la touche [3] est ALLUMÉE, l'interrupteur de sécurité est activé.
Touche [3] ÉTEINTE - L'interrupteur de sécurité intégré sur le circuit est désactivé
Touche [3] ALLUMÉE - L'interrupteur de sécurité intégré sur le circuit est activé
NOTE : Le clavier peut être commandé avec ou sans l'interrupteur de sécurité. Si le clavier n'est pas muni d'un
interrupteur de sécurité, la touche [3] est ÉTEINTE par défaut. Si le clavier est muni d'un interrupteur de sécurité, la touche
[3] est ALLUMÉE par défaut.
].
ENTREE
'
] (par défaut : 0000 / 000000).
CODE D
INSTALLATEUR
] (1686H/V) / [
FNC
Spectra 1728EX et 1738/U2
1] (1689) et la maintenir enfoncée durant 3 secondes.
FNC
].
ENTREE
