Montage et installation
5.7
Schémas de câblage
Abréviations utilisées:
+24 V
Tension de service
GND
Terre (Masse)
PTP
Liaison poste à poste

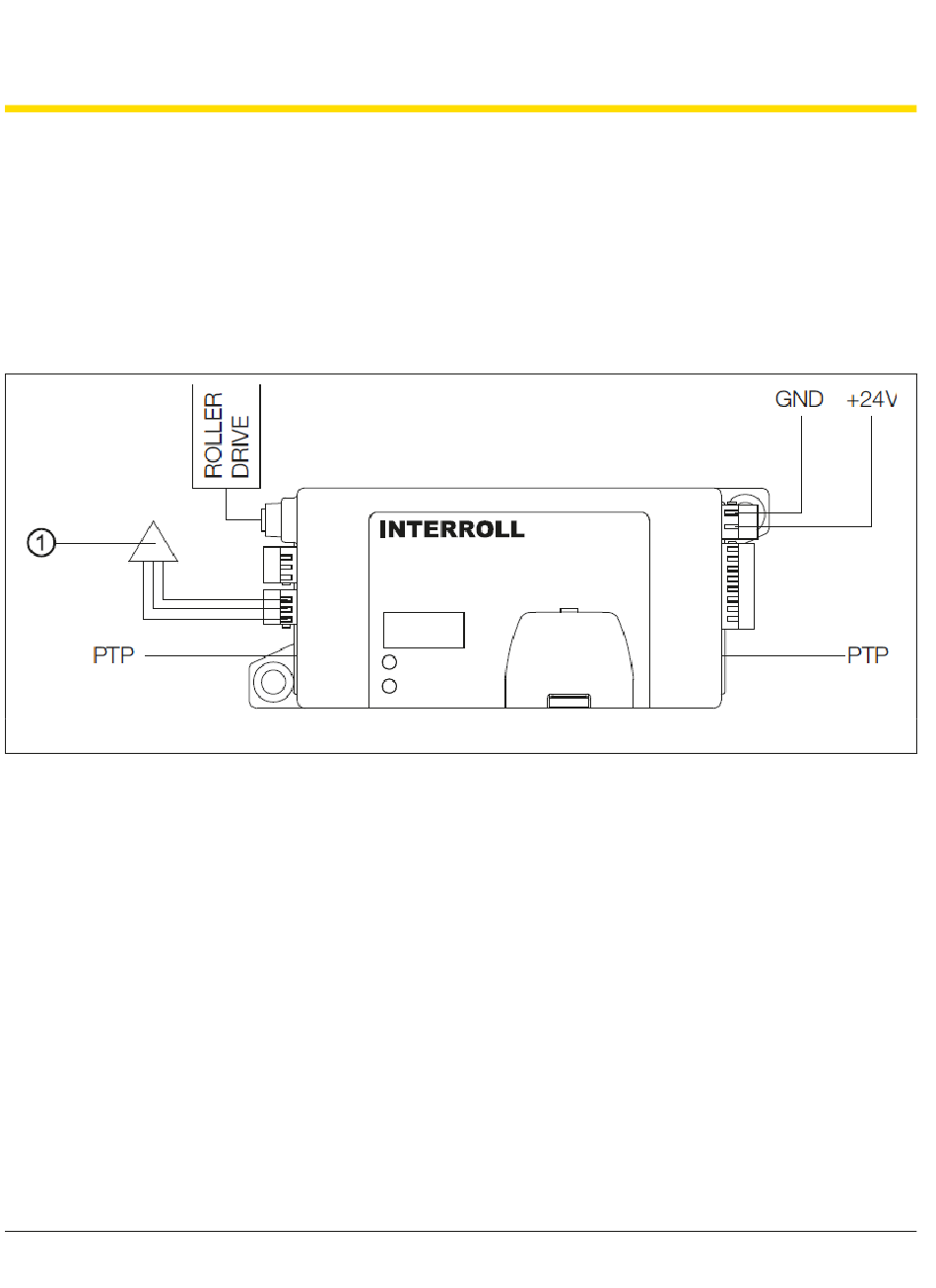

ZoneControl à l'intérieur de la section de convoyage
1 Capteur de zone
Ce ZoneControl peut se trouver à n'importe quel endroit entre les zones de démarrage et finale. Ce câblage permet
un convoyage d'accumulation sans pression sans fonctions supplémentaires.
Le ZoneControl est relié au ZoneControl suivant via des raccordements poste à poste. Le capteur de zone est alimenté
avec une tension de service via le raccordement de capteur.
34 von 54
Version 2.0 (04/2019) Online
Traduction de la notice d'utilisation originale
