Le socle est un dispositif de sécurité qu'il est interdit d'ouvrir.

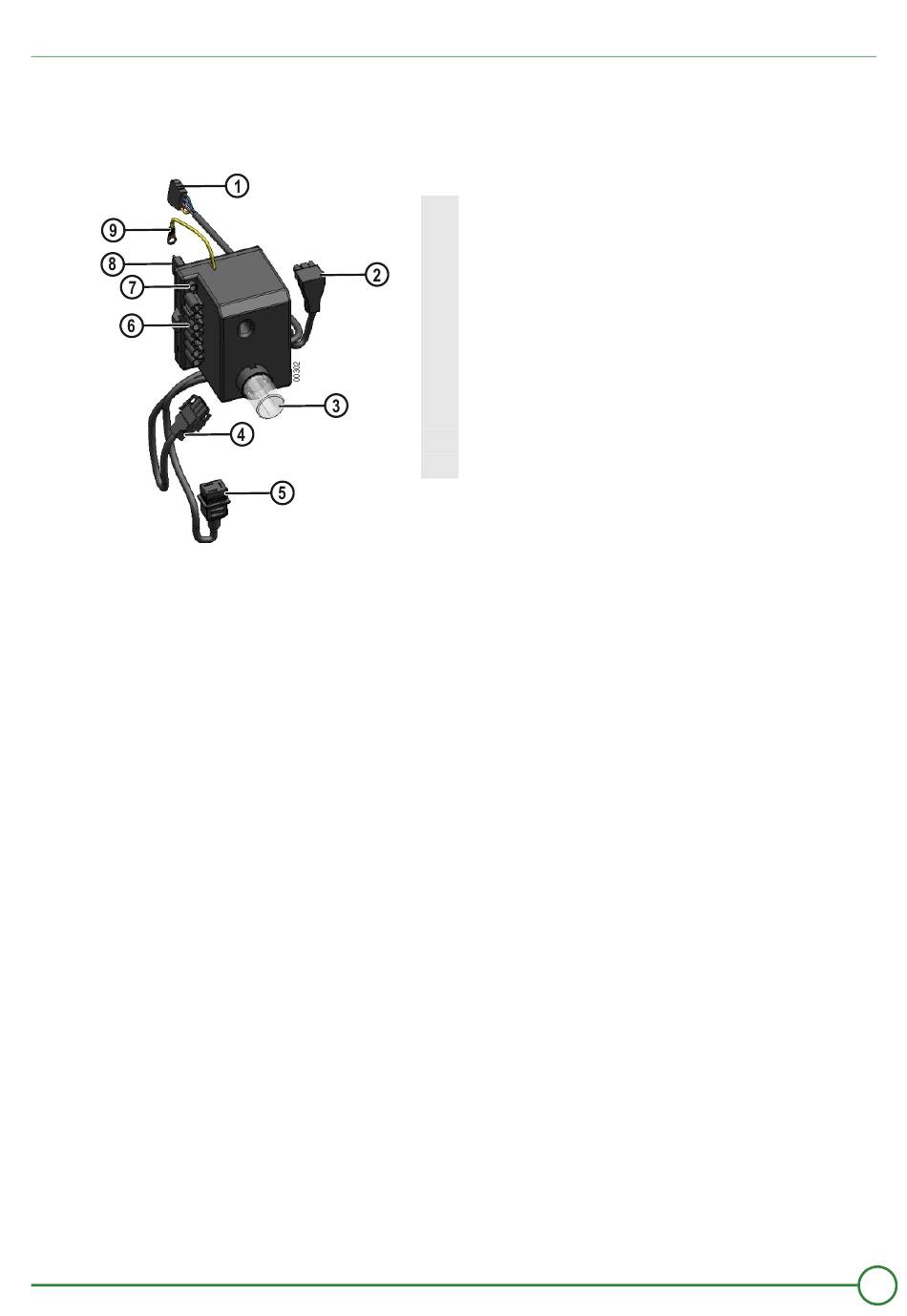

Socle avec câblage pour Coffret de commande et de sécurité BB-LEV-P
1
Raccordement au préchauffeur fioul
2
Raccordement à la cellule de détection de la flamme
3
Bouton de réarmement
4
Raccordement au moteur
5
Raccordement à l'électrovanne
Connecteur 7 pôles
6
Raccordement du brûleur à la chaudière
LED verte
7
Allumée
Brûleur en marche
Eteinte
Brûleur à l'arrêt
8
Raccordement au transformateur
9
Raccordement de la masse à la platine porte-composants
SPM/BR F10E2 - F15E2
9
02/2018 - 400001017 - / 03
