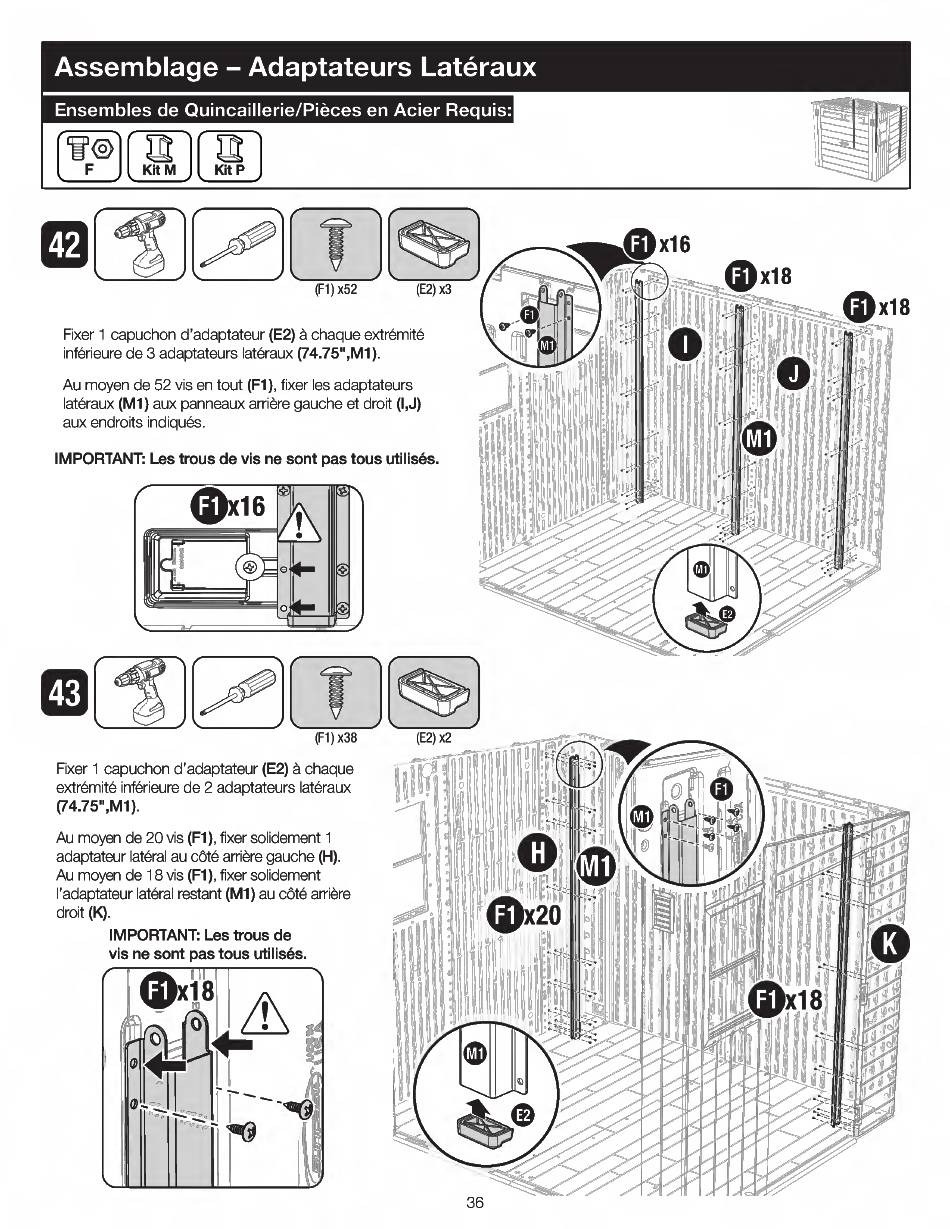

Assemblage - Adaptateurs Latéraux
Ensembles de Quincaillerie/Pièces en Acier Requis:
WC)
(F1) x52
(E2) x3
Fixer 1 capuchon d'adaptateur ( E2) à chaque extrémité
inférieure de 3 adaptateurs latéraux ( 74.75",M1).
Au moyen de 52 vis en tout ( F1), fixer les adaptateurs
latéraux ( M1) aux panneaux arrière gauche et droit ( I,J)
aux endroits indiqués.
IMPORTANT: Les trous de vis ne sont pas tous utilisés.
(F1) x38
Fixer 1 capuchon d'adaptateur ( E2) à chaque
extrémité inférieure de 2 adaptateurs latéraux
(74.75",M1).
Au moyen de 20 vis ( F1), fixer solidement 1
adaptateur latéral au côté arrière gauche ( H).
Au moyen de 18 vis ( F1), fixer solidement
l'adaptateur latéral restant ( M1) au côté arrière
droit ( K).
IMPORTANT: Les trous de
vis ne sont pas tous utilisés.
fI
1111
ci)
x18
36
