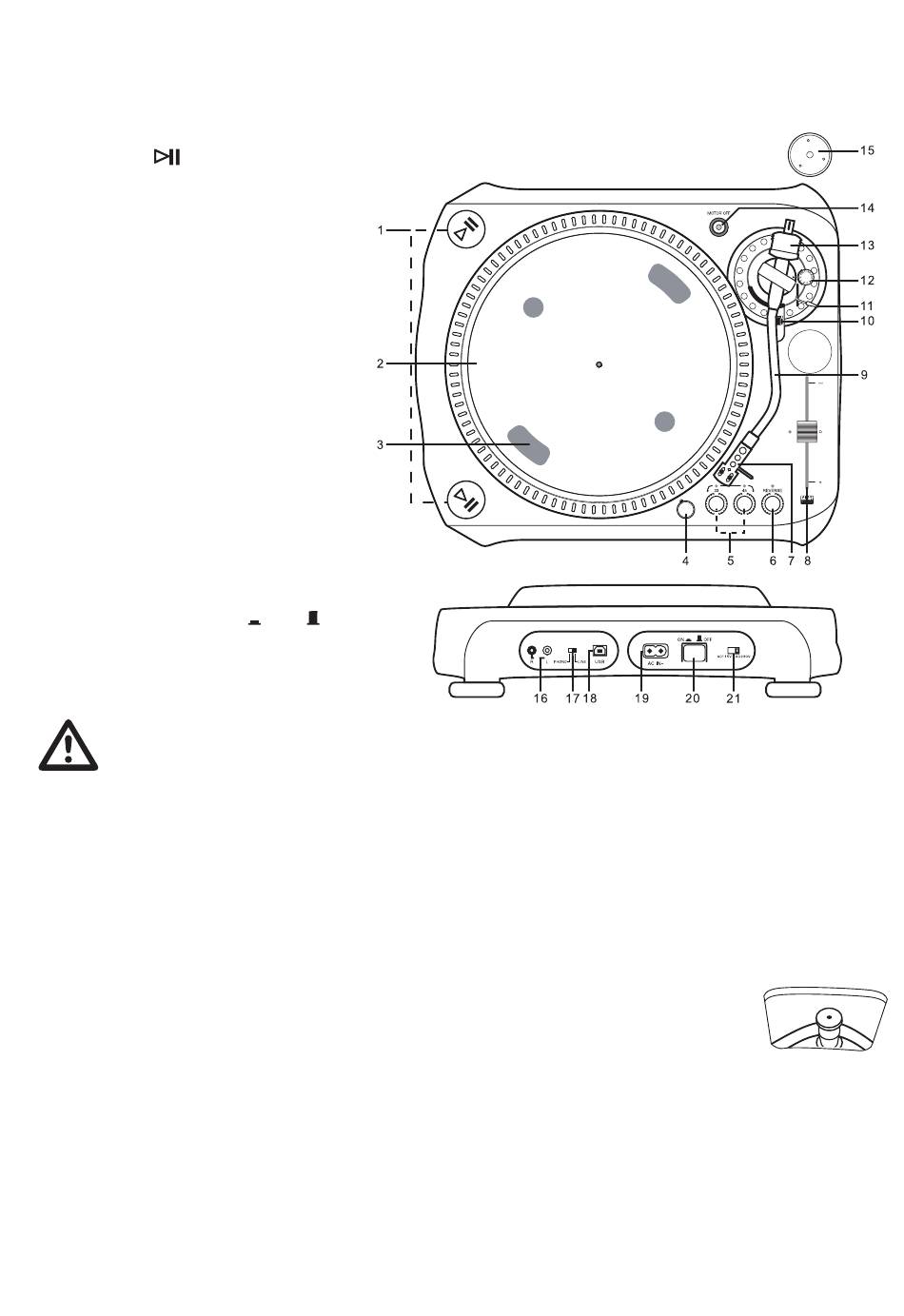

5. DŽsignation des constituants
(Voir volet rabattable, page 3)
A) Dessus
1. Boutons (Ç
È (les deux boutons ont la même fonction)
2. Plateau
3. Moyeu entra"neur
4. Lumière DEL de lÕaiguille
5. SŽlecteurs de vitesse (Ç 33 È et Ç 45 È)
6. Bouton Ç REVERSE È
7. Cache de protection
8. Curseur de commande du pas
9. Bras de lecture
10. Repose-bras et attache du bras de lecture
11. Levier de levage du bras de lecture
12. Bouton antiskating
13. Contrepoids
14. Bouton Ç MOTOR OFF È
15. Adaptateur 45 tours
B) Panneau arrière
16. Sortie phono
17. SŽlecteur Ç PHONO/ LINE È
18. Port USB
(Limite du c‰ble USB de 3M)
19. Alimentation en courant
20. Bouton marche/arrêt ( = on; = off)
21. SŽlecteur de la tension dÕentrŽe
6. Installation et connexion
Avant de brancher l'appareil, éteindre le tourne-disque et les appareils connectés et déconnectez-les du
secteur.
Retirer le tourne-disque et ses accessoires de l'emballage. Les accessoires se trouvent dans les protections en polystyrène
de l'emballage.
Placer le tourne-disque sur une surface horizontale et stable à une distance suffisante des haut-parleurs. En cas de feed-
back, diriger le champ d'émission des haut-parleurs du côté opposé au tourne-disque.
A) Installation
1.
Installer le plateau (2) sur l'axe central. Veiller à ce que le plateau (2) tourne de manière uniforme et n'oscille pas
excessivement.
2.
Tourner le plateau jusqu'à ce que le moyeu d'entraînement (3) soit visible dans une des ouvertures
rectangulaires du plateau.
3.
Aller dans l'ouverture et placer la courroie de transmission en caoutchouc sur le moyeu d'entraînement
(3). Veiller à ne pas tordre la courroie.
4.
Placer le tapis antidérapant sur le plateau (2).
5.
Attacher le contrepoids (13) à l'extrémité arrière du bras de lecture (9). L'échelle graduée du contrepoids (13) doit être
tournée du côté du cache de protection (7).
6.
Bloquer le bras (9) sur son support au moyen du verrou (10) avant d'installer le cache de protection (7)
7.
Insérer le cache de protection (7) sur le bras de lecture (9) puis tourner le collier de serrage dans le sens contraire des
aiguilles d'une montre. Veiller à ne pas trop serrer le collier.
8.
Installer la lampe DEL de la pointe de lecture dans la fiche sono sur le dessus du tourne-disque.
