6.1.2 Ladebetriebsstatus
Die Statusanzeige (Abb. 3, Seite 6) zeigt den Betriebssta-
tus des Ladesystems an.
LED-Anzeige
LED blinkt weiß
LED leuchtet blau
LED leuchtet gelb
LED leuchtet grün
LED pulsiert grün und einmaliger Signal-
ton
LED pulsiert langsam
Tab. 3
Ladebetriebsstatus
6.1.3 Standby-Betrieb und Softwareupdate
LED inaktiv
LED leuchtet abwechselnd
weiß, blau und rot
Tab. 4
Standby-Betrieb und Softwareupdate
6.1.4 Optionaler Digitaleingang
An die interne Schnittstelle kann eine optionale externe Sperr-
einrichtung angeschlossen werden. In diesem Fall erfolgt die
Aufladung erst, wenn die externe Freigabe erteilt wurde.
Logavolt – 6721850005 (2022/04)
Beschreibung
Hochfahren des Produkts nach dem Einschalten.
Das Produkt ist betriebsbereit (Zustand A).
Produkt ohne Freigabe (Zustand B) – externer Freigabeeingang, RFID oder App)
Produkt freigegeben und Verbindung zum Fahrzeug hergestellt (Zustand B oder C).
Der Ladevorgang hat begonnen (Zustand C und Iststrom >2 A).
Der Ladevorgang läuft mit einem reduzierten Ladestrom.
Das Produkt befindet sich im
Standby-Betrieb.
Die Software wird aktuali-
siert.
EN

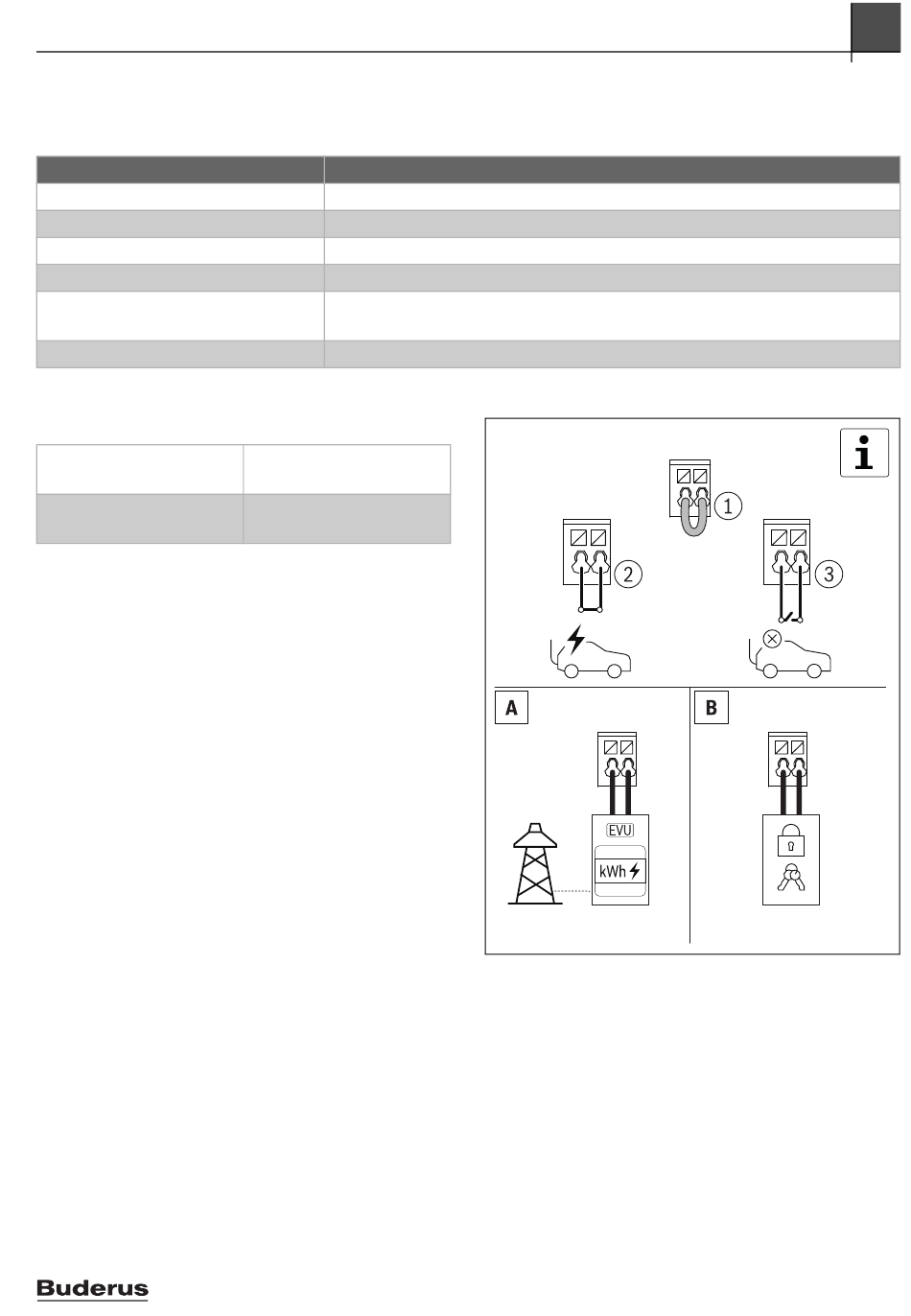

Bild 23
Optionaler Digitaleingang
6.1.5 Authentifizierung über RFID-Karte
Die Logavolt verfügt durch ein RFID-System über einen Sicher-
heitsmechanismus gegen unbefugten Zugriff.
Zum Einlernen der RFID-Karte:
▶ App öffnen.
▶ Einlernmodus starten.
▶ RFID-Karte innerhalb von 60 Sekunden vor das RFID-Lese-
gerät halten.
Bedienung
EN
EN
0010044549-001
6
19
