4.2 Réglage de l'air évacué
L'armoire de séchage fonctionne plus efficacement lorsque le débit d'air est optimal, environ 200 m

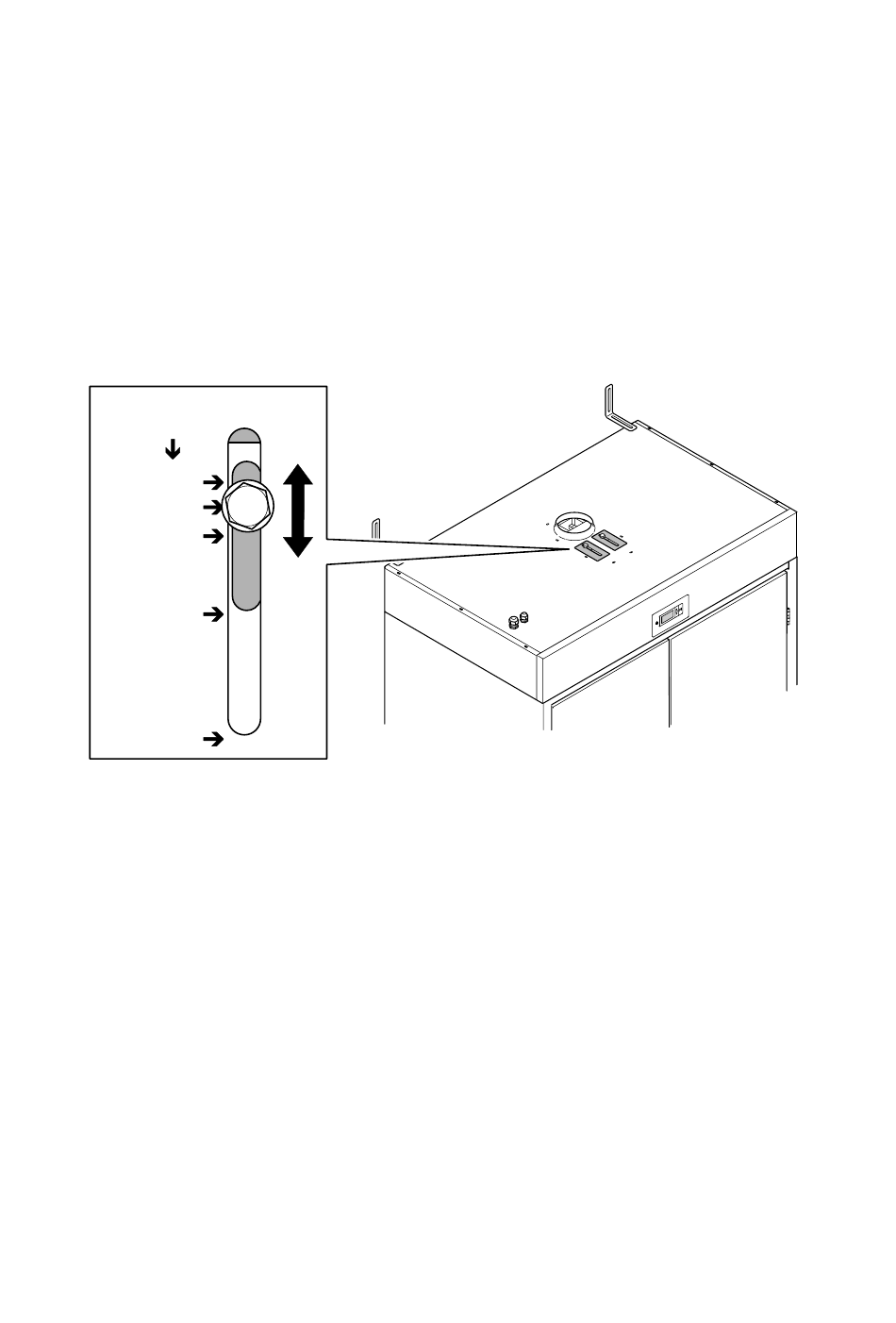

Sur le dessus de l'armoire de séchage, il y a un rabat qui peut être réglé sur une valeur qui corres-
pond à la perte de charge dans le conduit. La perte de charge maximale admissible est de 70 Pa. Si
la perte de charge est plus importante, un ventilateur tiers doit être installé. L'armoire de séchage
dispose d'une connexion électrique pour un ventilateur tiers..
Un conduit de ventilation droit et lisse à 23 m, relié à l'armoire, entraîne une perte de charge de 70 Pa.
Korekty dla różnych liczników
ciśnienia w postępowaniu
Przepływ 200m /godz.
0 Pa
30 Pa
50 Pa
80 Pa
90 Pa
Mesurer le débit d'air dans le conduit
Le débit d'air dans le conduit peut être mesuré avec un débitmètre d'air.
Le point de mesure doit être placé aussi près que possible du haut de l'armoire dans le canal d'évacuation.
Réduire le ruissellement
Si le conduit est dimensionné de telle sorte que le volume d'air évacué dépasse 200 m/h, l'évacuation peut
être limitée par le rabat de sortie monté sur le dessus de l'armoire.
Calcul de la perte de charge
Pour estimer la perte de charge sans instrument de mesure, le tableau suivant peut être utilisé.
Les règles de procédure suivantes sont recommandées :
• Identifier les composants du conduit de ventilation dans le sens du flux d'air.
• Lire la perte de charge partielle pour chaque composant du tableau.
•
Calculez la perte de charge totale en ajoutant chaque perte de charge partielle.
• Ajustez le rabat de sortie en haut de l'armoire à la perte de charge calculée.
