Le montage de l'appareil est déjà très avancé ; après
l'ouverture du carton d'emballage, il faudra
effectuer les opérations de dépliage de l'appareil, du
montage de la console et des butées de fin de course
des pédales.
- Sortir l'appareil de son emballage et le poser par
terre ; sortir également tous les autres éléments et
les disposer par terre à côté de l'appareil.
- Mettre le stepper plié en position verticale ;
- Tirer les montants 4 et 5 comme indiqué ci-contre,
pour ouvrir le châssis du stepper.
- Presser vers le bas les pédales 10, pour les mettre
en position de travail et en même temps déplier
complètement les montants du stepper ;
- Monter le guidon 3 et le mettre en position
verticale ;
- Bloquer le guidon 3 en position verticale sur le
montant central grâce à la vis 22.
- Insérer les deux butées de fin de course 14 des
montants de droite et de gauche 5 et 4, les fixer en
utilisant deux boulons 28 (M6 x 20mm).
Insérer les deux butées de fin de course en
caoutchouc 11 dans les bras des pédales 10, les fixer
en utilisant deux boulons 28 (M6 x 20mm).
- Fixer la patte 46 du support de console sous le
guidon en la serrant avec deux boulons 27 (M5 x
15mm) ;
- S'assurer que la console 25 contienne la pile
nécessaire à son fonctionnement, logée dans son
emplacement situé sur la partie arrière. Retirer
éventuellement les bandes isolantes (insérées entre
les contacteurs pour empêcher un déchargement
précoce) et vérifier que la pile soit chargée.
- Monter la console 25 en enfilant le dispositif de
fixation dans le côté arrière de la barre de support
46 ;
- Connecter le câble du compteur de marches 44 à sa
connexion en sortie de la console ;
- Maintenant le montage est entièrement terminé.
Avant d'utiliser l'appareil, lire attentivement le reste
de ce manuel pour connaître toutes les informations
concernant son utilisation en toute sécurité de
l'appareil.

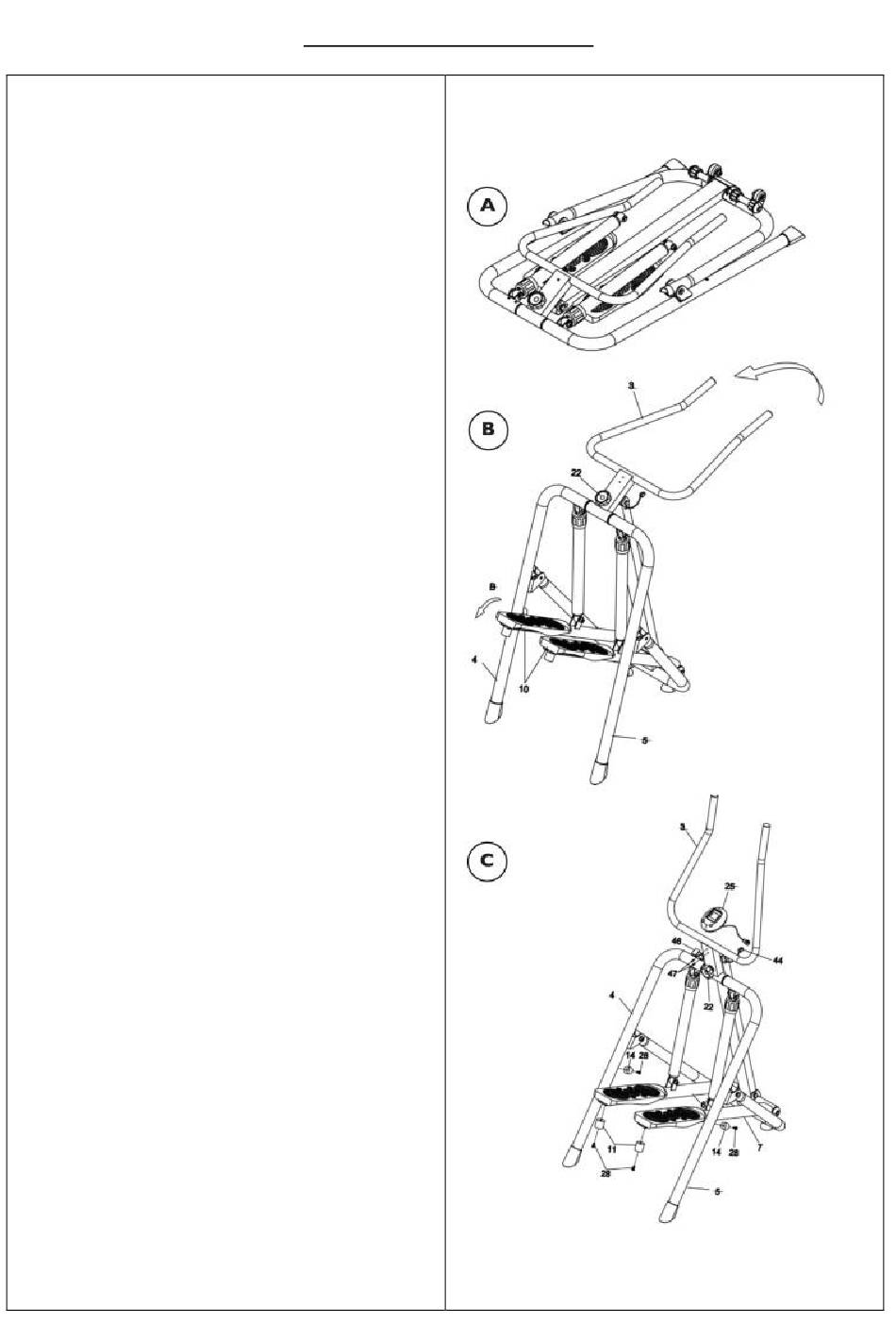

2.2 Montage de l'appareil
