5
Fonctionnement
5.12 Test de diode
Pour éviter toute électrocution, n'effectuez jamais de tests de diode sur des composants
ou des circuits sous tension.
REMARQUE
La valeur indiquée à l'écran pendant les tests de diode est la tension de polarisation directe.

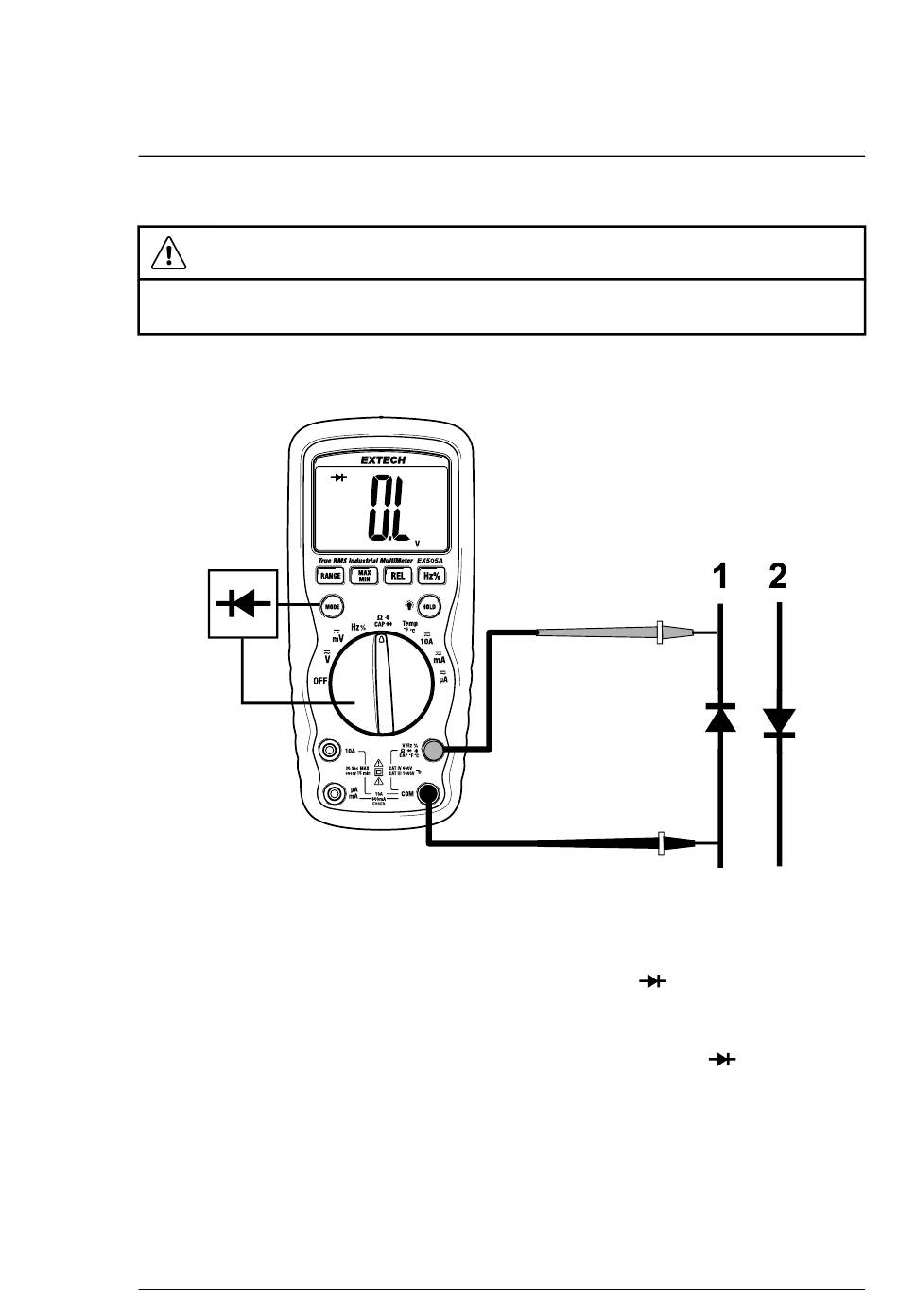

Figure 5.6 Configuration du test de diode. Mesurez dans les deux positions (1 et 2), comme
illustré sur la figure. Suivez les instructions de cette section pour interpréter les résultats du
test.
1. Réglez le commutateur de fonction sur la position
2. Appuyez sur le bouton MODE pour sélectionner le mode de test de diode.
3. Insérez la fiche noire du cordon de mesure dans la prise COM négative.
Insérez la fiche rouge du cordon de mesure dans la prise
4. Touchez la diode ou la jonction du semi-conducteur en cours de test avec
les pointes de la sonde de test. Notez la valeur indiquée par l'appareil.
5. Inversez la polarité en permutant le positionnement des pointes des cor-
dons de mesure rouge et noir. Notez cette valeur.
#NAS100177; r. AD/98001/98002; fr-FR
AVERTISSEMENT
.
positive.
21
