Notice de montage pergola STORE DESIGN ONE

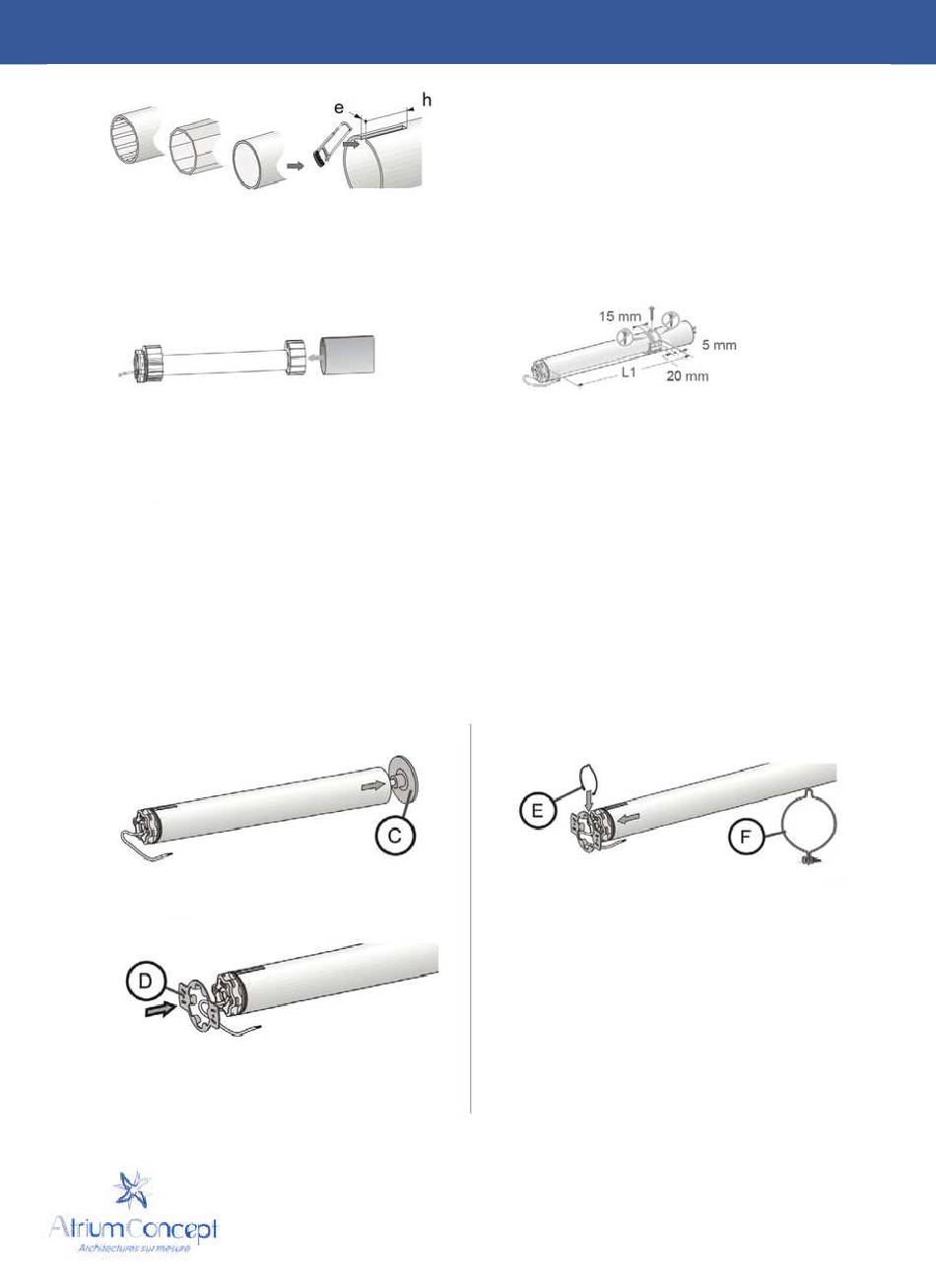

2.2.3 Sur les tubes lisses, faire une entaille selon les
dimensions indiquées : - e = 4 mm - h = 28 mm.
2.3 Moteur - installation sur tube
2.3.1 Insérer le moteur dans le tube d'enroulement.
Pour les tubes d'enroulement lisses, faire coïncider
l'encoche avec la couronne.
IMPORTANT
Les vis ou les rivets Pop ne doivent pas être fixés au
moteur mais uniquement à la roue.
2.4 Assemblage de l'ensemble tube-moteur
2.4.1 Montez l'ensemble tube-moteur sur le support
d'extrémité (C).
2.4.2 Monter l'ensemble tube-moteur sur le support
du moteur (D).
110322_s_ondeis_regensensor.indd 3
2.3.2 Pour des raisons de sécurité, fixer le tube
d'enroulement à la roue avec 4 vis Parker de ø5 mm
ou 4 rivets Pop en acier de ø4,80 mm :
- Au moins à 5 mm de l'extrémité extérieure de la
roue : L1 - 5.
- Au moins 15 mm du bord extérieur de la roue : L1 -
15 : L1 - 15.
2.4.3 Selon le type de support, monter la bague
d'arrêt (E) (pour les moteurs ≥ 85 Nm, la bague
d'arrêt verrouillable (F) doit être utilisée avec une
bague d'arrêt).
22
3/
ONDEIS. REF.
5068537 -
8
22.03.2011 13:00:29 Uhr
