RÉCHAUFFEUR DE SOLUTÉ À DÉBIT RAPIDE
S E C T I O N 5 • A p r è s l e d é b a l l a g e — M o n t a g e
2 Repérer le bouchon orange protégeant le
raccord à anneau rouge (d) situé à l'arrière
du dispositif. Retirer le bouchon en
appuyant sur la bague en plastique rouge
tout en retirant le bouchon du raccord.
3 Prendre le tuyau pneumatique et enfoncer
fermement et à fond une de ses extrémités
dans le raccord à bague (d).

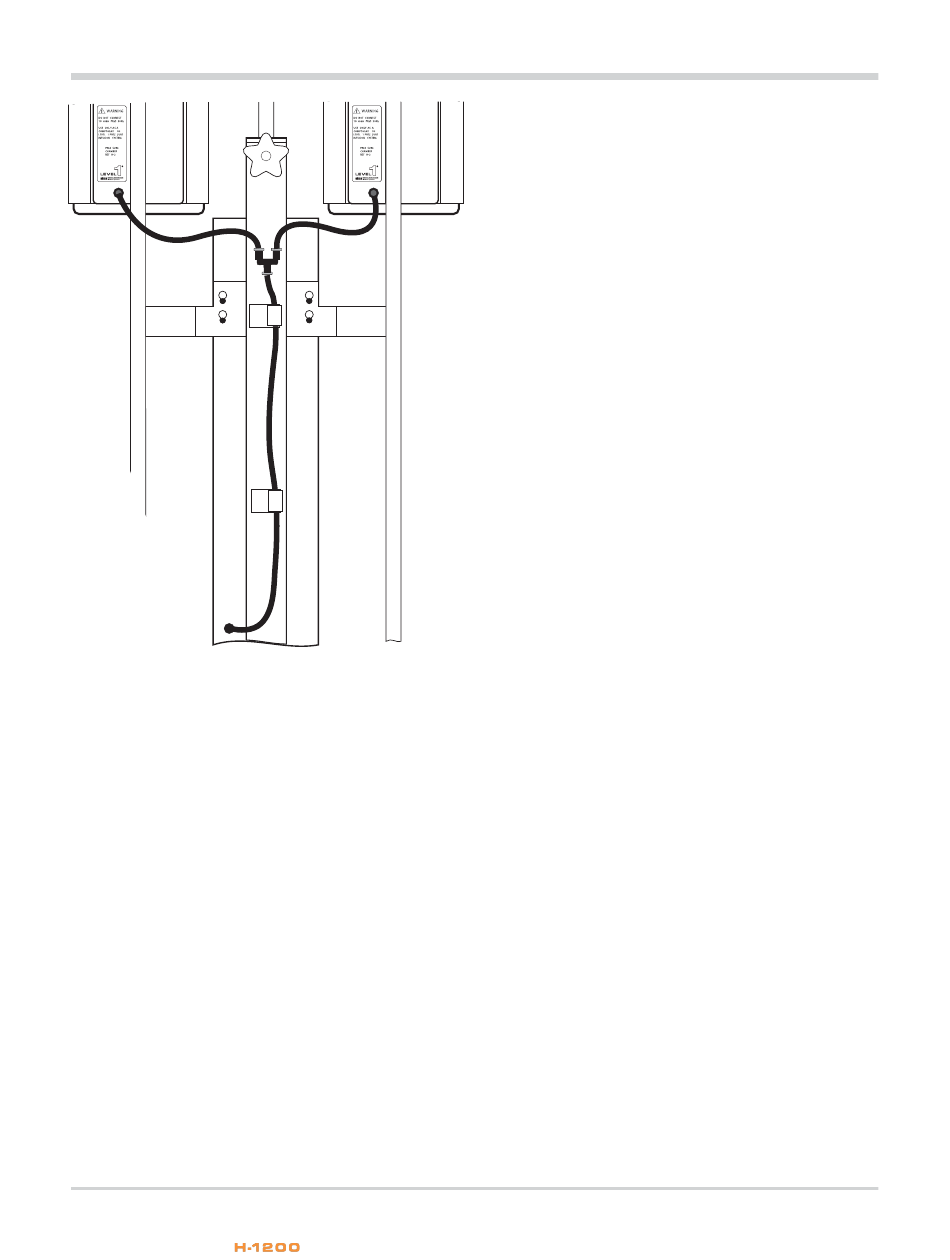

4 Prendre le raccord en Y et enfoncer l'autre
extrémité du tuyau pneumatique noir au bas
du raccord en Y comme illustré (e).
5 Enfoncer à fond le tuyau pneumatique du
perfuseur sous pression (f) sur le haut du
raccord en Y. Répéter cette étape avec le
tuyau pneumatique de l'autre perfuseur
sous pression.
6 Retirer le papier protecteur au dos d'un des
clips en J en plastique pour dénuder la
surface adhésive.
7 Positionner soigneusement le clip en J et
appuyer la face adhésive contre la potence
I.V. grise aux emplacements indicatifs (g)(h)
illustrés.
Appuyer fermement pour le fixer en place.
Répéter cette étape pour l'autre clip en J.
8 Enfoncer les tuyaux pneumatiques en place
sur les clips en J.
| Manuel d'utilisation
15
