5
MODULE
Manuel de l'Utilisateur et d'Installation
Installation

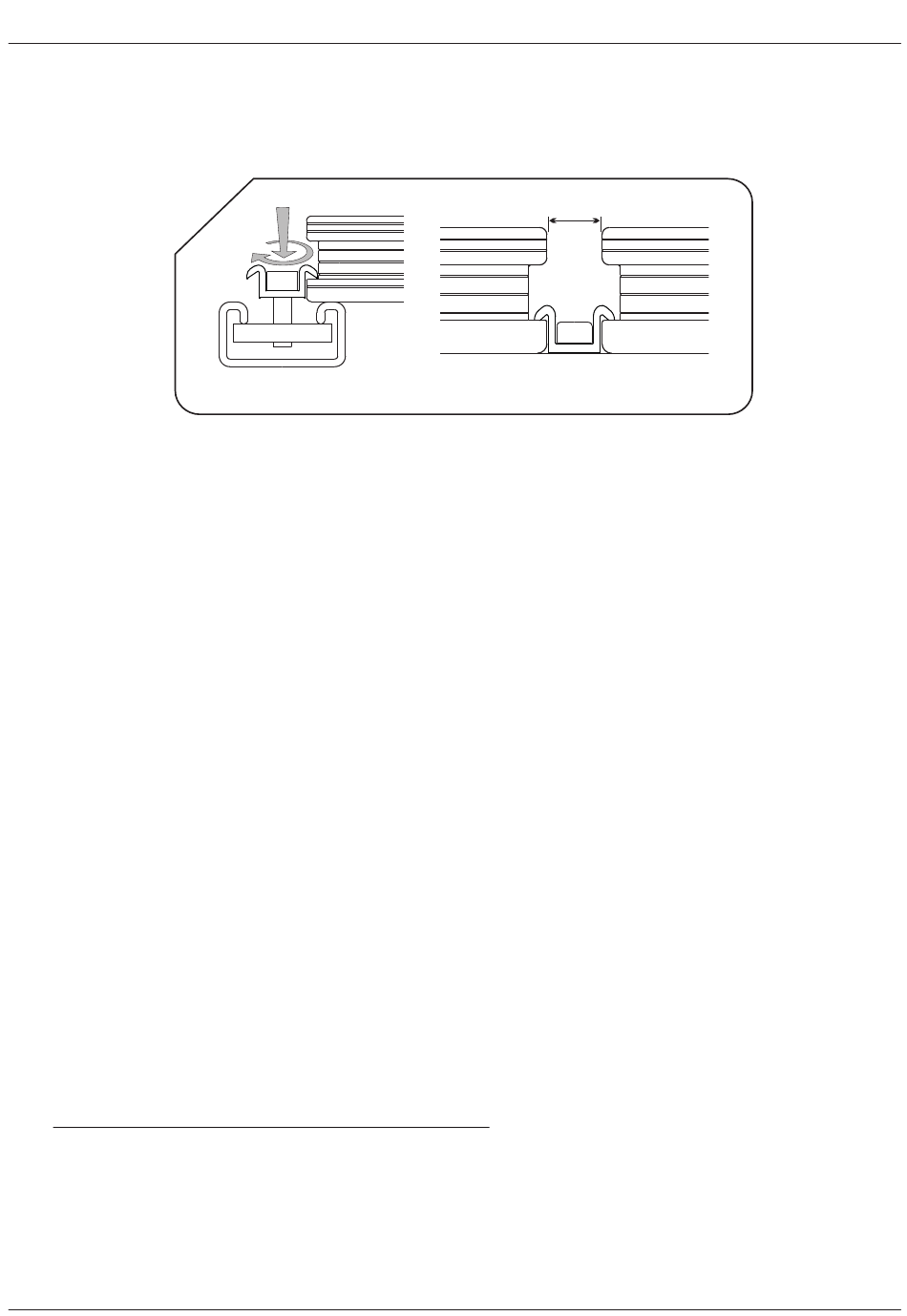

Placer les deux ensembles de fixation initiaux, alignés verticalement entre eux. Serrer
la vis Allen jusqu'au bout (6)
6
+1.5
20 mm
-1.5
Placer deux autres ensembles de fixation, alignés verticalement, et les glisser le
long du rail jusqu'à buter contre le panneau.
Vérifier que les modules soient alignés entre eux, verticalement et horizontalement,
puis serrer complètement les vis de sorte qu'elles soient fermement fixées au rail-
guide
.
Pour le placement des ensembles de fixation finaux, on procède comme pour les
ensembles initiaux mais en sens inverse: en partant d'un module déjà installé puis en
plaçant les ensembles de fixation.
Le couple de serrage des vis devra être compris entre 16 et 19Nm.
L'emplacement des agrafes de fixation, qu'elles soient de type Hook ou d'un autre type,
sera toujours à la distance B comme sur la figure 12 (sauf pour modules au format ½ 6"
4x9, où la distance sera C). Il faut un minimum de 4 agrafes par module
Dans l´annexe (voir photos 13-14) on montre les schémas d'assemblage en fonction
de la charge appliquée.
5.1.3.- Inserción sobre guía
Les modules sont prêts à être mis en place par insertion dans un système de guidage.
Après l'insertion dans les rails de guidage, les panneaux doivent être ancrés pour
empêcher son glissement libre sur les guides.
5.2.- Installation Électrique
5.2.1.- Connexion électrique Boîte de Connexion
SECTION DES CÂBLES (Section du cuivre):
La section des câbles est importante pour éviter les baisses de tension qui
provoqueraient une perte de puissance de l'installation. Idéalement, la tensión ne doit
pas chuter de plus de 1,5%.
(*) Consulter la table des intensités maximales du fabricant du câble et de la
réglementation applicable.
MU-41 (4)-E
