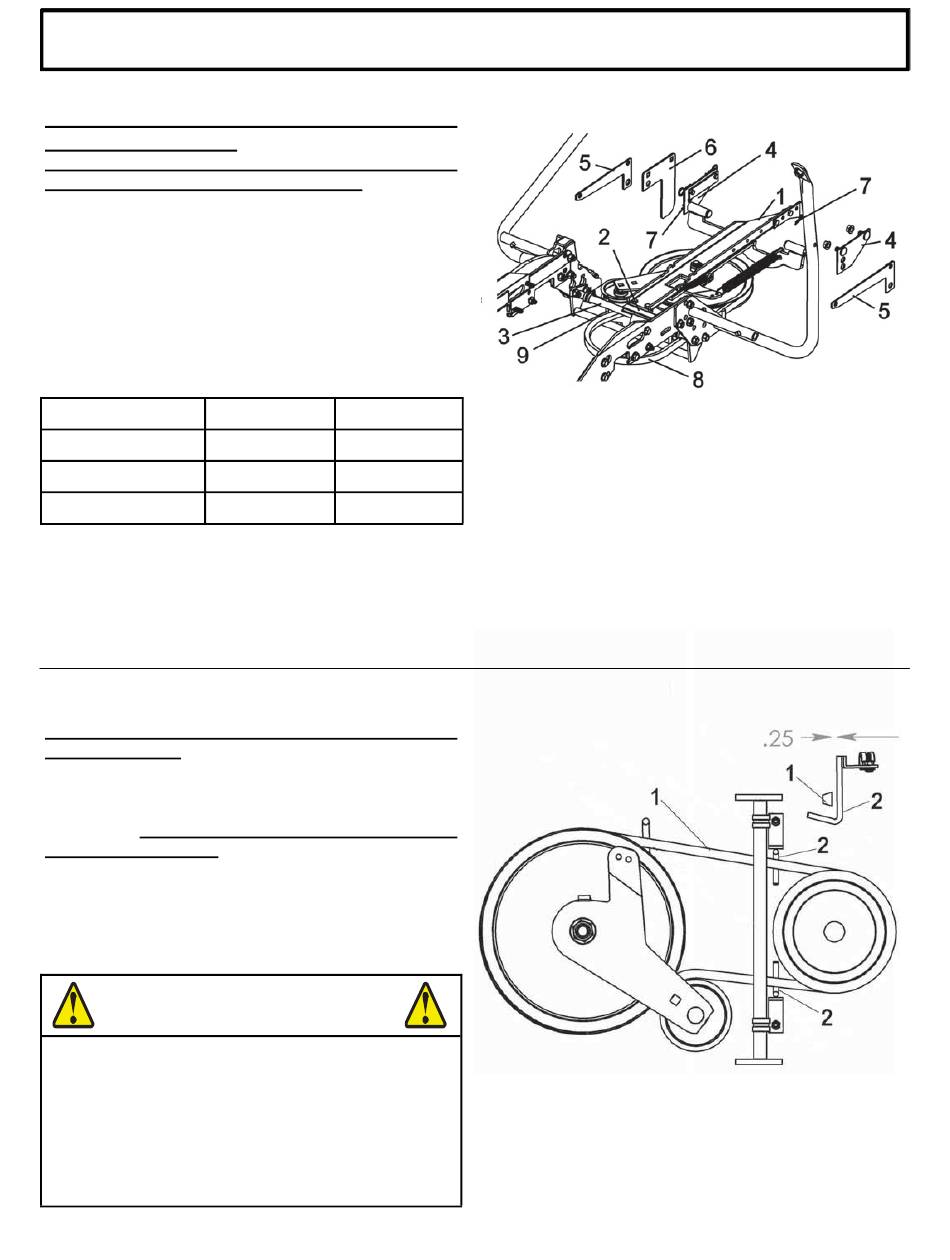

ÉTAPE 4
INST ALLATION
D'ENTRAÎNEMENT:
NOTE: Vous devez enlever la tondeuse pour
installer le mécanisme d'entraînement.
Installer le mécanisme d'entraînement (item 1) en
accrochant la partie avant du châssis d'entraînement
(item 2) sur la tige de renfort (item 3).
Lever et attacher la partie arrière du châssis
d'entraînement entre les supports (items 4 ou 5 ou 6)
en insérant une goupille de chaque côté. Choisir les
trous à utiliser en fonction du tableau.
Support
104345 à droite
104346 à droite
104093 & 104094
1 seul possible
Sécuriser avec deux goupilles à ressort de 2.5 mm
(item 7).
Installer la courroie (item 8) sur la poulie du moteur et
à l'intérieur du guide-courroie (item 9).
TRACTEUR À EMBRAYAGE MANUEL ACTIVÉ
PAR UN CABLE:
Réajustez les guide-courroies (item 2). Si les guides
courroies ne sont pas installés, se référer au
paragraphe TRACTEUR À EMBRAYAGE MANUEL
ACTIVÉ PAR CABLE de l'ÉTAPE 2.
Les guides courroies (item 2) ne doivent pas toucher
à la courroie (item 1) lorsque le mécanisme
d'entraînement est embrayé.
ATTENTION
POUR PRÉVENIR LES BLESSURES:
C'est la responsabilité de la personne qui
effectue
l'installation
d'entraînement
de
débraye l'embrayage toutes les pièces mobiles
s'arrêtent.
Pour de plus amples informations, n'hésitez pas
à contacter le support technique.
ENTRETIEN
ASSEMBLAGE
DU
MÉC ANISM E
Trous
Item #
Bas
4
Haut
6
5
du
mécanisme
s'assurer
que
lorsqu'on
Installation du mécanisme d'entraînement
Ajustement
des
embrayé
(Vue du dessus du mécanisme d'entraînement)
16
guides
courroies/mécanisme
