UT503PV
déconnecter l'alimentation électrique de l'objet mesuré avant toute utilisation.
●La cellule solaire produit principalement de l'énergie pendant la journée et peut générer une
tension dangereuse. Evitez les chocs électriques lorsque vous effectuez des mesures en mode PV.
●Ne touchez pas la partie métallique de la boîte de connexion ou du disjoncteur, sinon un choc
électrique peut se produire en raison de la tension générée par la production d'énergie.
●La tension maximale entre les bornes est de 1000V DC ou 600V AC. Ne mesurez pas un
équipement dont la tension est supérieure à 1000V DC ou 600V AC, sous peine de provoquer un
choc électrique ou une panne.
●Pour mesurer le circuit d'un instrument dont la tension de tenue est inférieure à la tension d'essai
ou un circuit d'un instrument/composant dont la tension de tenue est inconnue, veuillez retirer
l'instrument ou le composant du circuit avant de procéder à la mesure.
●La capacitance statique à la terre du panneau solaire étant importante, la stabilisation de la valeur
mesurée peut prendre beaucoup de temps.
●Ne mesurez pas la résistance d'isolement si le panneau solaire est défectueux, sinon vous
risquez d'endommager la diode by-pass connectée au panneau solaire.
●La mesure ne peut pas être effectuée correctement si la tension en circuit ouvert de la chaîne de
cellules solaires ou la tension sous tension d'un autre objet mesuré est supérieure à la tension de
test. Dans la plage PV 500V, veuillez utiliser l'appareil si la tension en circuit ouvert est inférieure à
500V ; dans la plage PV 1000V, veuillez utiliser l'appareil si la tension en circuit ouvert est inférieure
à 1000V.
●La résistance d'isolement est le taux entre la tension appliquée et le courant de fuite. La valeur
affichée peut être instable en raison de l'objet mesuré (cela n'est pas dû à un défaut duTesteur).
●Lorsque la fonction de mesure PV est utilisée, il y a une résistance de limitation de courant de
1MΩ connectée à la borne EARTH, donc la tension de sortie sera divisée par 1MΩ et la résistance
de la borne de mesure. Par exemple, lors de la mesure d'une résistance de 10MΩ, la tension de
sortie sera divisée par 1MΩ et 10MΩ.
Préparations pour effectuer des mesures :
1. Pour mesurer le panneau solaire, placez l'interrupteur principal 1 de la boîte de connexion sur
OFF et déconnectez-le du régulateur de puissance.
2. Mettez le disjoncteur 2 de toutes les chaînes sur OFF.
3. Si un parafoudre se trouve sur le chemin de mesure, déconnectez-le.
Dans la situation illustrée dans la figure ci-dessous, il n'y a pas de parafoudre du côté de la chaîne
du disjoncteur, il n'est donc pas nécessaire de déconnecter le parafoudre.

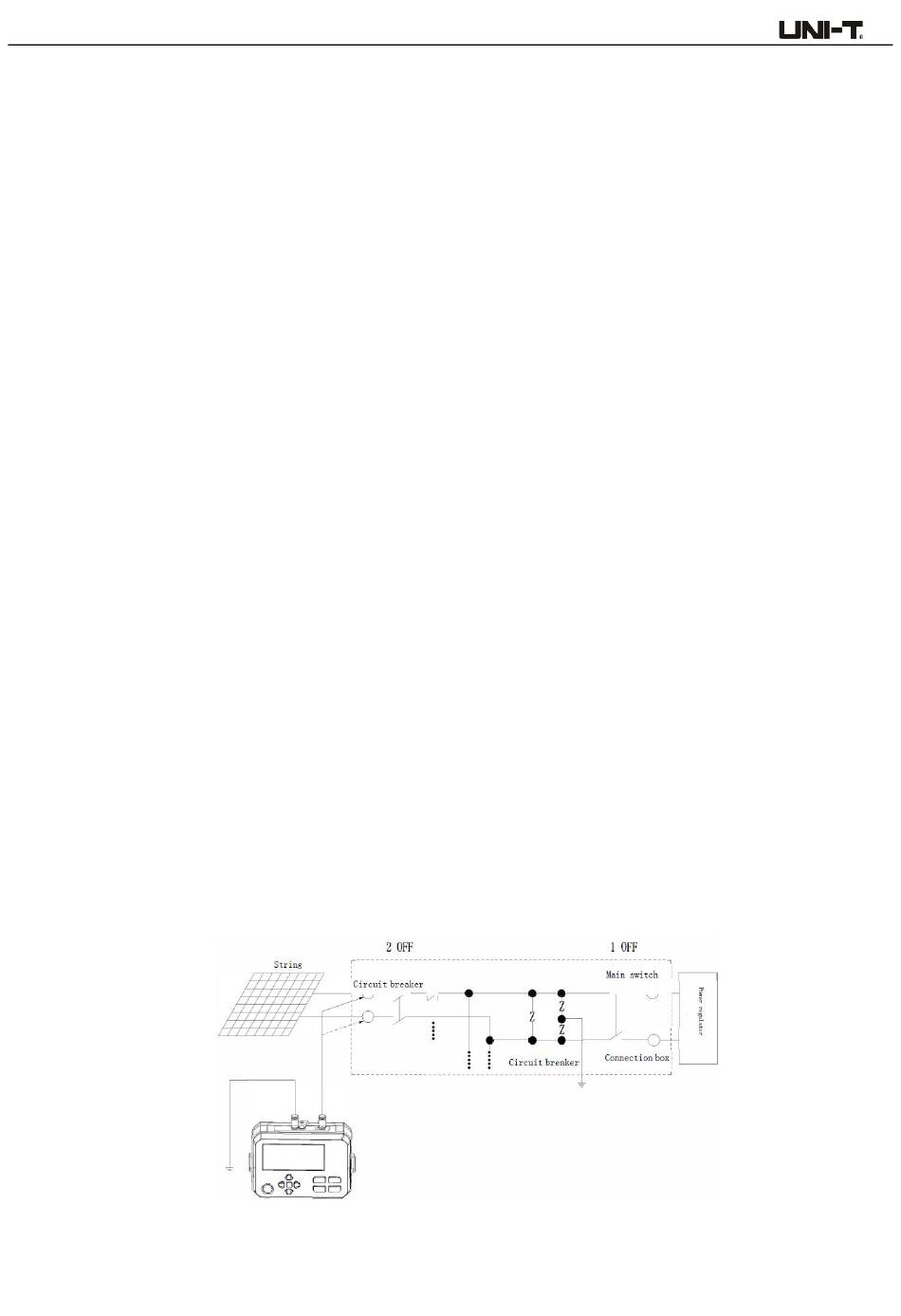

Figure 9.13 Equipement photovoltaïque
21
