3. DESCRIPTION DU PRODUIT
Conception générale du pont
3.1
Il s'agit d'un élévateur de véhicule routier sous caisse. Il est principalement composé de deux colonnes, de deux chariots, de quatre bras
de levage et d'une unité de puissance et de contrôle. Le groupe électrohydraulique actionne une pompe qui envoi l'huile sous pression
dans le piston de chaque vérin qui entraine l'élévation des chariots de levage de l'élévateur. Il est équipé d'un dispositif de verrouillage
mécanique de sécurité qui protège contre tout risque de glissement en cas de panne hydraulique. En outre, une conceptions sécurisées
telles que la tension électrique des commandes en 24 V, un commutateur pour limiter la hauteur maximale de montée et un avertisseur
sonore rendent l'utilisation de l'élévateur plus sûr.

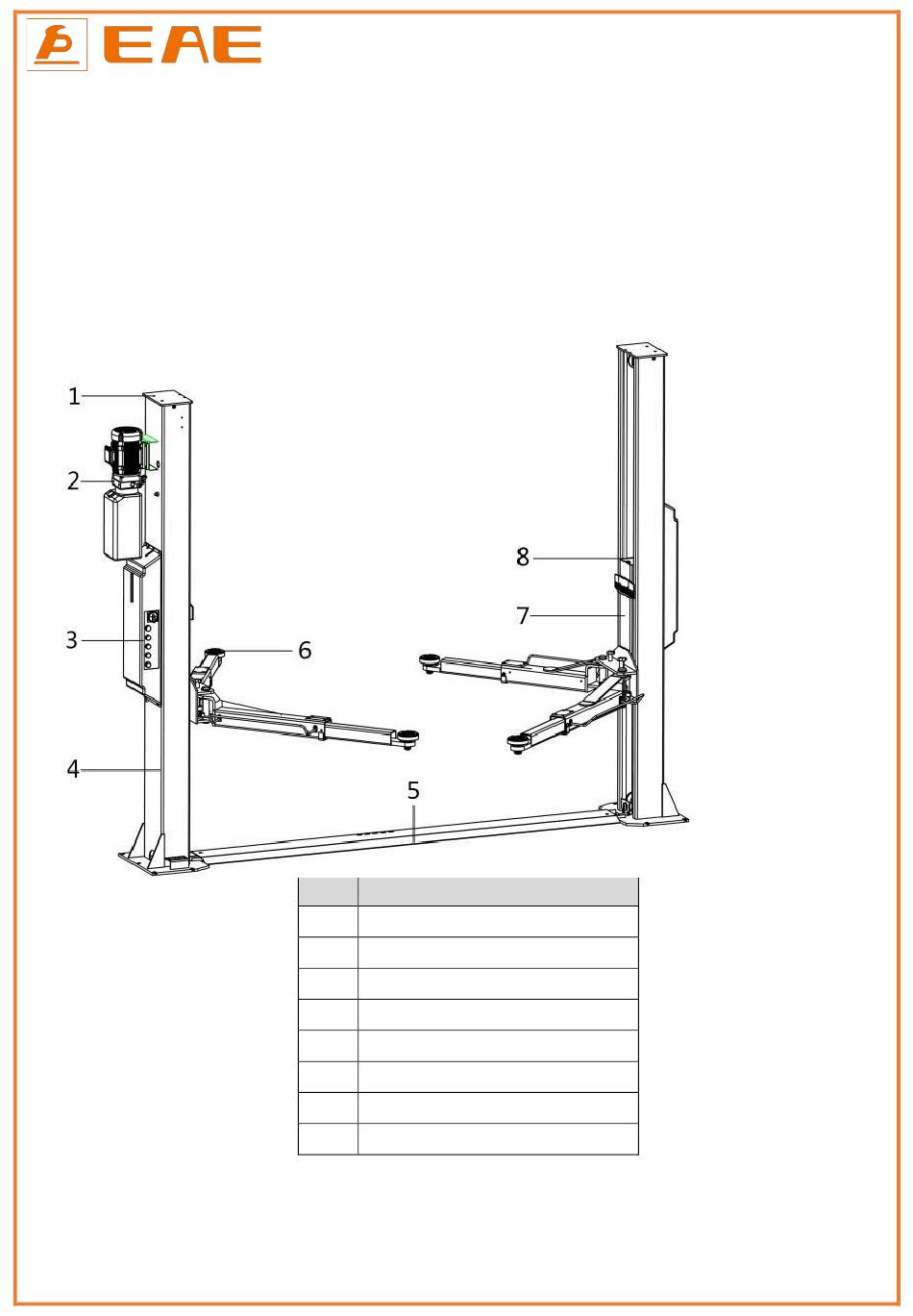

Construction du l'élévateur
3.2
Manuel d'installation et d'utilisation EE62B-42T-E
Pos.
Descriptions
1.
Assemblage de la plaque supérieure
2.
Groupe électrohydraulique
3.
Boitier de commande
4.
Colonne
5.
Plaque de recouvrement de base
6.
Ensemble de bras de levage
7.
Chariot de levage
8.
Chaine
9
Version : 06/03/2023
