6
Mesure avec bornes de raccordement
6.1

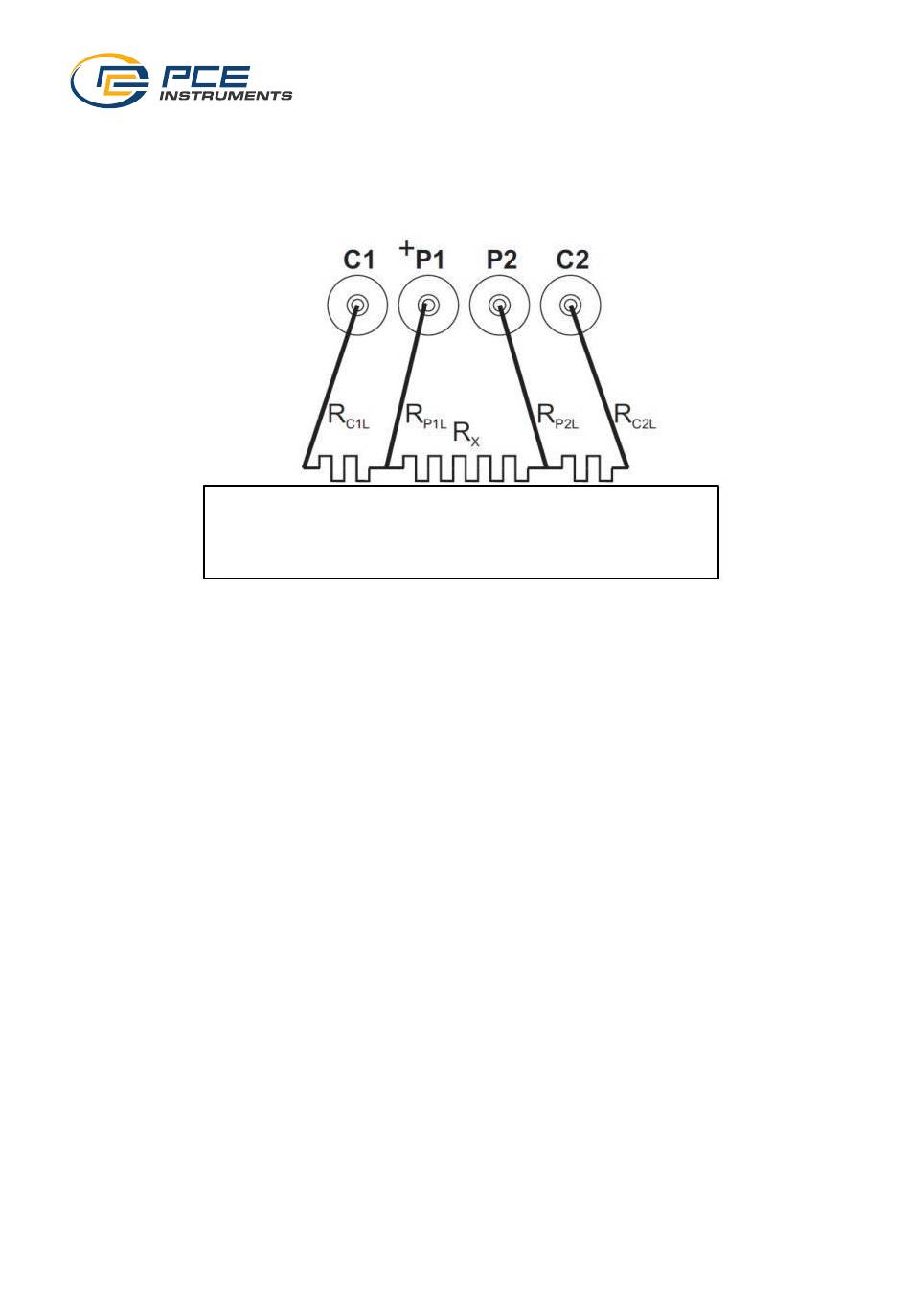

Mesure à 4 fils
En utilisant la méthode de mesure de 4 fils, R
pas les relevés. R
courant n'entre dans P1 et P2.
Afin de mesurer des résistances très basses (par exemple la résistance du pas ou de la transition)
la mesure à quatre fils est une méthode très utile car les conducteurs de test n'ont pas d'influence,
ou très peu, sur le résultat de la mesure.
Par les terminaux C1 et C2 le mesureur permet au courant de test constant de couler à travers l'objet
du test. Grâce aux terminaux P1 et P2 la chute de tension est mesurée dans l'objet du test. Comme
le voltmètre a une haute impédance d'entrée, le courant à travers la ligne est très bas et donc une
chute de tension est inappréciable.
et R
sont négligeables car aucun
P1L
P2L
© PCE Instruments
8
n'affecte
C1L
