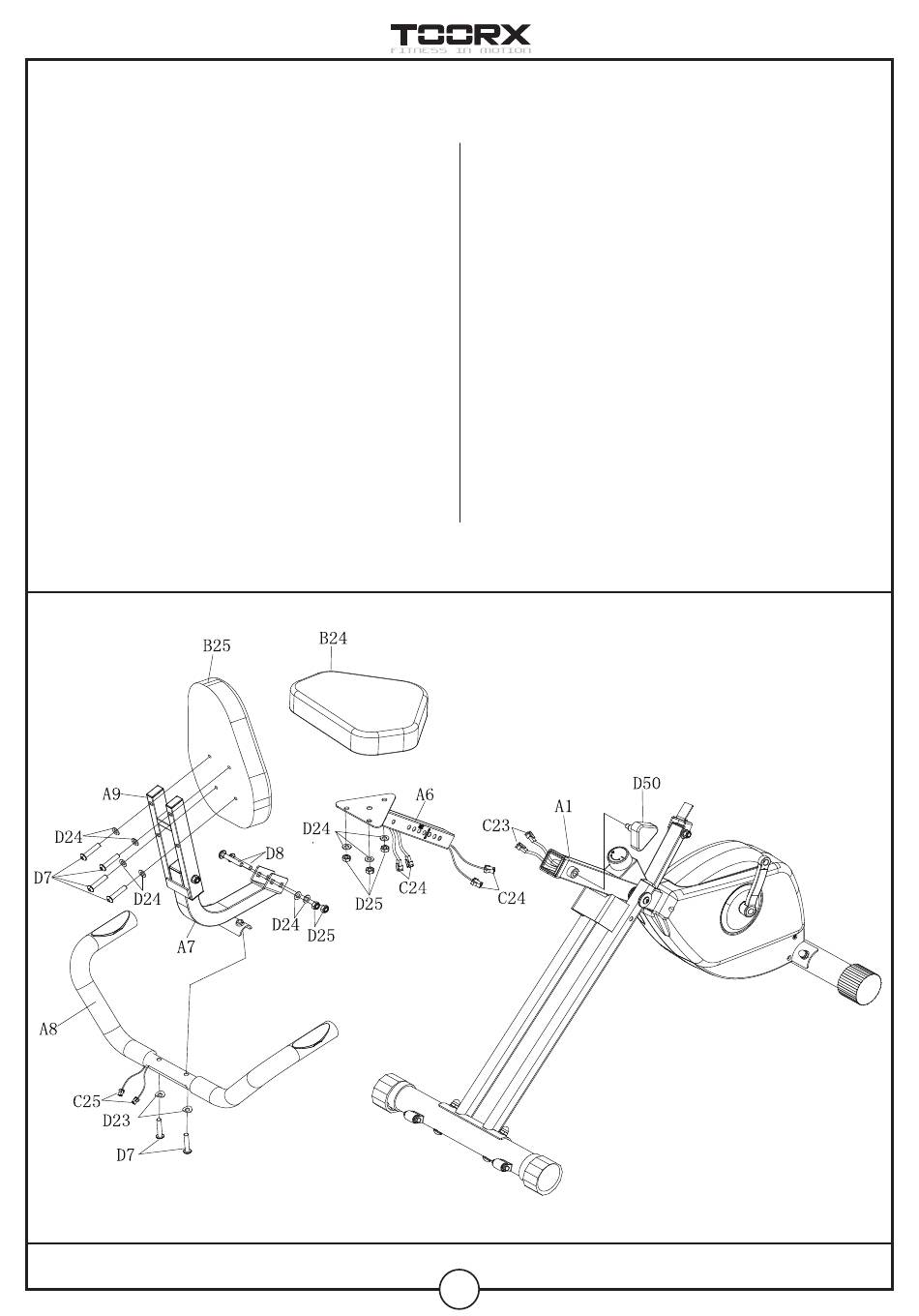

Montage de la selle et du guidon
• Attacher la selle à B24 au tube de réglage en hauteur
A6, en serrant les trois écrous D25 [M8] avec trois
rondelles plates D24 [M8].
• Raccorder les connecteurs C24 du câblage supérieur
des capteurs de détection de la pulsation cardiaque, aux
respectives prises C23 du câblage inférieure.
• Insérez le tube de réglage de hauteur de siège A6 dans
l'extrémité préparé de la structure principale A1, puis le
bloquer en vissant le bouton D50.
• Fixer le tube support de guidon A7 au tube de réglage
de hauteur de la selle A6, en serrant deux écrous
autobloquantes D25 [M6] accompagnés de deux
rondelles plates D24 à D8 avec deux vis encastrées
(M8x48L).
• Joindre le guidon A8 au tube de support de guidon A7,
D7 en serrant les deux vis [M8x40L], accompagnées de
deux rondelles courbées de D23 [M8].
• Raccorder les prises du câblage supérieur C24, en
sortant du tube de réglage de hauteur de selle, aux
connecteurs respectifs C25 des capteurs de détection des
pulsations cardiaques, en sortant du guidon.
• Attacher le dossier B25, au support de dossier A9 en
serrant quatre vis D7 [M8x40L], accompagnées de quatre
rondelles 24 [M8].
10
