Zéphyr
Conception et principe de fonctionnement

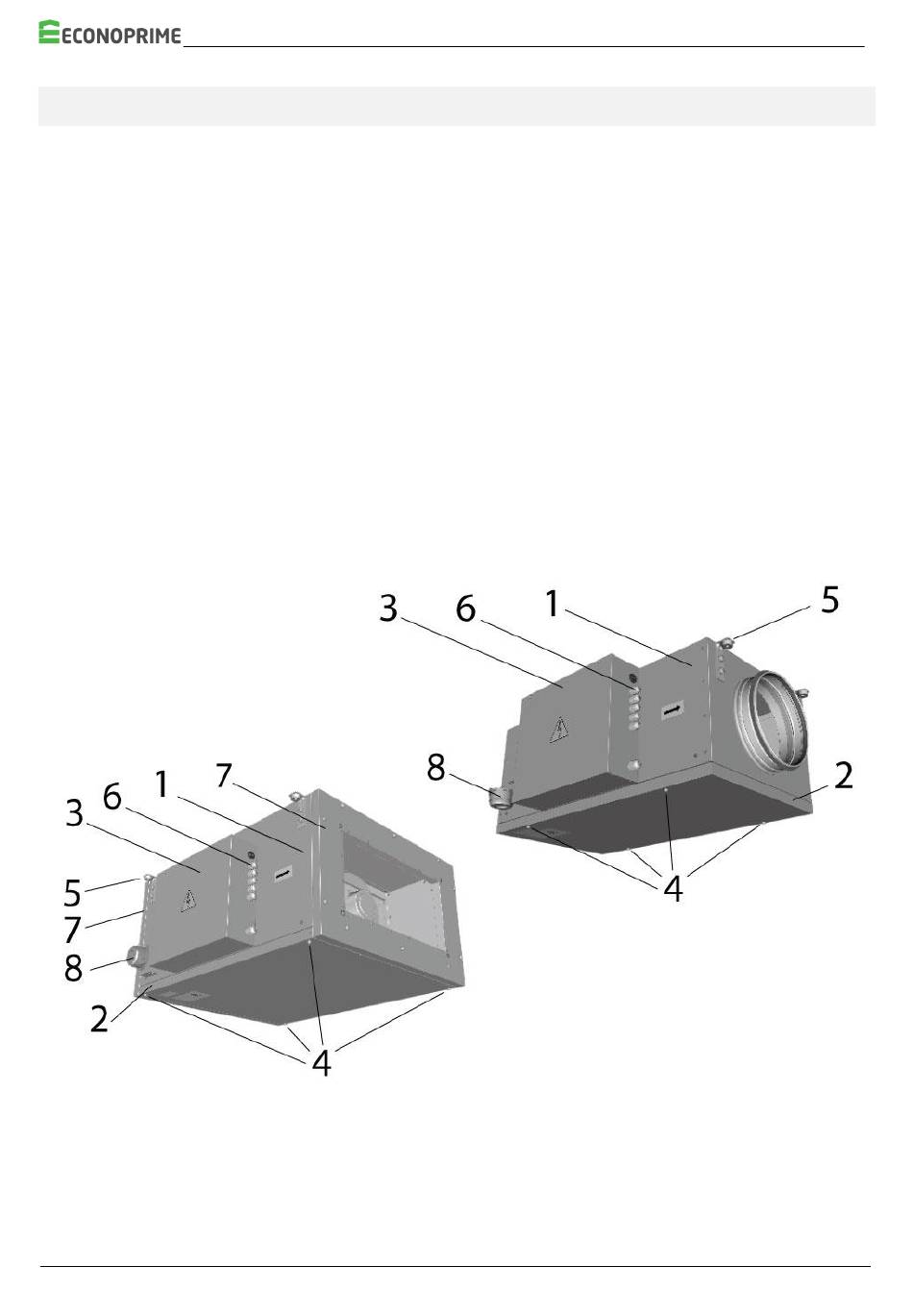

L'unité est logée dans un boîtier en acier galvanisé insonorisé (élément 1). Le boîtier de l'unité dispose de 4
supports de montage avec des connecteurs antivibratoires pour le montage au plafond ou au mur (élément 5).
La direction du flux d'air est indiquée par la flèche sur le boîtier du ventilateur.
La partie inférieure du boîtier est recouverte d'un couvercle amovible (élément 2), qui est fixé avec 4 vis (élément
4).
Une unité de commande (élément 3) est installée sur le boîtier. Les câbles d'alimentation et de commande sont
tirés par des presse-étoupes (élément 6). En outre, un relais de chute de pression peut être monté sur le corps de
l'unité, qui est activé lorsque la chute de pression à travers le filtre augmente (pos. 8).
Pour installer l'unité directement dans un conduit d'air rectangulaire, les panneaux d'extrémité doivent être retirés.
Pour faciliter la connexion électrique, les unités peuvent être commandées avec l'unité de commande située à
droite ou à gauche du boîtier (droite et versions de gauche, respectivement, comme indiqué dans la section « Clé
de désignation »).
Si nécessaire, l'unité de commande peut être déplacée de l'autre côté du boîtier de l'unité avant d'être installée
dans le système de ventilation.
La figure ci-dessous montre les intérieurs des versions gauche et droite des unités avec le couvercle amovible
retiré.
6
