Daikin 3MXM40A2V1B9 Manuel D'installation page 21

Modèle
3MXM40 16,0 A
2MXM68 19,8 A
3MXM52 16,3 A
3MXM68 19,8 A
4MXM68 19,8 A
4MXM80 20,4 A
5MXM90 25,9 A
Équipement électrique conforme à la norme EN/IEC 61000-3-12
(norme technique européenne/internationale définissant les seuils
pour les courants harmoniques produits par les équipements
raccordés à des systèmes basse tension publics, avec un courant
d'entrée de >16 A et ≤75 A par phase).

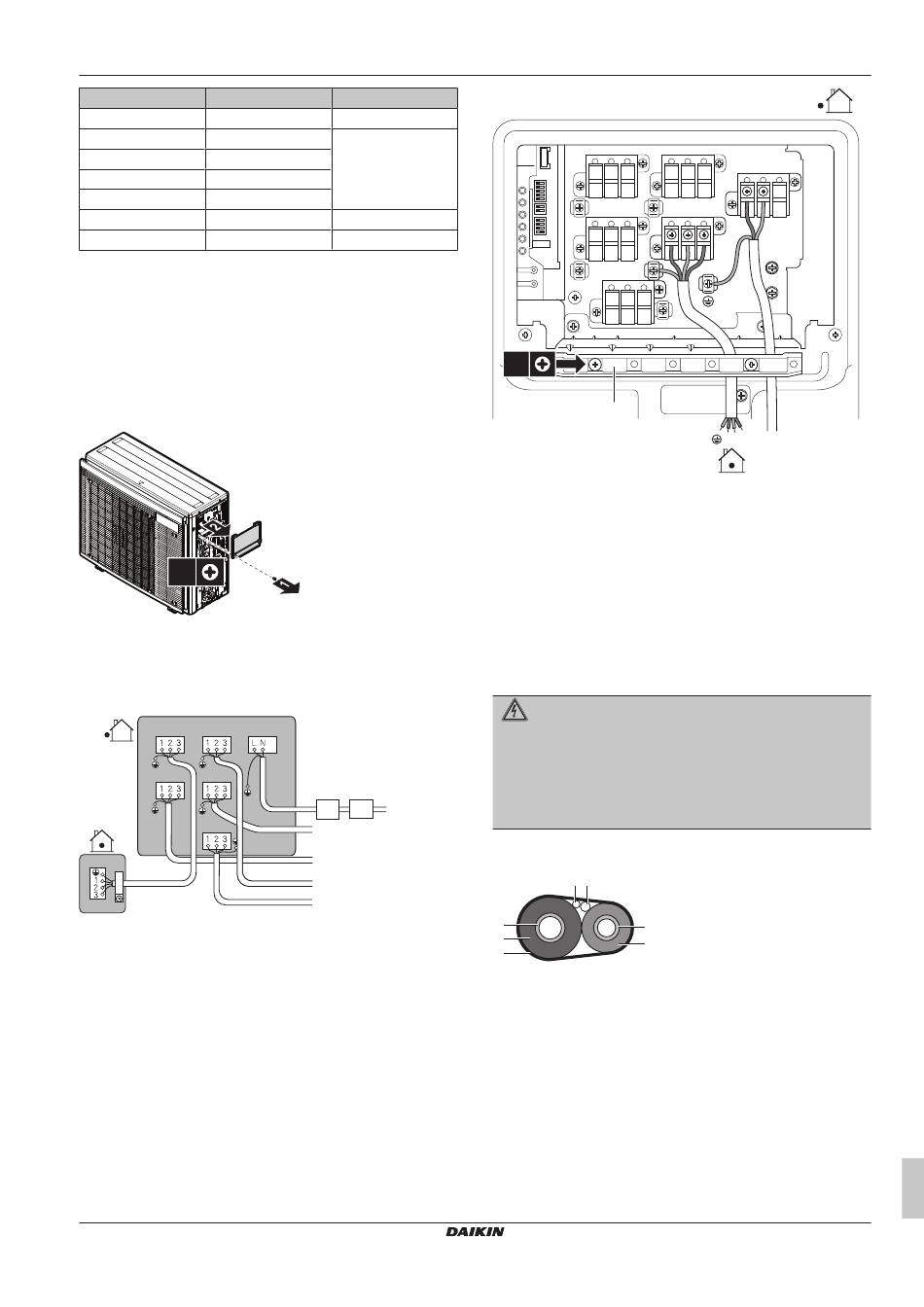

7.2 Raccordement du câblage
électrique à l'unité extérieure
1 Retirez le couvercle du coffret électrique (1 vis).
1×
2 Raccordez les fils entre les unités intérieure et extérieure de
sorte que les numéros de bornes correspondent. Veillez à ce
que les symboles pour
correspondent.
3 Veillez à connecter le bon câblage au bon local.
a-A a-B
a-C a-D
a-E
e-A
a Borne pour local (A, B, C, D, E)*
b Disjoncteur
c Dispositif de courant résiduel
d Câble d'alimentation
e Fil d'interconnexion pour local (A, B, C, D, E)*
* Peut différer selon le modèle.
4 Serrez fermement les vis des bornes à l'aide d'un tournevis
Philips.
5 Vérifiez que les fils ne se débranchent pas en les tirant
légèrement.
6 Fixez fermement le support de fil afin d'éviter toute contrainte
externe sur les extrémités du fil.
7 Passez le câblage à travers l'encoche située au bas de la
plaque de protection.
8 Assurez-vous que le câblage électrique n'est pas en contact
avec la tuyauterie de gaz.
2MXM-A9, 3MXM-A9, 4MXM-A9, 5MXM-A9
Série Split R32
3P600450-9T – 2022.09
8 Finalisation de l'installation de l'unité extérieure
A B
16 A
20 A
25 A
32 A
la tuyauterie et le câblage
b c d
e-D
e-C
e-B
e-E
2×
a
a Support de fil
9 Remettez en place le couvercle du coffret électrique et le
couvercle de service.
8 Finalisation de l'installation
de l'unité extérieure
8.1 Finalisation de l'installation de
l'unité extérieure
DANGER: RISQUE D'ÉLECTROCUTION
▪ Assurez-vous que le système est correctement mis à la
terre.
▪ COUPEZ l'alimentation électrique avant de procéder à
l'entretien.
▪ Installez le couvercle du coffret électrique avant
d'allumer l'alimentation électrique.
1 Isolez et installez la canalisation frigorifique et les câbles
comme suit:
d c
a
e
b
f
g
a Tuyau de gaz
b Isolation du tuyau de gaz
c Câble d'interconnexion
d Câblage sur place (le cas échéant)
e Tuyau de liquide
f Isolation du tuyau de liquide
g Ruban de finition
2 Installez le couvercle d'entretien.
L N
1 2 3
1 2 3
