Connecteur pour port audio en façade (10-1 pin AAFP)
Ce connecteur est dédié au module E/S audio disponible en façade de
certains boîtiers d'ordinateurs et prend en charge la norme HD Audio.
Branchez le câble du module E/S audio en façade à ce connecteur.
•
Il est recommandé de brancher un module HD Audio sur ce connecteur pour
bénéficier d'un son de qualité HD.
•
Si vous souhaitez connecter un module High-Definition Audio en façade via
ce connecteur, assurez-vous que l'élément Front Panel Type du BIOS soit
réglé sur [HD Audio]. Par défaut, ce connecteur est défini sur [HD Audio].

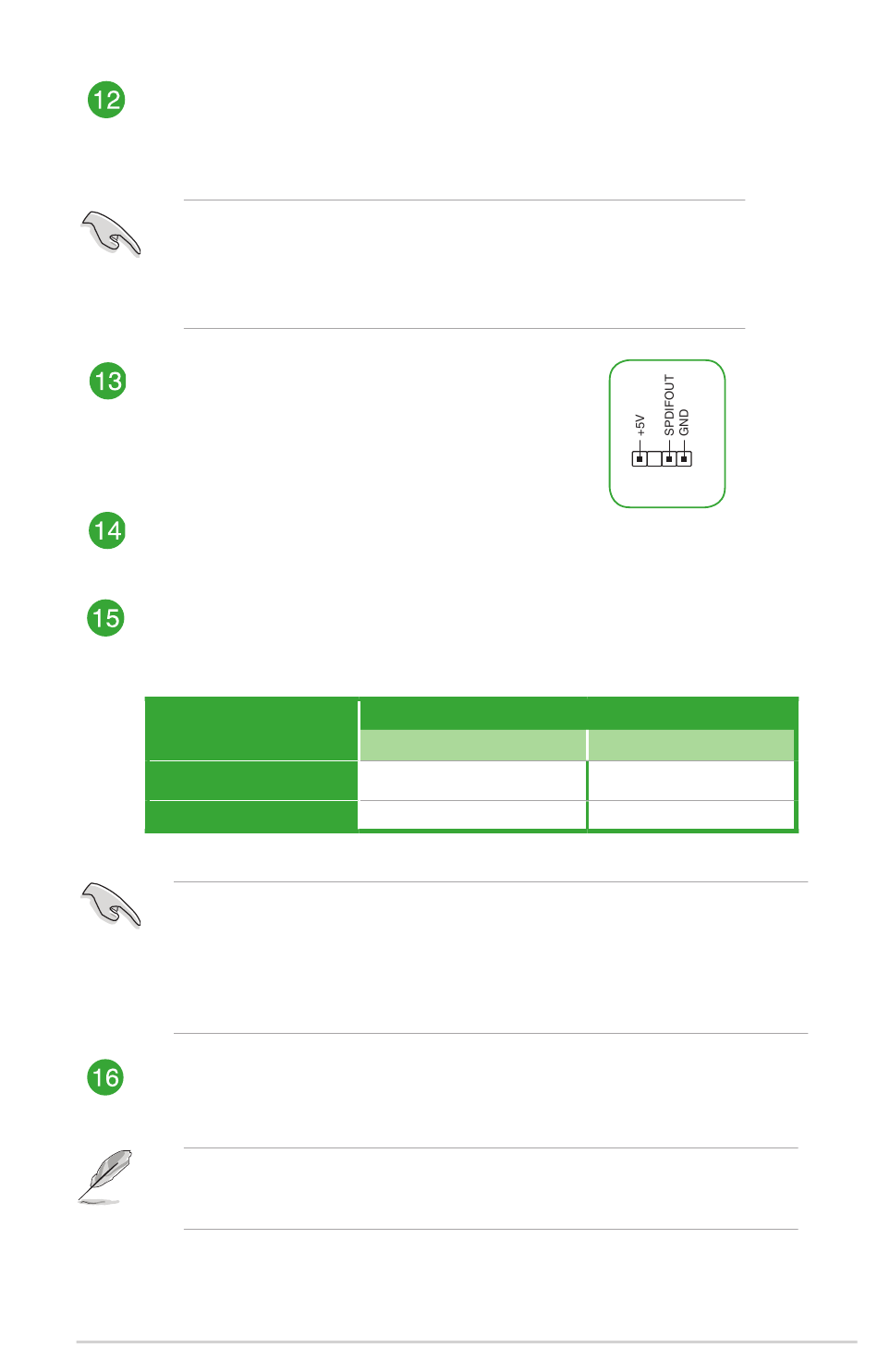

Connecteur audio numérique (4-1 pin SPDIF_OUT)
Ce connecteur est réservé à un/des port(s) additionnel(s)
S/PDIF (Sony/Philips Digital Interface). Connectez le
câble du module Sortie S/PDIF à ce connecteur, puis
installez le module dans un slot à l'arrière du châssis.
Slots PCI
Ces slots sont compatibles avec les cartes réseau, SCSI, USB et autres cartes
conformes à la norme PCI.
Slots PCI Express 3.0/2.0 x16
Ces slots sont compatibles avec deux cartes graphiques PCI Express 3.0/2.0 x16
conformes aux caractéristiques PCI Express.
Configuration VGA
Une carte VGA/PCIe
Deux cartes VGA/PCIe
•
Lors de l'installation d'une seule carte, utilisez le slot PCIe 3.0 x16_1 (gris) pour obtenir
de meilleures performances.
•
Il est recommandé d'utiliser un bloc d'alimentation pouvant fournir une puissance
électrique adéquate lors de l'utilisation de la technologie CrossFireX™.
•
Connectez un ventilateur du châssis au connecteur CHA_FAN1/2 de la carte mère lors
de l'utilisation de multiples cartes graphiques pour un meilleur environnement thermique.
Slots PCI Express 3.0/2.0 x 1
Ces slots sont compatibles avec les cartes réseau PCI Express x1, SCSI et autres
cartes conformes aux caractéristiques PCI Express.
Les emplacements PCIe x1_1 et PCIe x1_2 partagent la bande passante avec
l'emplacement PCIe x16_2. Le slot PCIe x16_2 fonctionne en mode x2 par défaut.
Veuillez consulter le BIOS pour plus de configurations.
1-5
Mode de fonctionnement PCI Express
PCIe 3.0 x16_1 (gris)
x16 (Recommandé pour une
carte VGA)
x16
SPDIF_OUT
PCIe 3.0 x16_2
N/D
x4
ASUS PRIME B360-PLUS
