2.

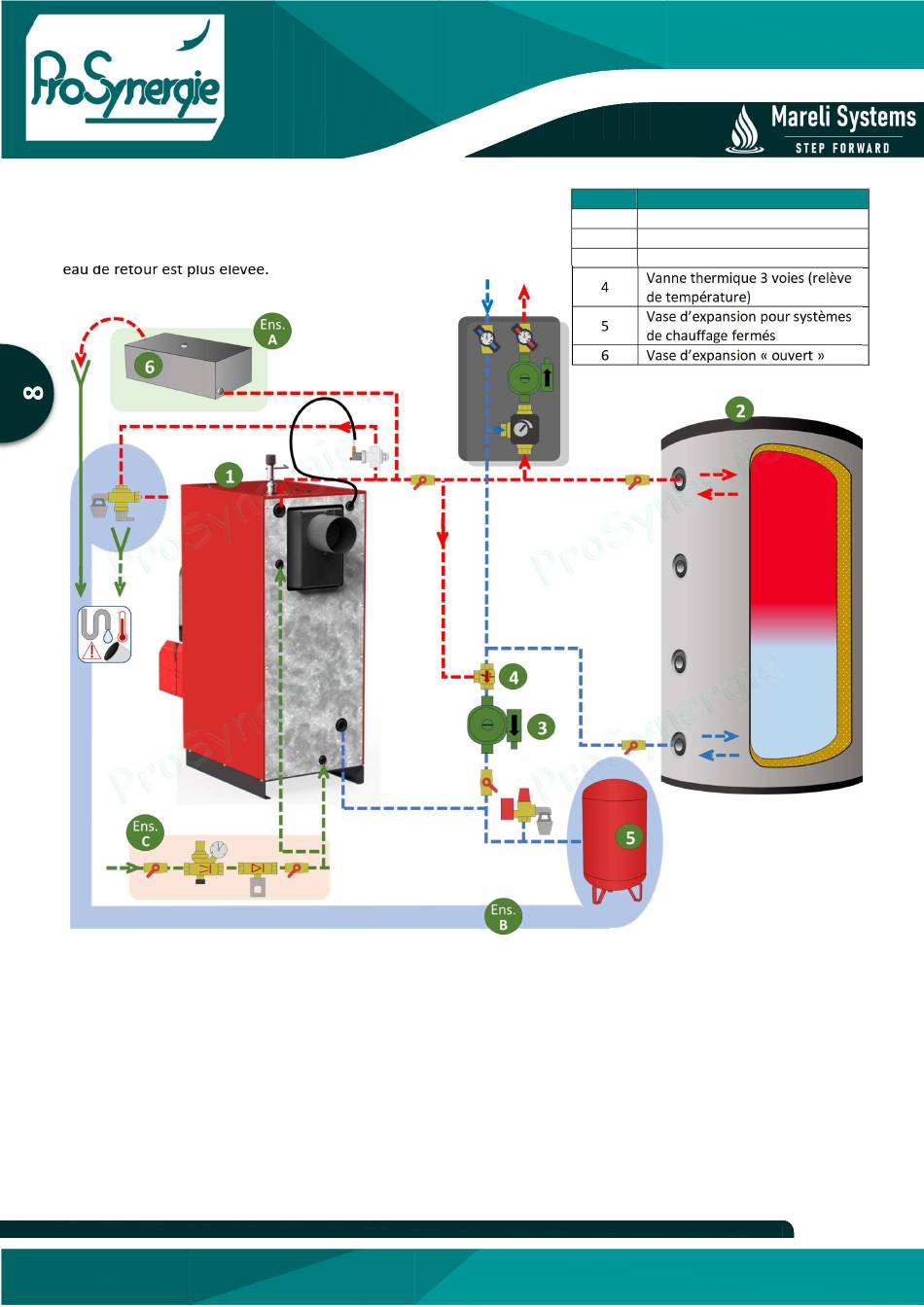

Exemple de raccordement avec ballon tampon
Il est recommandé que la vanne ait une température d'au moins 60 C.
L'installateur peut choisir de monter une vanne dont la température de
l'eau de retour est plus élevée.
b) Remplissage en eau de la chaudière et de l'installation
Le remplissage se fait par le raccord de vidange (qui se trouve sur le retour de la chaudière). Le remplissage est
terminé lorsqu'il n'y a plus d'air qui sort par l'évent automatique et que le manomètre indique une valeur comprise
entre 1,5 et 2,5 bars (dans le cas des systèmes fermés). L'évent sera situé au point le plus haut du système de chauffage
central (fermé). Si la pression descend en dessous de 1,5 bar, le processus de remplissage est répété.
Dans le cas des systèmes ouverts, la pression de service dépend de la hauteur totale du système et du réservoir
d'expansion ouvert (environ 1 bar par 10 m).
Après le remplissage, il est obligatoire de fermer la vanne de vidange, de couper l'alimentation en eau et de détacher
le tuyau de remplissage.
PROSYNERGIE- 5 rue moulin Cuit - 79120 LEZAY – SARL au capital de 100 960 euros - N° SIRET : 498 524 511 00025- APE 4674B - N° TVA INTRACOM : FR94498524511
FICHET00128-V2 – 2024/03/05
Repère
1
Chaudière
2
Ballon tampon primaire
3
Pompe de circulation
Vanne thermique 3 voies (relève
4
de température)
Vase d'expansion pour systèmes
5
de chauffage fermés
6
Vase d'expansion « ouvert »
Tel : +335.49.07.40.54
Site : www.prosynergie.fr
Courriel : contact@prosynergie.fr
Désignation
