- Page 1 Numéro document: 10860F Version: 6 Valable à partir de: S/N 411162, 420192 / SW V129 MODE D'EMPLOI TurBiScat avec SICON Turbidimètre en ligne...
- Page 2 Copyright© chez SIGRIST-PHOTOMETER SA., sous réserve de modifications techniques 4/2019 SIGRIST-PHOTOMETER SA Tel. +41 41 624 54 54 Hofurlistrasse 1 +41 41 624 54 55 CH-6373 Ennetbürgen info@photometer.com Suisse www.photometer.com...
-
Page 3: Table Des Matières
2.3.1 Etendue de fourniture standard du TurBiScat ..........13 2.3.2 Etendue de fourniture en option pour TurBiScat ........14 Données techniques TurBiScat ................ 15 Indications générales de sécurité .................. 18 Risques encourus lors de l’utilisation conforme à l’emploi prévu ..... 18 Risques restants .................... - Page 4 Remplacement du dessiccant ................60 Nettoyer la tête du capteur ................61 Vérification de l'étalonnage du photomètre ............ 62 9.4.1 Vue d'ensemble TurBiScat avec unité de contrôle ........63 9.4.2 Vérification de l'étalonnage par l'unité de contrôle SIGRIST ....... 64 9.4.3 Vérification d'étalonnage à...
- Page 5 Contenu Mode d'emploi TurBiScat 12.1 Mise à l'arrêt du photomètre ................83 12.2 Stockage du photomètre ................84 13 Emballage/ transport/ retour ..................85 14 Elimination ........................86 15 Pièces de rechange ...................... 87 16 Index ........................... 88 Makro 10860F/6...
- Page 6 Mode d'emploi TurBiScat Contenu This pa ge is inte ntionally bla nk Makro 10860F/6...
-
Page 7: Informations Pour L'utilisateur
Voir définitions sur le site www.photometer.com/en/glossary/ But du mode d‘emploi Ce mode d’emploi fournit des informations pour toute la durée de vie du TurBiScat et ses appareils périphériques. A lire avant la mise en service de l’appareil. Destinataires de la documentation Le mode d’emploi est destiné... -
Page 8: Demande Ultérieure Du Document
Il peut également être commandé auprès du représentant local ( Mode d’emploi «Informa- tions service clientèle»). Utilisation conforme à l'emploi prévu L'appareil TurBiScat et sa périphérie sont destinés à la mesure de la turbidité de liquides. Des applications se trouvent dans les domaines suivants: ... -
Page 9: Risques Encourus Lors D'une Utilisation Non Conforme À L'emploi Prévu
Informations pour l‘utilisateur Mode d'emploi TurBiScat 1.12 Risques encourus lors d’une utilisation non conforme à l’emploi prévu Utilisation non conforme à l’emploi prévu. Lors d’une utilisation inappropriée, des blessures de personnes, des dommages matériels sur l’appareil, ses périphériques et le processus peuvent se produire. -
Page 10: Signification Des Pictogrammes
1.14 Signification des pictogrammes Voici la signification des pictogrammes qui apparaissent dans ce document: Informations complémentaires concernant le sujet traité. Procédures d’intervention sur l’TurBiScat. Manipulation de l’écran tactile (touchscreen). Les données représentées sont des exemples et peuvent être différentes de l'appareil actuel. -
Page 11: Description

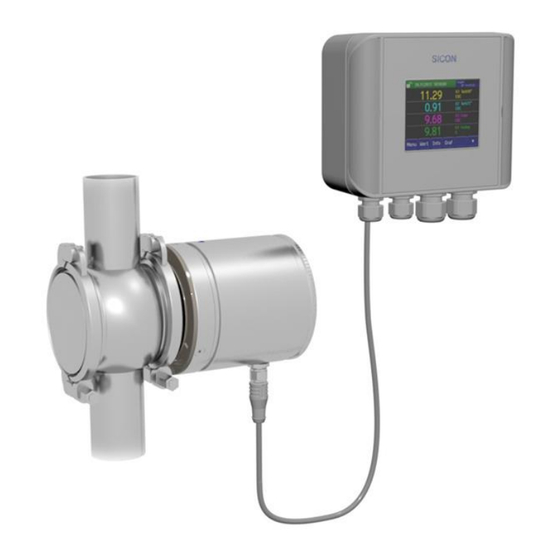

Description Mode d'emploi TurBiScat Description gvvue Vue d'un point de mesure Figure 1:vue d'ensemble TurBiScat et SICON Plaque d'étanchéité revêtue de Conduite d'échantillon verre à fermeture Refroidisseur (en option) Photomètre TurBiScat Unité de commande SICON Ecran tactile (utilisé... -
Page 12: Identification Du Turbiscat
Mode d'emploi TurBiScat Description Identification du TurBiScat L'unité de commande SICON et le photomètre TurBiScat comportent chacun une plaquette d'identification : Figure 2: plaquettes d'identification des appareils Fabricant Pays d'origine Nom du produit Numéro de série ... -
Page 13: Etendue De Fourniture Et Accessoires
Description Mode d'emploi TurBiScat Etendue de fourniture et accessoires 2.3.1 Etendue de fourniture standard du TurBiScat Etendue de fourniture standard du TurBiScat: NBR. No. art. Désignation Variante 118353 Photomètre Deux angles 90/25°, turbidité 118354 Angle unique 90° turbidité 118532 Angle unique 25°... -
Page 14: Etendue De Fourniture En Option Pour Turbiscat
Mode d'emploi TurBiScat Description 2.3.2 Etendue de fourniture en option pour TurBiScat NBR. No. art. Désignation Variante ® divers Boîtier VARINLINE 118284 Refroidisseur 120442 Câble d'appareil à 4 conducteurs, 10 m avec fiche 120538 20 m 120535 30 m 118322 Unité... -
Page 15: Données Techniques Turbiscat
Description Mode d'emploi TurBiScat NBR. No. art. Désignation Variante 119130 Sortie courant Pour SICON (M) 4 voies 119795 Entrée courant Pour SICON (M) 4-voies 109534 Boîte de raccor- dement 118826 Câble Ethernet IP 66 pour SICON Données techniques TurBiScat Mesure de turbidité... - Page 16 Mode d'emploi TurBiScat Description Photomètre Valeurs Tension d'alimentation 9 .. 30 VDC, 3W (depuis l'unité de commande) Pression max. 1 MPa (10 bar) avec verre d'obturation 119125 ® Boîtier Varivent : respecter la spécification. Pressions supé- rieures sur demande. Echauffement <...
- Page 17 Description Mode d'emploi TurBiScat Données SICON Valeurs Tension d'alimentation 9 .. 30 VDC et consommation 5 W SICON seulement Affichage ¼ VGA avec écrantactile Resolution: 320 x 240 Pixel avec 5.7“ Diagonale Sorties/entrées Sorties: 4 x 0/4 .. 20 mA, à séparation galvanique jusqu'à 50 V max contre terre et charge max.
-
Page 18: Indications Générales De Sécurité
Mode d'emploi TurBiScat Indications générales de sécurité Indications générales de sécurité Risques encourus lors de l’utilisation conforme à l’emploi prévu Dommages à l’appareil ou le câblage. Le contact avec des câbles endommagés peut provoquer des décharges mortelles. L’appareil doit être utilisé uniquement avec des câbles intacts. -
Page 19: Risques Restants
Présence d’humidité et de condensation sur les composants électroniques pendant des interventions de maintenance. La présence d’humidité à l’intérieur de l’appareil peut endommager le TurBiScat. Des interventions à l’intérieur de l’appareil ne doivent se faire que dans des locaux secs PRUDENCE! et à... -
Page 20: Symboles D'avertissement Et De Danger Sur L'appareil
Mode d'emploi TurBiScat Indications générales de sécurité Symboles d’avertissement et de danger sur l‘appareil Absence de symboles d’avertissement ou de danger sur l‘appareil. L’utilisateur doit s’assurer que les directives de sécurité du mode d’emploi sont respectées lors de toute manipulation sur l’appareil et ses accessoires, même en l’absence de symbole d’avertissement. -
Page 21: Montage
Montage Mode d'emploi TurBiScat Montage Généralités du montage Des rayures sur le verre d'obturation peuvent fausser les mesures. Lors du montage du verre d'obturation, veiller à ne pas rayer les surfaces aussi bien interne que externe, enduit de PVD chrome. -
Page 22: Position De L'encoche Lors De Montage Vertical
Mode d'emploi TurBiScat Montage 4.2.1 Position de l'encoche lors de montage vertical En position verticale, l'encoche (flèche) doit être située en haut et la marque (X) dans la di- rection vers la conduite: Figure 4: position de l'encoche en position de montage vertical Position de montage du photomètre utilisé... -
Page 23: Position De L'encoche Lors De Montage Vertical
Montage Mode d'emploi TurBiScat 4.3.1 Position de l'encoche lors de montage vertical En position verticale, l'encoche (flèche) doit être située en haut et la marque (X) dans la di- rection vers la conduite: Figure 6: position de l'encoche en position de montage vertical 4.3.2... -
Page 24: Montage Mural Du Sicon
Mode d'emploi TurBiScat Montage Montage mural du SICON ACTION INFO.COMPL. / IMAGES Ouvrir les caches latéraux. Fixer l'unité de commande sur une paroi à l'aide de quatre vis (cercle). 10860F/6... -
Page 25: Installation Électrique
Installation électrique Mode d'emploi TurBiScat Installation électrique Indications de sécurité concernant le branchement élec- trique Branchement de l'alimentation électrique. Un branchement mal approprié de l'alimentation électrique peut représenter un danger de mort. Il peut également endommager les appareils. Respecter les directives locales d'installa- tions électriques. -
Page 26: Retirer Le Couvercle De L'unité Sicon (M)
Mode d'emploi TurBiScat Installation électrique Retirer le couvercle de l'unité SICON (M) ACTION INFO COMPL./ IMAGES Ouvrir les caches. Débloquer les vis de fixation du couvercle. Faire pivoter le couvercle. Immobiliser le couvercle à l'aide du crampon. Dans ce but, décrocher le crampon de (X) et la... -
Page 27: Vue De L'unité De Commande Sicon Ouverte
Installation électrique Mode d'emploi TurBiScat Vue de l'unité de commande SICON ouverte Figure 8: vue d'ensemble du SICON (M) Position d'attente du crampon de Carte microSD (carte des données mé- couvercle morisées) Prise USB Prise Ethernet ... -
Page 28: Raccorder Le Sicon (M)
Mode d'emploi TurBiScat Installation électrique Raccorder le SICON (M) Tension à danger de mort à l'intérieur de l'appareil: Le raccordement de conducteurs électriques sous tension peut représenter un danger de mort. Il peut également endommager les appareils. Respecter dans tous les cas les direc- DANGER! tives locales d'installations électriques. -
Page 29: Raccordement Du Câble Au Turbiscat
Installation électrique Mode d'emploi TurBiScat Raccordement du câble au TurBiScat La fiche à 4 conducteurs est du type Typ M12 x 1 à codage A. Voici les caractéristiques de la fiche: Description Contacts de la Couleur des conducteurs Indications fiche (mâle) du câble (câbles Sigrist) -
Page 30: Section De Câble Pour Distances Importantes
Mode d'emploi TurBiScat Installation électrique Section de câble pour distances importantes Pour des liaisons de longueurs supérieures à celle du câble standard, il faut insérer une boîte de raccordement en option entre le photomètre et l'unité de commande. ... -
Page 31: Branchement De La Boîte De Raccordement
Installation électrique Mode d'emploi TurBiScat Branchement de la boîte de raccordement Brancher les bornes de la boîte de raccordement comme suit: BRANCHEMENT POUR PHOTOMETRE BRANCHEMENT POUR UNITE DE COMMANDE Borne Câble Borne Fonction bleu blanc bleu orange brun orange 24 V gris foncé... -
Page 32: Raccordement Des Interfaces Bus (En Option)
Mode d'emploi TurBiScat Installation électrique Raccordement des interfaces bus (en option) Les informations sur la mise en service des interfaces bus se trouvent dans le manuel de ré- férence. 5.8.1 Vue d’ensemble Modbus RTU et Profibus DP Figure 11: vue d’ensemble Modbus RTU et Profibus DP ... -
Page 33: Raccordement Modbus Rtu Ou Profibus Dp
Installation électrique Mode d'emploi TurBiScat 5.8.2 Raccordement Modbus RTU ou Profibus DP Raccorder les bornes du module Profibus DP ou Modbus RTU comme suit: BORNES MODBUS / PROFIBUS FONCTIONS Terre IN Raccordement pour le blindage du câble 12 A RS 485-A IN Raccordement données... -
Page 34: Vue Profinet Io
Mode d'emploi TurBiScat Installation électrique 5.8.3 Vue Profinet IO Pour le raccordement à l'appareil Profinet IO le module Profinet IO doit être intégré dans le SICON (M). Le module contient un commutateur interne et met à disposition deux ports Ethernet. -
Page 35: Vue D'ensemble Hart
Installation électrique Mode d'emploi TurBiScat 5.8.4 Vue d’ensemble HART Les informations sur la mise en service des interfaces bus se trouvent dans le manuel de ré- férence. vue d’ensemble HART Figure 13: Interface bus (circuit imprimé de Bornier HART raccordement) de HART. -
Page 36: Raccordement Des Modules Analogiques (En Option)
Mode d'emploi TurBiScat Installation électrique Raccordement des modules analogiques (en option) 5.9.1 Vue d’ensemble sortie courant à 4 voies La configuration des sorties courant est décrite sous Chapitre 8.2 . Figure 14: vue d’ensemble sortie courant à 4 voies ... -
Page 37: Vue D'ensemble Entrée Courant À 4 Voies
Installation électrique Mode d'emploi TurBiScat 5.9.3 Vue d’ensemble entrée courant à 4 voies La configuration des entrées courant est décrite dans le manuel de référence. Figure 15: situation de l’entrée courant à 4 voies Entrée courant à 4 voies Bornes 5.9.4... -
Page 38: Mise En Service
Mode d'emploi TurBiScat Mise en service Mise en service La première mise en route avec la surface Web-via l'interface Ethernet est décrite dans le manuel de référence. En cas de dérangements consulter Chapitre 10. Pour la première mise en route, procéder selon le tableau suivant: ACTION INFO COMPL./ IMAGES... -
Page 39: Maniement
Maniement Mode d'emploi TurBiScat Maniement Généralités du maniement Ce document ne décrit que les exemples pratiques de la configuration des menus nécessaires pour les premiers pas. Toutes les autres possibilités de réglage sont traitées dans le manuel de référence. L’utilisation de la surface Web est décrite en détail dans le manuel de réfé- rence. -
Page 40: Eléments De Commande En Mode Mesure
Mode d'emploi TurBiScat Maniement Eléments de commande en mode mesure Figure 16: éléments de commande en mode mesure Touche Menu Touche Val. Appel de la structure du menu. Représentation numérique des valeurs Chapitre 7.3 de mesure. Chapitre 7.4 ... -
Page 41: Touche Info
Maniement Mode d'emploi TurBiScat Touche Info En actionnant la touche Info on fait apparaître une vue d'ensemble des réglages. Ces der- niers sont décrits ci-après: 7.5.1 Page 1, touche Info Figure 17: affichage Info page 1 Etat des entrées manuel de réfé- Informations concernant le sorties de courant présentes... -
Page 42: Touche Info
Mode d'emploi TurBiScat Maniement 7.5.2 Page 2, touche Info Figure 18: affichage Info, page 2 Informations de contacts Affichage de jusqu’à 5 messages d’erreur en cours. 10860F/6... -
Page 43: Touche Graph
Maniement Mode d'emploi TurBiScat Touche Graph La touche Graph fait apparaître un diagramme représentant les valeurs de mesure sur un laps de temps donné. Figure 19: représentation graphique des valeurs de mesure Représentation graphique des Touches du menu principal... -
Page 44: Fonctions De L'écran Tactile (Touche Log)
Mode d'emploi TurBiScat Maniement Fonctions de l'écran tactile (touche Log) Cet enregistreur d'écran travaille indépendamment de l'enregistreur de données qui est ré- glé au menu Logger et enregistre sur la carte microSD. L'enregistreur d'écran retient les données des derniers 32 jours à l'intervalle d'une minute. -
Page 45: Affichages En Service De Mesure
Maniement Mode d'emploi TurBiScat Affichages en service de mesure Figure 21: affichages en service de mesure Valeur(s) de mesure Ligne d'état Des valeurs supérieures au do- En service de mesure la ligne d'état est maine de mesure maximal ne sont en vert et affiche la date et l'heure. -
Page 46: Verrouiller / Déverrouiller L'écran Tactile
Mode d'emploi TurBiScat Maniement Verrouiller / déverrouiller l’écran tactile ACTION Toucher le symbole de cadenas en haut à gauche. Actionner la touche flèche en bas à droite moins d'une seconde plus tard. Le symbole de cadenas change comme suit: Affichage non verrouillé... -
Page 47: Passer En Mode Intervention
Maniement Mode d'emploi TurBiScat 7.10 Passer en mode intervention L'équipement se configure en mode intervention. La mesure est interrompue et les menus principaux sont affichés. On atteint le mode intervention comme suit: ACTION INFO COMPL./ IMAGES Actionner la touche Menu. -
Page 48: Eléments De Commande En Mode Intervention
Mode d'emploi TurBiScat Maniement 7.11 Eléments de commande en mode intervention 7.11.1 Eléments de saisie en service intervention Figure 22: éléments de saisie en service intervention Chemin d‘accès Numéro de page/nombre total de pages ... -
Page 49: Saisie Numérique
Maniement Mode d'emploi TurBiScat 7.11.2 Saisie numérique La saisie de chiffres et données se fait par l’écran suivant: Figure 23: saisie numérique Paramètre appellation Valeurs saisies Préfixe: Sert à la saisie de valeurs Saisie numérique de chiffres très grandes ou très petites. -
Page 50: Sélection Simple De Fonctions
Mode d'emploi TurBiScat Maniement 7.11.3 Sélection simple de fonctions La sélection simple est identifiée par la touche Echap en bas à droite. La fonction actuellement sélectionnée est affichée en vert. On peut naviguer parmi les options de listes longues à l’aide des flèches vers le haut/vers le bas. La touche Echap interrompt la saisie. -
Page 51: Réglages
Réglages Mode d'emploi TurBiScat Réglages Réglage de la langue ACTION INFO COMPL. / IMAGES Actionner la touche Menu. Saisir le code d’accès et confirmer par OK. Le réglage d’usine est 0. Actionner la touche Configuration pour accé- Si le menu demandé... -
Page 52: Régler Les Sorties Courant
Mode d'emploi TurBiScat Réglages Régler les sorties courant ACTION INFO COMPL./ IMAGES Actionner la touche Menu. Rentrer le code d'accès et valider par OK. Le réglage d'usine est 0. Actionner la touche Sorties courant. Si le menu demandé n'appa- raît pas, actionner la touche flèche en bas à... -
Page 53: Réglage Des Seuils
Réglages Mode d'emploi TurBiScat Réglage des seuils Si les seuils ne doivent pas seulement s’afficher mais également commander les sorties, il faut configurer ces dernières en conséquence. Chapitre 8.4 ACTION INFO COMPL./ IMAGES Actionner la touche Menu. Rentrer le code d'accès et valider par OK. -
Page 54: Limite Supérieure Et Inférieure D'un Seuil
Mode d'emploi TurBiScat Réglages 8.3.1 Limite supérieure et inférieure d'un seuil Huit seuils peuvent être programmés avec une limite supérieure et inférieure. Si la fonction dépassement vers le haut est choisie, le seuil s'active lorsque la mesure dépasse la limite supérieure et le reste jus- qu'à... -
Page 55: Réglage Des Sorties
Réglages Mode d'emploi TurBiScat Réglage des sorties ACTION INFO COMPL./ IMAGES Actionner la touche Menu. Rentrer le code d'accès et valider par OK. Le réglage d'usine est 0. Actionner la touche Entrées/Sorties. Si le menu demandé n’apparaît pas, actionner la touche flèche en bas à... -
Page 56: Réglage De La Date Et De L'heure
Mode d'emploi TurBiScat Réglages Réglage de la date et de l‘heure ACTION INFO COMPL. / IMAGES Actionner la touche Menu. Saisir le code d’accès et confirmer par OK. Le réglage d’usine est 0. Actionner la touche Configuration. Si le menu souhaité n’apparaît pas, actionner la touche flèche en... -
Page 57: Etablir Ou Modifier Le Code D'accès
Réglages Mode d'emploi TurBiScat Etablir ou modifier le code d‘accès Un code d’accès individuel protège les réglages du photomètre de manipulations non autori- sées. ACTION INFO COMPL. / IMAGES Actionner la touche Menu. Saisir le code d’accès et confirmer par OK. -
Page 58: Sauvegarder Les Données Configurées
Mode d'emploi TurBiScat Réglages Sauvegarder les données configurées Cette action peut être utile au technicien de SAV. ACTION INFO COMPL. / IMAGES Actionner la touche Menu. Saisir le code d’accès et confirmer par OK. Le réglage d’usine est 0. Actionner la touche Info système. -
Page 59: Maintenance
Maintenance Mode d'emploi TurBiScat Maintenance Protocole de maintenance QUAND QUOI Annuellement Utilisateur Remplacer le dessiccant et Intervention impérative pour le ou en cas vérifier l'état des joints. maintien de la précision de me- d'avertisse- sure et la protection de Chapitre 9.2 ment Humi- l’électronique. -
Page 60: Remplacement Du Dessiccant
Mode d'emploi TurBiScat Maintenance Remplacement du dessiccant Condensation à l'intérieur de l'électronique Ne pas ouvrir le photomètre si le produit à mesurer est froid. Effectuer cette intervention lorsque le produit est au moins à température ambiante, p.ex. pendant une phase de stérilisation. -
Page 61: Nettoyer La Tête Du Capteur
Toutefois, après une certaine durée d'exploitation – qui dépend des conditions d'exploitation – l'encrassement peut devenir trop important et ne peut plus être compen- sé. Description du procédé de nettoyage de la tête du capteur de l'appareil TurBiScat: ACTION INFO COMPL./ IMAGES Vider la conduite d'échantillon et s'assurer... -
Page 62: Vérification De L'étalonnage Du Photomètre
Mode d'emploi TurBiScat Maintenance ACTION INFO COMPL./ IMAGES Nettoyer les trois fenêtres (1 .. 3) de la tête du Dommages à la tête du cap- capteur à l'aide d'un produit doux, non abra- sif (p.ex. alcool ou savon) et un chiffon mou, teur par manipulation non non fibreux. -
Page 63: Vue D'ensemble Turbiscat Avec Unité De Contrôle
Maintenance Mode d'emploi TurBiScat 9.4.1 Vue d'ensemble TurBiScat avec unité de contrôle Figure 27: photomètre avec unité de contrôle Support de l'entonnoir Entonnoir Indication de niveau Unité de contrôle avec référence solide (sur cette surface se trouve le numéro de l'unité... -
Page 64: Vérification De L'étalonnage Par L'unité De Contrôle Sigrist
Mode d'emploi TurBiScat Maintenance 9.4.2 Vérification de l'étalonnage par l'unité de contrôle SIGRIST Danger lors du démontage du photomètre sans avoir vidé la conduite d'échantil- lon au préalable. Pour le démontage du photomètre la conduite doit être complétement vidée au préalable. - Page 65 Maintenance Mode d'emploi TurBiScat ACTION INFO COMPL./ IMAGES Positionner l'unité de contrôle sur l'appareil TurbiScat. Veiller à ce que la pointe soit alignée sur l'encoche. Dommages sur la référence solide par une pose décalée de l'unité de con- trôle: Veiller à ne pas poser l'unité de contrôle de façon décalée sur le photomètre ou la tour-...
- Page 66 Séparer l'unité de contrôle du photo- de nettoyage (CIP). mètre. Remonter l'appareil TurBiScat dans la conduite et le remettre en service selon Chapitre 6. Nettoyer l'unité de contrôle selon Cha- pitre 9.4.5. 9.4.3 Vérification d'étalonnage à...
- Page 67 Maintenance Mode d'emploi TurBiScat Description de la vérification d'étalonnage à la formazine: ACTION INFO COMPL./ IMAGES Vider la conduite d'échantillon et s'assurer qu'elle est bien vidée. Mettre l'installation en état hors danger. Danger lors du démontage du photomètre sans avoir vidé...
- Page 68 Maintenance ACTION INFO COMPL./ IMAGES Positionner l'unité de contrôle sur l'appareil TurbiScat. La pointe doit être alignée sur l'en- coche. Fixer l'unité de contrôle par l'anneau articulé. Verser de l'eau distillée prudemment dans l'en- tonnoir jusqu'à environ la moitié de l'indicateur de niveau (X).
- Page 69 2. Séparer l'unité de contrôle du photomètre. de nettoyage (CIP). 3. Remonter la référence solide dans l'unité de contrôle. 4. Remonter l'appareil TurBiScat dans la con- duite et le remettre en service selon Cha- pitre 6. 5. Nettoyer l'unité de contrôle selon Chapitre 9.4.5.
-
Page 70: Réglage Du Point Zéro Des Canaux K3 (Color) Et K4 (Fouling)
Mode d'emploi TurBiScat Maintenance 9.4.4 Réglage du point zéro des canaux K3 (Color) et K4 (Fouling) Danger lors du démontage du photomètre sans avoir vidé la conduite d'échantil- lon au préalable. Pour le démontage du photomètre la conduite doit être complétement vidée au préalable. - Page 71 Mode d'emploi TurBiScat ACTION INFO COMPL./ IMAGES Positionner l'unité de contrôle sur l'appareil TurBiScat. La pointe doit être alignée sur l'en- coche. Fixer l'unité de contrôle par l'anneau articulé. Verser de l'eau distillée prudemment dans l'entonnoir jusqu'à environ la moitié de l'indi- cateur de niveau (X).
-
Page 72: Nettoyer L'unité De Contrôle
2. Séparer l'unité de contrôle u photomètre. de nettoyage (CIP). 3. Remonter la référence solide dans l'unité de contrôle. 4. Remonter l'appareil TurBiScat dans la con- duite et le remettre en service selon Cha- pitre 6. 5. Nettoyer l'unité de contrôle selon Chapitre 9.4.5. -
Page 73: Remplacer Les Joints Du Boîtier En Ligne Et Du Verre D'étanchéité
Maintenance Mode d'emploi TurBiScat Remplacer les joints du boîtier en ligne et du verre d'étan- chéité Danger lors du démontage du photomètre sans avoir vidé la conduite d'échantil- lon au préalable. Pour le démontage du photomètre la conduite doit être complétement vidée au préalable. - Page 74 Mode d'emploi TurBiScat Maintenance ACTION INFO COMPL./ IMAGES Retirer l'anneau articulé (X) du côté verre d'étanchéité et enlever la plaque de fermeture (Y). Des rayures sur le verre d'étanchéité peuvent provoquer des erreurs de me- sure: Lors du montage et démontage du verre d'étanchéité...
-
Page 75: Remplacer Le Pile Du Sicon
Maintenance Mode d'emploi TurBiScat Remplacer le pile du SICON Tension à danger de mort à l'intérieur de l'appareil: Le raccordement de conducteurs électriques sous tension peut représenter un danger de mort. Il peut également endommager les appareils. Respecter dans tous les cas les direc- DANGER! tives locales d'installations électriques. -
Page 76: Dépannage
Mode d'emploi TurBiScat Dépannage 10 Dépannage 10.1 Localisation de perturbations PERTURBATION VISIBLE INTERVENTION Absence d'affichage Vérifier la présence d'alimentation électrique. Vérifier si l'appareil est en service. Message d'erreur affiché Analyser le message d'erreur selon Chapitre 10.3. ... -
Page 77: Messages D'avertissement Et Leurs Effets
Dépannage Mode d'emploi TurBiScat 10.2 Messages d'avertissement et leurs effets Les avertissements attirent l'attention sur un état inhabituel. AVERTISSEMENTS Conséquences de l'apparition d'un avertissement pen- dant le service : L'appareil continue de fonctionner mais les résul- tats sont à considérer avec prudence. La cause du message d'avertissement devrait être éliminée à... -
Page 78: Messages D'erreur Et Leurs Effets
Mode d'emploi TurBiScat Dépannage AVERTISSEMENT DESCRIPTION CAUSES POSSIBLES Défaut électronique. Tech- CAPTEUR TEMP. Le capteur de la température interne est en panne. nicien de SAV EXT. MARCHE Une entrée numérique a déce- Dérangement extérieur. lé un évènement extérieur. - Page 79 Dépannage Mode d'emploi TurBiScat MESSAGE ERREUR DESCRIPTION CAUSES POSSIBLES Défaut électronique Techni- ANALOG V Une tension analogique in- terne est hors norme. cien de SAV ERR.MESURE La saisie de la mesure est per- L’appareil n’est pas monté sur turbée...
-
Page 80: Messages D'erreur Prioritaires Et Leurs Effets
Mode d'emploi TurBiScat Dépannage 10.4 Messages d'erreur prioritaires et leurs effets La cause d'une erreur prioritaire est une perturbation grave. PRUDENCE! PRIO (ERREURS PRIORITAIRES) L'apparition d'une erreur prioritaire pendant le fonc- tionnement provoque les effets suivants: Les valeurs de mesure vont à 0. -
Page 81: Effectuer Un Sensor-Check
Dépannage Mode d'emploi TurBiScat 10.5 Effectuer un sensor-check Le sensor-check est une procédure de vérification interne de plausibilité du photomètre qui est exécuté automatiquement une fois par jour. L’intervalle peut être réglé librement ou supprimé. Indépendamment de cet automatisme, il est possible de le déclencher à tout mo- ment manuellement ou par un signal de commande extérieur (... -
Page 82: Service Clientèle
11 Service clientèle Pour tout renseignement s’adresser au service après-vente de votre pays ou région. S’il ne vous est pas connu, le service clientèle de SIGRIST-PHOTOMETER AG en Suisse vous com- munique volontiers son adresse. Une liste des représentants SIGRIST se trouve sur le site www.photometer.com. -
Page 83: Mise À L'arrêt/ Stockage
Mise à l’arrêt/ stockage Mode d'emploi TurBiScat 12 Mise à l’arrêt/ stockage 12.1 Mise à l'arrêt du photomètre Risque couru en démontant le photomètre sans avoir vidé la conduite de produit auparavant. Il serait dangereux de retirer le photomètre d’une conduite pleine de produit puisque l’inondation résultante pourrait endommager l’installation et provoquer des lésions corpo-... -
Page 84: Stockage Du Photomètre
Mode d'emploi TurBiScat Mise à l’arrêt/ stockage 12.2 Stockage du photomètre Le stockage des appareils ne nécessite pas de conditions particulières. Veiller toutefois aux points suivants: Le photomètre et l’unité de commande contiennent des composants électroniques. Le stockage doit donc tenir compte des conditions usuelles pour ces matériaux. Veiller en particulier à... -
Page 85: Emballage/ Transport/ Retour
Les informations précises sur la matière mesurée doivent parvenir à SIGRIST- PHOTOMETER avant l'envoi pour réparation, ce qui permettra de prendre les précau- tions nécessaires dès le déballage. Pour emballer l'appareil TurBiScat utiliser si possible l'emballage d'origine. S'il n'est plus dis- ponible, veiller aux indications suivantes: ... -
Page 86: Elimination
Mode d'emploi TurBiScat Elimination 14 Elimination L’élimination du photomètre et de ses appareils périphériques doit respecter les règlements locaux. Le photomètre et l’unité de commande ne comportent pas de sources de rayonnement nui- sibles à l’environnement. Les différents matériaux seront éliminés ou réutilisés comme suit:... -
Page 87: Pièces De Rechange
Pièces de rechange Mode d'emploi TurBiScat 15 Pièces de rechange Le tableau suivant liste les pièces de rechange et leurs numéros d'article mentionnés dans ce document: NUMERO ARTICLE DESIGNATION REMARQUES 111391 Sachet de dessiccant Rubingel, 30g 111834 Batterie 3V CR 2032 (batterie bouton) -
Page 88: Index
Mode d'emploi TurBiScat Index 16 Index Adaptateur de carte SD ........27 HART..............35 Avertissements ............. 77 Horizontal ............22 Blocage de l'écran ..........46 Installation électrique .......... 25 Boîte de raccordement ......... 30 Internet, sécurité ..........20 Boîtier en ligne ............. 22 Interventions de maintenance ...... - Page 89 Index Mode d'emploi TurBiScat Première mise en route ........38 Symboles d‘avertissement sur l‘appareil ....20 Prise Ethernet ............27 Symboles de danger ..........9 Prise USB .............. 27 Symboles de danger sur l‘appareil ....... 20 Profibus DP ............32 Profinet IO dans SICON ........
- Page 90 SIGRIST-PHOTOMETER SA Tel. +41 41 624 54 54 Hofurlistrasse 1 +41 41 624 54 55 CH-6373 Ennetbürgen info@photometer.com Suisse www.photometer.com...
