telluria GARAGE 3663 Instructions De Montage

Masquer les pouces

Publicité

Liens rapides

Télécharger ce manuel

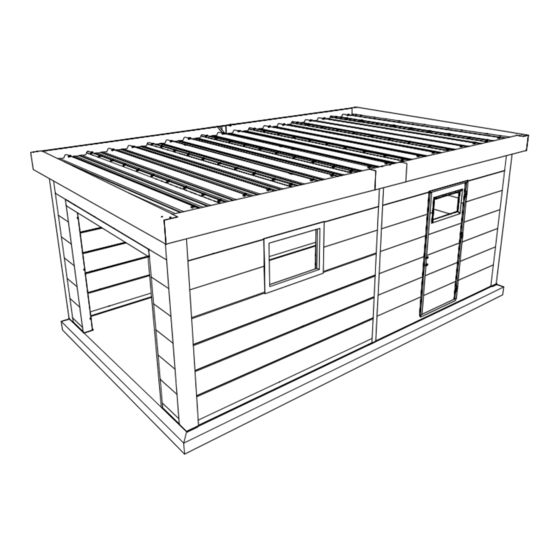

GARAGE 3663
INSTRUCTIONS DE MONTAGE
MONTAGE HANDLEIDING
ASSEMBLY INSTRUCTIONS
MONTAGEANLEITUNG
Projet numéro / Project nummer / Project number / Projekt Nummer :
............................................................................................................................................
QC-numéro / QC-nummer / QC-number / QC-Nummer :
............................................................................................................................................
Couleur / Kleur / Colour / Farbe:
Blanc, Wit, White, Weiß
Gris clair, Licht grijs, Light grey, Lichtgrau
Anthracite, Antraciet, Anthracite, Granitgrau
STEEL OF LIFE
1-03-2023

Publicité

loading

Manuels Connexes pour telluria GARAGE 3663

Sommaire des Matières pour telluria GARAGE 3663

  • Page 1 GARAGE 3663 INSTRUCTIONS DE MONTAGE MONTAGE HANDLEIDING ASSEMBLY INSTRUCTIONS MONTAGEANLEITUNG Projet numéro / Project nummer / Project number / Projekt Nummer : ............................QC-numéro / QC-nummer / QC-number / QC-Nummer : ............................Couleur / Kleur / Colour / Farbe: Blanc, Wit, White, Weiß...
  • Page 2 GARAGE 3663 Nous vous invitons à lire attentivement le présent mode d’emploi. Vous y trouverez les caractéristiques techniques ainsi que toutes les informations utiles en vue d’un fonctionnement correct. Les données techniques figurant dans cette publication peuvent être modifiées à tout moment et sans avis préalable et ce, pour des raisons techniques ou commerciales..
  • Page 3 GARAGE 3663 Liste des composants / Stukslijst / Partslist / Teileliste Pour la liste actuelle des pièces, voir pièce jointe. Voor de actuele stuklijst zie bijlage. For the current parts list see attachment. Aktuelle Stückliste siehe Anhang. Fundament • Le sol doit être plat et de niveau. Le sol doit être réalisé pour permettre une fixation adéquate de l’abris de jardin.
  • Page 4 GARAGE 3663 Version ‘porte droite’ / Versie ‘deur rechts’ / version ‘door right’ / Version ‘Tür rechts’ Version ‘porte gauche’ / Versie ‘deur links’ / version ‘door left’ / Version ‘Tür links’ 1-03-2023...
  • Page 5 GARAGE 3663 Composition / Compositie / Composition / Zusammensetzung 1-03-2023...
  • Page 6 GARAGE 3663 Paroi / Wand / Wall / Wand JDA33 Paroi / Wand / Wall / Wand 1-03-2023...
  • Page 7 GARAGE 3663 Le principe de la construction du mur (POW). Het principe van de opbouw van de wand (POW). The principle of building the wall (POW). Aufbau der wandelemente (POW). SD18 Paroi / Wand / Wall / Wand Tourner encadrement / Kader omdraaien / Turn Frame / Rahmen umdrehen...
  • Page 8 GARAGE 3663 SD18 Paroi / Wand / Wall / Wand Paroi / Wand / Wall / Wand 1-03-2023...
  • Page 9 GARAGE 3663 SD18 Paroi / Wand / Wall / Wand Tourner encadrement / Kader omdraaien / Turn Frame / Rahmen umdrehen Paroi / Wand / Wall / Wand 1-03-2023...
  • Page 10 GARAGE 3663 SD18 Paroi / Wand / Wall / Wand Tourner encadrement / Kader omdraaien / Turn Frame / Rahmen umdrehen Paroi / Wand / Wall / Wand 1-03-2023...
  • Page 11 GARAGE 3663 Paroi / Wand / Wall / Wand SD18 Paroi / Wand / Wall / Wand 1-03-2023...
  • Page 12 GARAGE 3663 SD18 CP05 Paroi / Wand / Wall / Wand CP01 SD18 Paroi / Wand / Wall / Wand 1-03-2023...
  • Page 13 GARAGE 3663 CP02i SD18 Paroi / Wand / Wall / Wand Paroi / Wand / Wall / Wand 1-03-2023...
  • Page 14 GARAGE 3663 Le principe de la construction du mur, voir pages 9 à 15 (POW). Het principe van de opbouw van de wand, zie pagina 9 tot en met 15 (POW). The principle of building the wall, see pages 9 through 15 (POW).
  • Page 15 GARAGE 3663 CP01 CP05 CP02i SD18 C/D1 Paroi / Wand / Wall / Wand C/D1 Paroi / Wand / Wall / Wand 1-03-2023...
  • Page 16 GARAGE 3663 TOOL3 C/D1 Paroi / Wand / Wall / Wand DA33VR 6X DA33 C/D1 Paroi / Wand / Wall / Wand 1-03-2023...
  • Page 17 GARAGE 3663 45° C/D1 Paroi / Wand / Wall / Wand DA30 DA24 C/D1 Paroi / Wand / Wall / Wand 1-03-2023...
  • Page 18 GARAGE 3663 revêtement intérieur binnenbekleding interior lining Innenverkleidung TOOL3 C/D1 Paroi / Wand / Wall / Wand DI30 DI33V DI24 DI33 C/D1 Paroi / Wand / Wall / Wand 1-03-2023...
  • Page 19 GARAGE 3663 SD18 C/D1 Paroi / Wand / Wall / Wand CP05 SD18 C/D1 Paroi / Wand / Wall / Wand 1-03-2023...
  • Page 20 GARAGE 3663 CP02g CP02i SD18 C/D1 Paroi / Wand / Wall / Wand Paroi / Wand / Wall / Wand 1-03-2023...
  • Page 21 GARAGE 3663 JDA30W90 B1BW J09_W90 J30_W09 Paroi / Wand / Wall / Wand Paroi / Wand / Wall / Wand 1-03-2023...
  • Page 22 GARAGE 3663 SD18 Paroi / Wand / Wall / Wand B2/CD1 Paroi / Wand / Wall / Wand 1-03-2023...
  • Page 23 GARAGE 3663 CP02g CP05 CP02i SD18 B2/CD1 Paroi / Wand / Wall / Wand DA30 DA10.5 B2/CD1 Paroi / Wand / Wall / Wand 1-03-2023...
  • Page 24 GARAGE 3663 DI30 DI10.5 B2/CD1 Paroi / Wand / Wall / Wand Paroi / Wand / Wall / Wand 1-03-2023...
  • Page 25 GARAGE 3663 Le principe de la construction du mur, voir pages 9 à 15 (POW). Het principe van de opbouw van de wand, zie pagina 9 tot en met 15 (POW). The principle of building the wall, see pages 9 through 15 (POW).
  • Page 26 GARAGE 3663 B1/B2/CD1 Paroi / Wand / Wall / Wand SD18 B1/B2/CD1 Paroi / Wand / Wall / Wand 1-03-2023...
  • Page 27 GARAGE 3663 KB.M12 B1/B2/CD1 Paroi / Wand / Wall / Wand DA30 DA27 DA10.5 4X DA09 TOOL3 DA30 4X DA27 B1/B2/CD1 Paroi / Wand / Wall / Wand 1-03-2023...
  • Page 28 GARAGE 3663 TOOL3 DI30 DI27 DI10.5 4X DI09 4X DI30 4X DI27 B1/B2/CD1 Paroi / Wand / Wall / Wand SD18 B1/B2/CD1 Paroi / Wand / Wall / Wand 1-03-2023...
  • Page 29 GARAGE 3663 CP05 SD18 B1/B2/CD1 Paroi / Wand / Wall / Wand CP02g SD18 CP02i B1/B2/CD1 Paroi / Wand / Wall / Wand 1-03-2023...
  • Page 30 GARAGE 3663 Le principe de la construction du mur, voir pages 9 à 15 (POW). Het principe van de opbouw van de wand, zie pagina 9 tot en met 15 (POW). The principle of building the wall, see pages 9 through 15 (POW).
  • Page 31 GARAGE 3663 Paroi / Wand / Wall / Wand B1/B2/CD1/D2 Paroi / Wand / Wall / Wand 1-03-2023...
  • Page 32 GARAGE 3663 SD18 B1/B2/CD1/D2 Paroi / Wand / Wall / Wand KB.M12 B1/B2/CD1/D2 Paroi / Wand / Wall / Wand 1-03-2023...
  • Page 33 GARAGE 3663 TOOL3 7X DA30 7X DA27 B1/B2/CD1/D2 Paroi / Wand / Wall / Wand TOOL3 7X DI30 7X DI27 B1/B2/CD1/D2 Paroi / Wand / Wall / Wand 1-03-2023...
  • Page 34 GARAGE 3663 SD18 B1/B2/CD1/D2 Paroi / Wand / Wall / Wand CP05 SD18 B1/B2/CD1/D2 Paroi / Wand / Wall / Wand 1-03-2023...
  • Page 35 GARAGE 3663 CP01 CP02i SD18 B1/B2/CD1/D2 Paroi / Wand / Wall / Wand Paroi / Wand / Wall / Wand 1-03-2023...
  • Page 36 GARAGE 3663 JDA33_W24 B1BGP J24_W24 J045G Paroi / Wand / Wall / Wand Paroi / Wand / Wall / Wand 1-03-2023...
  • Page 37 GARAGE 3663 SD18 Paroi / Wand / Wall / Wand DA33G TOOL3 Paroi / Wand / Wall / Wand 1-03-2023...
  • Page 38 GARAGE 3663 DA33 TOOL3 Paroi / Wand / Wall / Wand SD18 Paroi / Wand / Wall / Wand 1-03-2023...
  • Page 39 GARAGE 3663 A045G A/B/C/D Paroi / Wand / Wall / Wand A/B/C/D Paroi / Wand / Wall / Wand 1-03-2023...
  • Page 40 GARAGE 3663 CP02g CP05 CP02i SD18 A/B/C/D Paroi / Wand / Wall / Wand CP01 CP05 SD18 CP02i A/B/C/D Paroi / Wand / Wall / Wand 1-03-2023...
  • Page 41 GARAGE 3663 KB.M12 A/B/C/D Paroi / Wand / Wall / Wand DA045 A/B/C/D Paroi / Wand / Wall / Wand 1-03-2023...
  • Page 42 GARAGE 3663 12X DI04 A/B/C/D Paroi / Wand / Wall / Wand Installez la porte maintenant, voir la pièce jointe. Installeer deur nu, zie bijlage. Install door now, see attachment. Tür jetzt montier- en, siehe Anhang. Porte / Deur / Door / Tür...
  • Page 43 GARAGE 3663 X= Y 1-03-2023...
  • Page 44 GARAGE 3663 1-03-2023...
  • Page 45 GARAGE 3663 KB.M12 Exemple donné pour un sous-sol en béton. Fixer l’abri de jardin dans les règles de l’art. Voorbeeld is voor beton-ondergrond. Tuinhuisje fixeren volgens de regels van de kunst. Example is for concrete substrate. Fix the garden shed in accordance with good practise.
  • Page 46 GARAGE 3663 KHG24 SD18 Porte de garage / Garagepoort / Garage door / Garagentor KHG24 Porte de garage / Garagepoort / Garage door / Garagentor 1-03-2023...
  • Page 47 GARAGE 3663 KG-Hoek Porte de garage / Garagepoort / Garage door / Garagentor SD18 KVGAF Porte de garage / Garagepoort / Garage door / Garagentor 1-03-2023...
  • Page 48 GARAGE 3663 SD18 KHGAF Porte de garage / Garagepoort / Garage door / Garagentor IGaK IGaK IGaL IGaL A/B/C/D Paroi / Wand / Wall / Wand 1-03-2023...
  • Page 49 GARAGE 3663 SD18 SD18 Paroi / Wand / Wall / Wand Paroi / Wand / Wall / Wand 1-03-2023...
  • Page 50 • Garage 3663: 1 water drain pipe is located as standard on the left front and one on the left rear (with standard roof slope from right to left). If you prefer the slope of the roof from left to right, 1 water drainage pipe is located on the right-hand side at the front and one on the right-hand side at the back.
  • Page 51 GARAGE 3663 So.3810 So.2190 So.2910G Si.3810 Si.2190 Si.2910 SD18 Toit / Dak / Roof / Dach SD18 Toit / Dak / Roof / Dach 1-03-2023...
  • Page 52 GARAGE 3663 SD18 MVTop Toit / Dak / Roof / Dach SD18 Toit / Dak / Roof / Dach 1-03-2023...
  • Page 53 GARAGE 3663 2X X30GBDL 2X XGBDL Toit / Dak / Roof / Dach 2X X30GBDH XGBDH Toit / Dak / Roof / Dach 1-03-2023...
  • Page 54 GARAGE 3663 SD18 CP10 CP10 Toit / Dak / Roof / Dach Toit / Dak / Roof / Dach 1-03-2023...
  • Page 55 Retirer la bande / Tape verwijderen / Remove tape / Klebeband entfernen ZC3G ZWG_32 ZWG_2800 ZWGV ZWG_32 ZWG_2800 SD18 Drain / Afwatering / Drainage / Drainage Drain / Afwatering / Drainage / Drainage 1-03-2023...
  • Page 56 GARAGE 3663 Toit / Dak / Roof / Dach 3663G-1 JI Garage 1 165mm !! 85.5mm !! 145mm !! Toit / Dak / Roof / Dach 1-03-2023...
  • Page 57 GARAGE 3663 3663G-7 3663G-6 3663G-5 3663G-4 3663G-3 3663G-2 3663G-1 Toit / Dak / Roof / Dach 165mm !! 85.5mm !! 145mm !! Drain / Afwatering / Drainage / Drainage 1-03-2023...
  • Page 58 GARAGE 3663 CP09 SD18 Toit / Dak / Roof / Dach CP09 SD18 Toit / Dak / Roof / Dach 1-03-2023...
  • Page 59 GARAGE 3663 Angle / Hoek / Corner / Ecke Angle / Hoek / Corner / Ecke 1-03-2023...
  • Page 60 GARAGE 3663 Angle / Hoek / Corner / Ecke ZCG3900 SD18 Angle / Hoek / Corner / Ecke 1-03-2023...
  • Page 61 GARAGE 3663 ZAG3900 SD18 Toit / Dak / Roof / Dach ZBG_3250 ZBG2800 ZBGV-V2 SD18 Toit / Dak / Roof / Dach 1-03-2023...
  • Page 62 GARAGE 3663 SD18 Toit / Dak / Roof / Dach SD18 Toit / Dak / Roof / Dach 1-03-2023...
  • Page 63 GARAGE 3663 SD130 Toit / Dak / Roof / Dach SD130 Toit / Dak / Roof / Dach 1-03-2023...
  • Page 64 GARAGE 3663 SD30 Toit / Dak / Roof / Dach Toit / Dak / Roof / Dach 1-03-2023...
  • Page 65 GARAGE 3663 Fenêtre / Venster / Window / Fenster KV2P SD18 Fenêtre / Venster / Window / Fenster 1-03-2023...
  • Page 66 GARAGE 3663 Fenêtre / Venster / Window / Fenster SD18 Fenêtre / Venster / Window / Fenster 1-03-2023...
  • Page 67 GARAGE 3663 SD18 KH09 Fenêtre / Venster / Window / Fenster Fenêtre / Venster / Window / Fenster 1-03-2023...
  • Page 68 GARAGE 3663 H= ±1400 H= ±650 SD25 Drain / Afwatering / Drainage / Drainage W2_300 Drain / Afwatering / Drainage / Drainage 1-03-2023...
  • Page 69 GARAGE 3663 SD18 Flex_78C ±150mm Flex_78B Flexidoor Flex_78C Flex_78A Flexidoor 04/2020 1-03-2023...
  • Page 70 GARAGE 3663 Flexidoor Visser après avoir installé le portail. SD18 Vastschroeven na installatie van de poort. Tighten the screws after installing the gate. Festschrauben nach dem Einbau des Tors. Flexidoor 1-03-2023...
  • Page 71 GARAGE 3663 1-03-2023...
  • Page 72 2396 3309 3574 BETON 3765...
  • Page 73 Copyright Telluria. All rights reserved. Nothing in this publication may be reproduced or distributed without written permission from Telluria. The information in this publication is subject to change for technical and/or commercial reasons at any time and without notice. Achten Sie auf die Umwelt! Um eine ordnungsgemäße Entsorgung zu gewährleisten, müssen die verschiedenen Materialien entsprechend den geltenden...
