6.3.4- RACCORDEMENT SECTEUR AC DE LA STATION DE CHARGE TRIPHASÉE

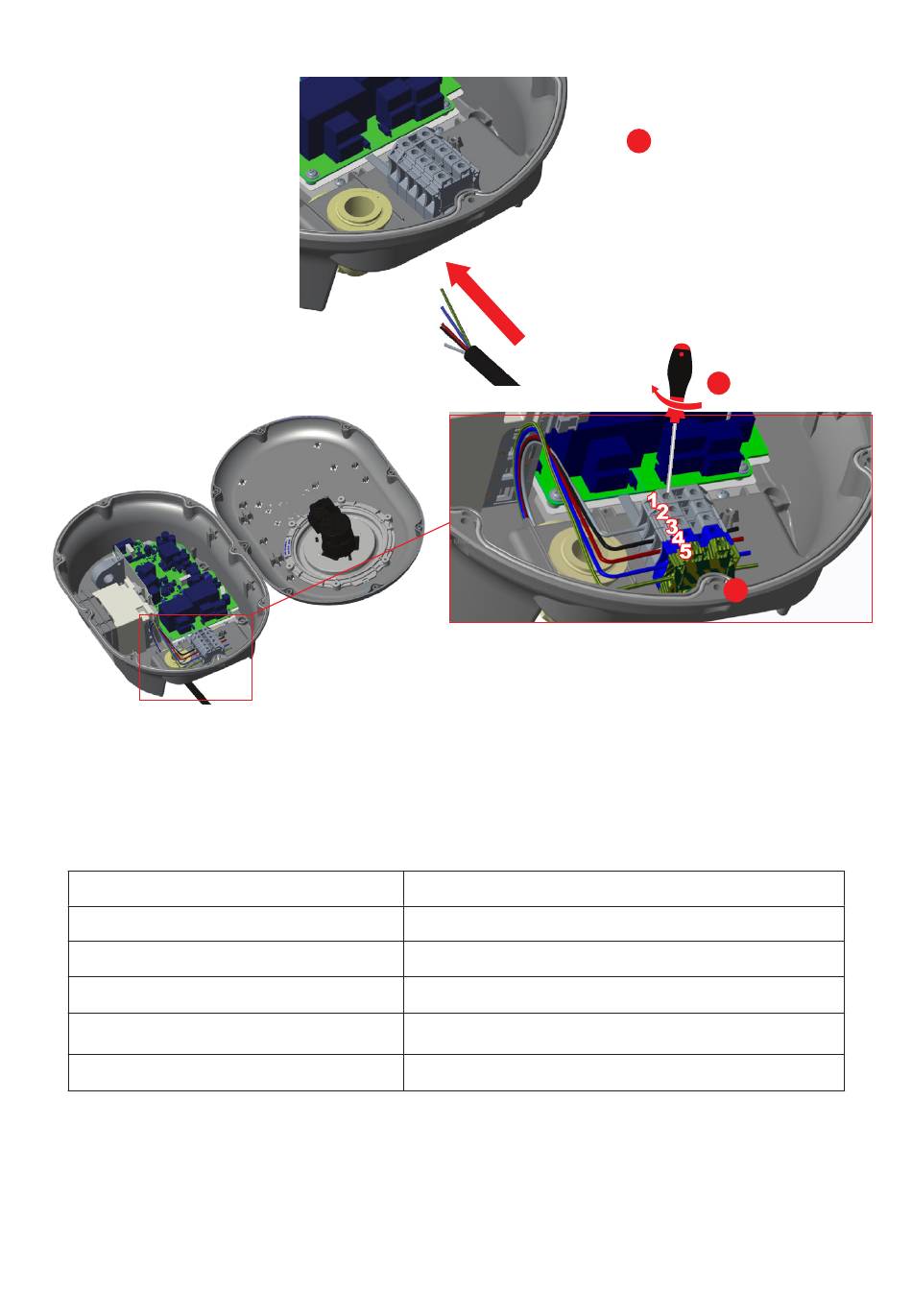

1-Insérez les câbles dans le bornier comme indiqué sur l'image.
faire correspondre le numéro de Borne Électrique avec la Couleur du Câble AC.
2-
Serrez les vis du bornier comme indiqué sur l'image avec le torque de serrage de 1.9-2 Nm.
Borne électrique
1
2
3
4
5
Si vous souhaitez installer la borne de recharge triphasée en monophasé, le raccordement du
câble de phase doit être effectué sur la borne L1 comme indiqué sur la figure dans le STATION DE
CHARGE MONOPHASÉE RACCORDEMENT SECTEUR AC Rubrique CONNEXION.
© 12.2023 IZI by EDF - Tous droits réservés
Consultez le tableau ci-dessous pour
Couleur du câble AC
AC L3 (Gris)
AC L2 (Noir)
AC L1 (Marron)
AC Neutre (Bleu)
Mise à la terre (Vert-Jaune)
1
2
1
Français - 21
