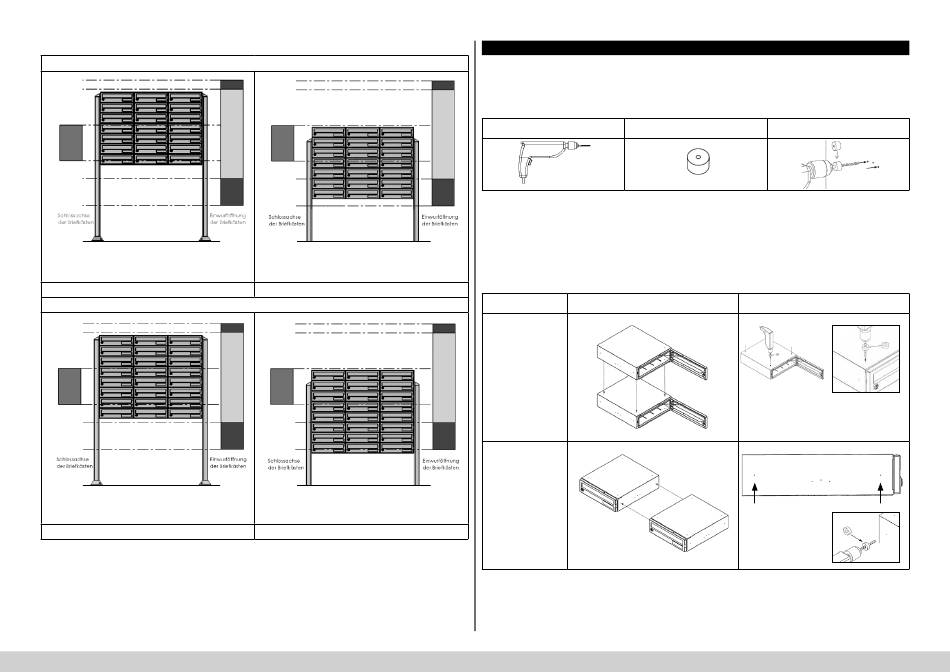

Montage d'installation : Installation à 21 ensembles BK-A-625 (7 rangées, 3 colonnes), variante 2
Pieds Terzo V11-F
Montage d'installation : Installation à 24 ensembles BK-A-625 (8 rangées, 3 colonnes)
Pieds Terzo V11-F
Instructions de montages d'installations | Boîtes aux lettres A-625
Bétonné
Bétonné
Étape 4 : Préperçage spécifique pour l'installation à monter
Le préperçage des éléments de l'installation est nécessaire pour tous les types de montage de l'installation. Selon la
combinaison d'installations prévue, l'étape suivante consiste à percer les boîtes aux lettres A. Les outils suivants sont
nécessaires pour la réalisation des perçages.
Tableau 6 : Outils pour le préperçage des boîtes aux lettres eBoxx A
Non fourni
Fourni avec la boîte aux lettres
Ø 6,0 mm
La bague élastique fournie sert de protection contre les rayures et doit être placée sur le foret lors de tous les travaux de
perçage sur l'installation. Reportez-vous au tableau 7 pour connaître les positions de perçage nécessaires à votre com-
binaison d'installations. Pour ce faire, des dépressions sont prévues en usine sur les surfaces extérieures des boîtes aux
lettres, lesquelles permettent d'y appuyer le foret sans risque de dérapage.
Remarque : Sur la face inférieure des boîtes aux lettres A, des trous ont déjà été percés en usine. Utilisez les bouchons en
caoutchouc fournis pour fermer ces trous si aucune autre boîte aux lettres n'est montée sous la dernière rangée de boîtes
aux lettres A.
Tableau 7 : Trous nécessaires pour l'assemblage
Combinaison
Combinaison prévue
Boîte aux lettres A
+
Boîte aux lettres A
(Vertical)
Boîte aux lettres A
+
Boîte aux lettres A
(Horizontal)
Application
Perçages requis
4x
2x
Français I 5
