Sommaire des Matières pour TINY FX

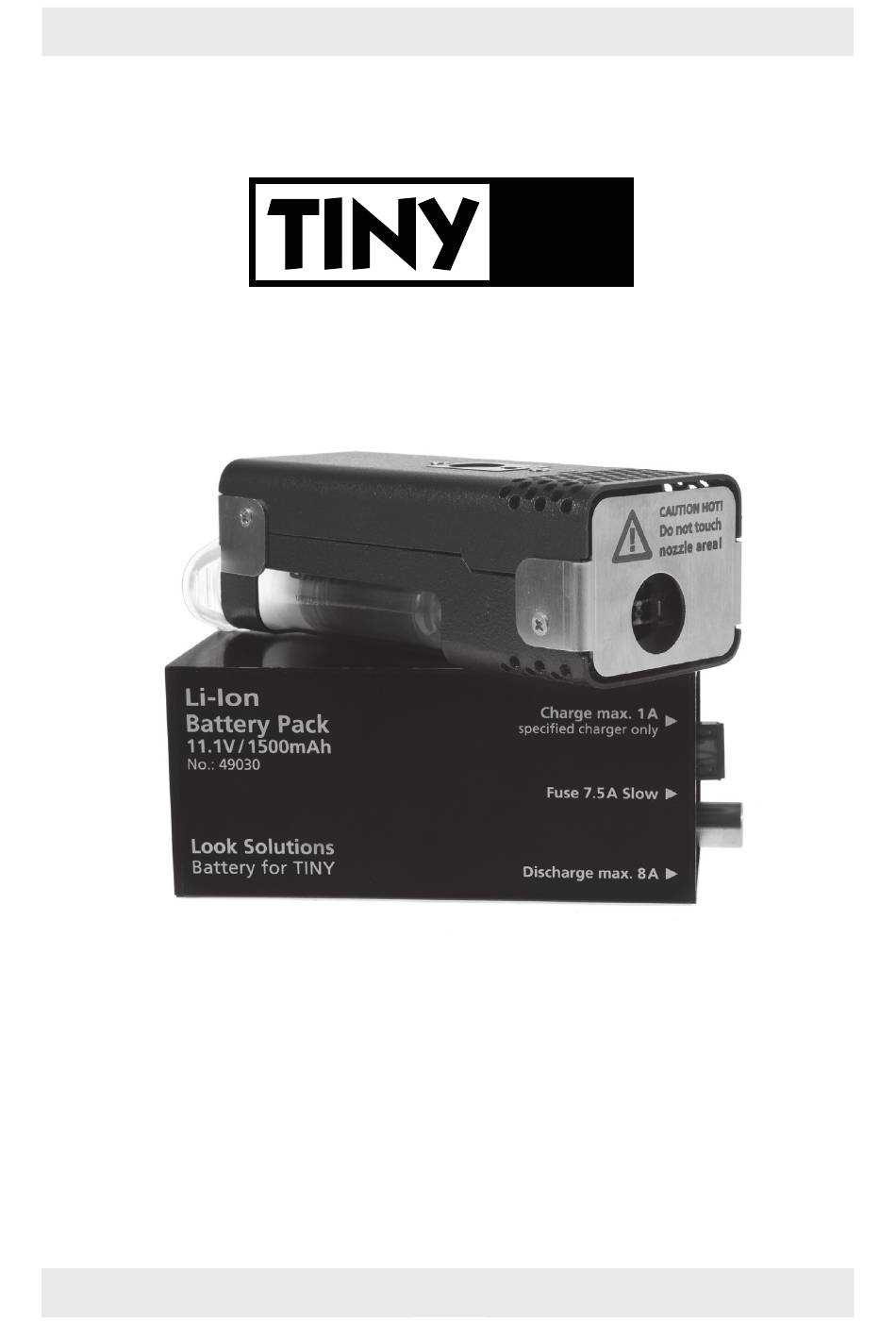

- Page 1 Mode d‘emploi a Look Solutions product...
-

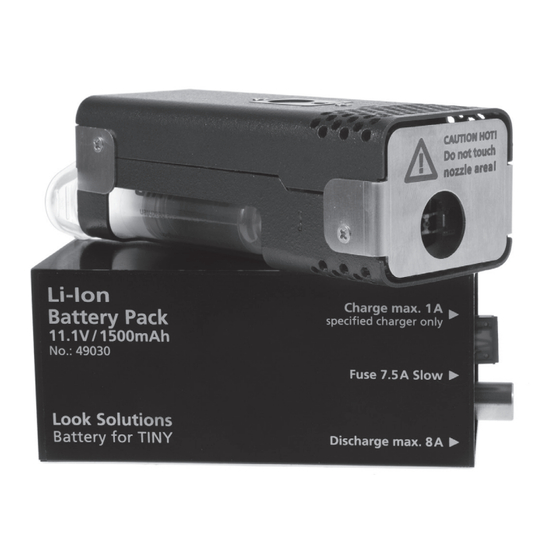

Page 2: Contenu De La Livraison
Contenu de la livraison – 1 Tiny FX – 1 câble d‘alimentation avec connecteurs Push-pull – 1 boîtier de commande avec câble à fiche jack – 1 accumulateur 11.1 V – 1 chargeur – 6 cartouches de liquide de 5 ml à visser –... -
Page 3: Table Des Matières
3. Désignation des éléments 4. Liquide 4.1 Généralités 4.2 Recharge des cartouches de liquide 5. Travailler avec Tiny FX 5.1 Choix d’un emplacement 5.2 Montage du Tiny FX 5.3 Mise en service 5.4 Programmation d‘une durée fixe d’émission de fumée 5.4.1 La programmation de la durée d‘émission... -
Page 4: Principe De Fonctionnement
Cela signifie qu’un liquide à base de glycol est vaporisé et se condense pour devenir de la fumée à la sortie de la duse. Toutefois, pour des raisons énergétiques, le corps de chauffe du Tiny FX n‘est à tempé- rature de fonctionnement (+ 300°C) que pendant les phases d‘émission de fumée. -
Page 5: Consignes De Sécurité
• Ne jamais laisser la distance de visibilité tomber en deçà de 2m. Vous portez la re- sponsabilité des personnes qui se déplacent dans l’espace enfumé. • N’utiliser avec l’appareil que le Tiny-Fluid livré avec lui. Tout autre liquide gicle, ne produit pas une fumée correcte, et abîme l’appareil. -
Page 6: Désignation Des Éléments
3. Désignation des éléments 1: · Zone d’aération 4: · Bouton Start 2: · Orifice de sortie de fumée 5: · LED jaune (indicateur de 3: · Vis cruciforme niveau de batterie et Afin de désolidariser de cache de signalisation des erreurs) protection inox du bâti de la machine 11: ·... - Page 7 3. Désignation des éléments · Connecteur Jack pour boîtier de commande ou récepteur de radio- · Duse de raccord commande de la machine au · Fiche de raccord réservoir de liquide alimentation via tube silicone · Bouton d‘étalonnage de l‘évaporateur 6: ·...
-
Page 8: Liquide
4. Liquide 4.1 Généralités Tiny FX est conçu pour être utilisé avec de liquide original Tiny-Fluid de la marque Look. L‘utilisation de liquide de marque différente annule la garantie. 4.2 Recharge des cartouches de liquide Les cartouches de liquide sont réutilisable et peuvent être re-remplies avec l‘aide du kit de recharge pour cartouche [12] compris dans la livraison. -
Page 9: Mise En Service
Tiny FX commence à émettre de la fumée, et ce, jusqu‘au moment où l‘utilisateur relache le bouton Start [4]. Dans le cas de l‘utilisation du boîtier de commande, raccorder celui-ci avec le Tiny FX en utilisant le câble à fiches Jack fournie dans la livraison. Pour déclencher un cycle d‘émission de fumée, presser le bouton start du boîtier de commande. -
Page 10: Programmation D'une Durée Fixe D'émission De Fumée
Connecter l‘accumulateur et le boîtier de commande avec le Tiny FX. b) Enfoncer le bouton Start [4] situé sur le Tiny FX jusqu‘à ce que la durée d‘émission désirée soit atteinte, puis valider en pressant brièvement le bouton Start du boîtier de commande. -
Page 11: Indication Du Niveau De Batterie
5. Travailler avec Tiny FX 5.5 Indication du niveau de batterie Le voyant jaune situé sur le Tiny FX indique entre autres l‘état de charge de la batte- rie: 1) le voyant clignote lentement: capacité de l’accumulateur entre 15% et 100%, fonctionnement normal 2) le voyant clignote rapidement: capacité... -
Page 12: Traitement Et Stockage
Après chaque utilisation, déconnectez l‘accumulateur du Tiny FX et rechargez-le. L‘accumulateur doit être rechargé, au plus tard, quand le LED jaune du Tiny FX [5] clignote rapidement (clignotement rapide = niveau de batterie faible). Afin de ne pas endommager l‘accumulateur, il est important d‘éviter absolument de le décharger totalement (la LED ne clignote plus du tout). -
Page 13: Consignes De Sécurité
6. L‘accumulateur 6.6 Consignes de securité – Ne pas laisser à portée des enfants – Ne pas chauffer à plus de 60°C et ne pas jeter dans le feu – Ne pas mettre en contact avec de l‘eau – Ne pas court-circuiter –... -
Page 14: Entretien Et Maintenance
7. Entretien et maintenance 7.1 Remplacement de l’évaporateur L’évaporateur miniature spécialement développé pour le Tiny FX a une durée de vie limitée. 7.1.1 Démontage de l’évaporateur a) Déconnecter le Tiny FX de sa batterie. b) Dévisser les deux vis cruciformes [3] avec un tournevis adapté. -
Page 15: Etalonnage De L'évaporateur
Un évaporateur non étalonné peut être la cause d‘une surchauffe et donc de la destruction de l‘évaporateur. Si la LED clignote, il est nécessaire de patienter que le Tiny FX passe en mode veille avant que celui-ci puisse être étalonné. -
Page 16: L'appareil Ne Fonctionne Pas Correctement
7.1). Attention: Il est absolument nécessaire de réétalonner l‘appareil après installation du nouvel évaporateur. – quintuple clignotement: Etallonage de l‘appareil impossible. Vérifier que vous avez correctement installé l‘évaporateur puis tenter à nouveau de réétalonner. – allumée en permanence: L‘accumulateur est vide. Déconnecter le Tiny FX et recharger l‘accumulateur. -
Page 17: Entretien Et Maintenance
Microprocesseur Commande Poussoir/Câble Télécommande/Radio Dimensions Tiny FX L 9.8 x l 4.4 x h 3.4 cm Masse TINY FX env. 180 g Fabriqué pour: Look Solutions - Fog machines made in Germany · Bünteweg 33 · DE - 30989 Gehrden... -
Page 18: Conditions Générales De Garantie
Toutes les pièces remplacées restent en notre possession. 3. L‘évaporateur du Tiny FX étant une pièce d‘usure à durée de vie limitée, celui-ci n‘est pas couvert par la garantie. Pour l‘accumulateur, nous accordons une garantie limitée de 6 mois. - Page 20 a Look Solutions product...
