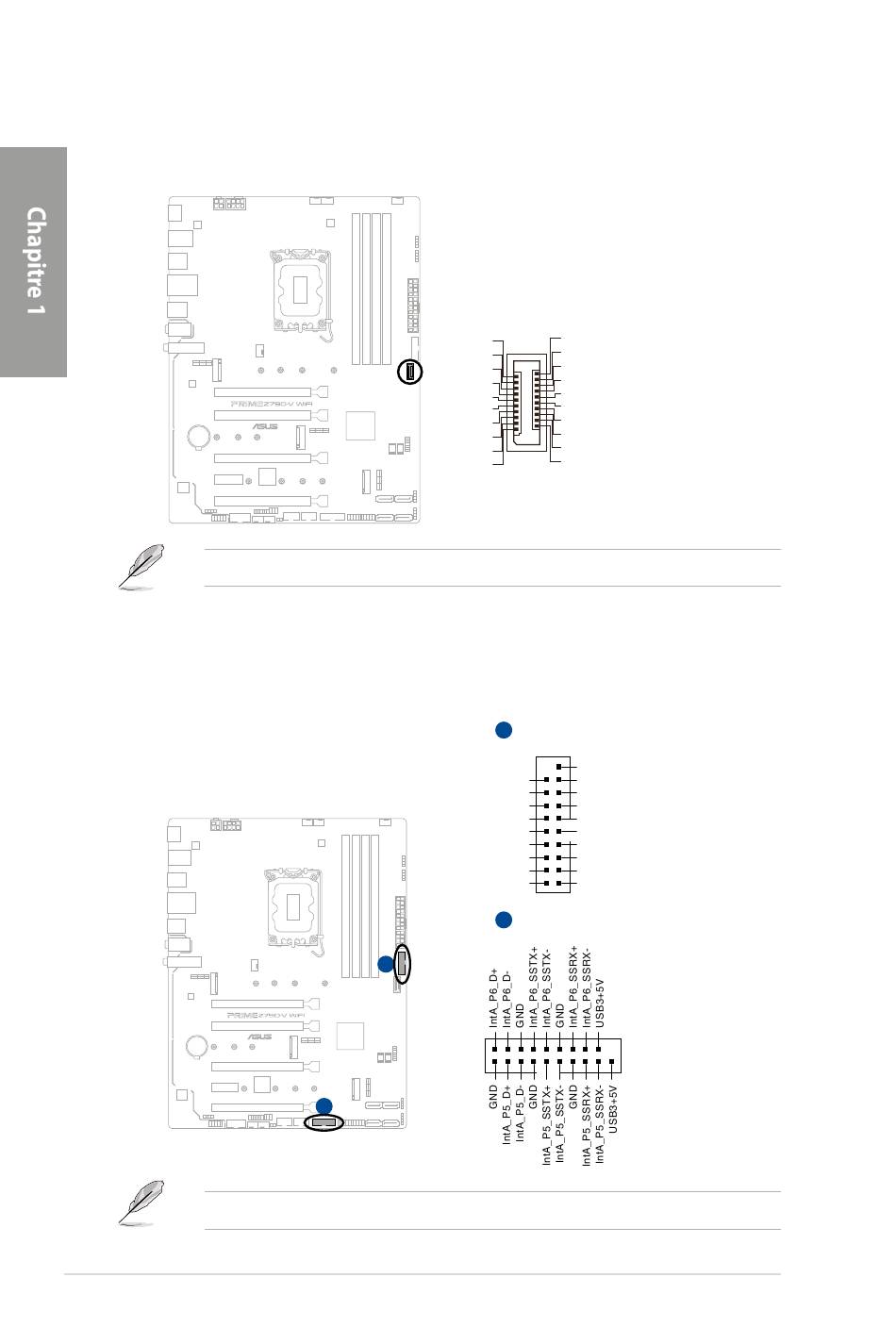

Connecteur pour port USB 3.2 Gen 1 Type-C® en façade
Le connecteur USB 3.2 Gen 1 Type-C® est dédié à la connexion d'un port USB 3.2 Gen 1
Type-C® supplémentaire en façade. Le connecteur USB 3.2 Gen 1 Type-C® offre des vitesses de
transfert allant jusqu'à 5 Gb/s.
Le module USB 3.2 Gen 1 Type-C® est vendu séparément.
9.
Connecteurs USB 3.2 Gen 1
Ces connecteurs sont dédiés à la connexion de ports USB 3.2 Gen 1 supplémentaires. Les
connecteurs USB 3.2 Gen 1 fournissent des vitesses de transfert jusqu'à 5 Gb/s.
Le module USB 3.2 Gen 1 est vendu séparément.
1-12
U32G1_C4
NC
NC
CC1
VBUS
RX1-
RX1+
GND
TX1-
TX1+
VBUS
USB3+5V
IntA_P8_SSRX-
IntA_P8_SSRX+
IntA_P8_SSTX-
IntA_P8_SSTX+
IntA_P8_D-
IntA_P8_D+
A
B
VBUS
TX2+
TX2-
GND
RX2+
RX2-
GND
D-
D+
CC2
U32G1_78
A
PIN 1
USB3+5V
IntA_P7_SSRX-
IntA_P7_SSRX+
GND
GND
IntA_P7_SSTX-
IntA_P7_SSTX+
GND
GND
IntA_P7_D-
IntA_P7_D+
GND
U32G1_56
B
PIN 1
