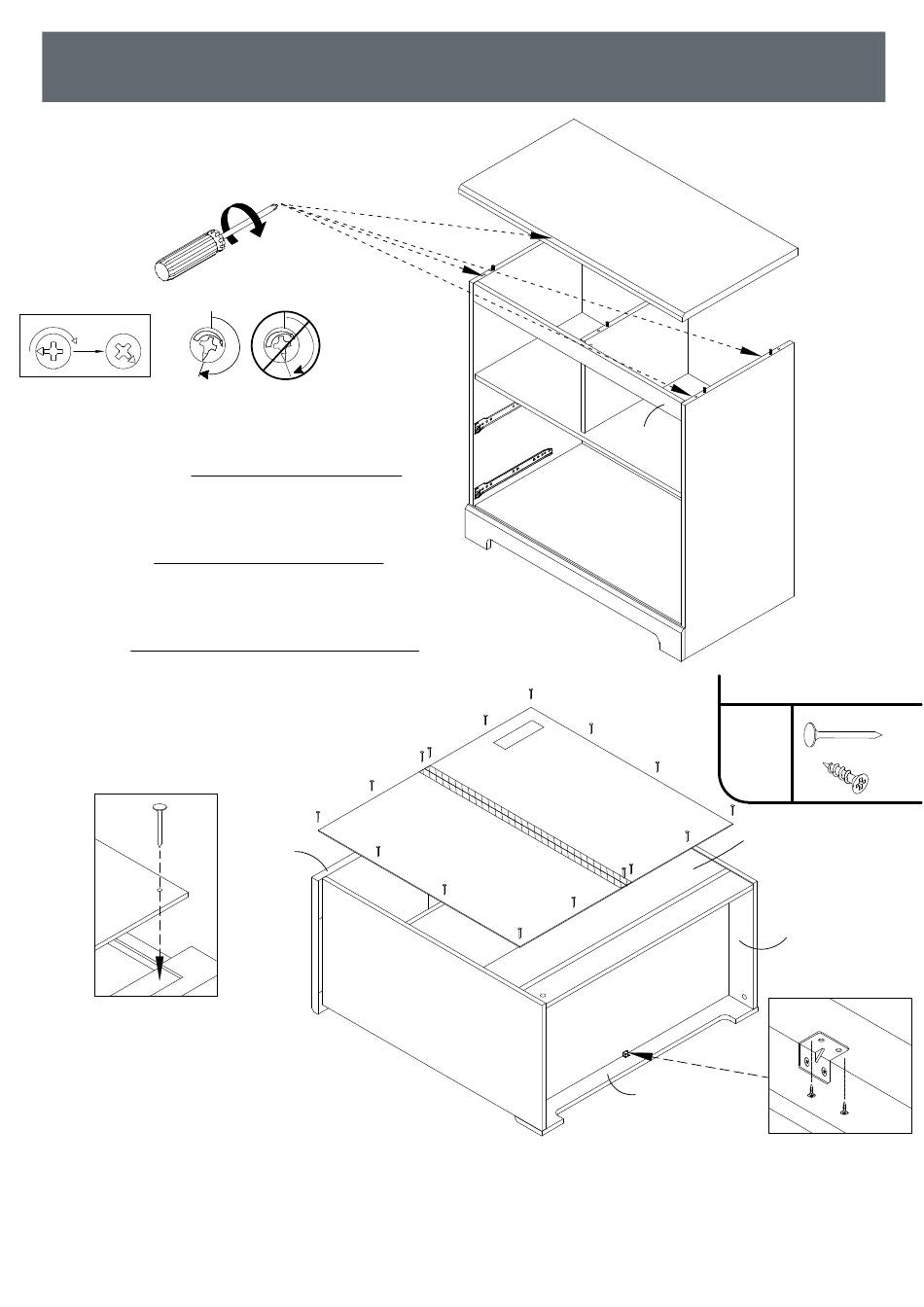

ASSEMBLY INSTRUCTIONS / INSTRUCTIONS D'ASSEMBLAGE /
INSTRUCCIONES DE ENSAMBLAJE
13
1
correct/
LOCK
correcto
- Insert N into G,H and S.
- Tighten right 1(X4) little more than a half turn
on G, H and S to lock them together.
- Insérer N dans G,H et S.
- Tourner 1(X4) un peu plus qu'un demi tour à droite
sur G, H et S pour les barrer ensemble.
- Insertar N en G,H y S.
- Girar 1(X4) un poco màs que una media vuelta hacia
la derecha sobre G, H y S para trancarlos juntos.
14
41
- Make sure the unit is level (squared).
- In beginning by the corners, nail P to
G, H, N and K with 41 (X16).
- Assurez vous que l'unité soit au niveau (à l'équerre).
- En commençant par les coins, clouer P à G, H, N,
et K avec 41 (X16).
- Cerciorarse de que la unidad se encuentre a nivel.
- Comenzando por las esquinas, clavar P a G, H, N, y K
con 41 (X16).
incorrect/
incorrecto
N
H
N
G
P
P
- Screw 30(X2) through 81(X1) into K.
- Visser 30(X2) à travers 81(X1) dans K.
- Atornillar 30(X2) a través de 81(X1) en K.
16
S
Q
H
Required/Requis/Requerido
X1
6
X2
R
G
K
81
M
41
30
K
30
M
