4.3.9 Fonction Position automatique du volet roulant
La fonction Position automatique du volet roulant, en cas de détection d'un mouvement, déplace
le volet roulant dans la position 1 réglée (Image 52). La durée de temporisation dans le détecteur de
commutation démarre. Après expiration de la durée de temporisation réglée, la position 2 (Image 52) est
accostée et le volet roulant s'arrête (Image 53).
Entrées
WHT505 - 1 -1
Maison

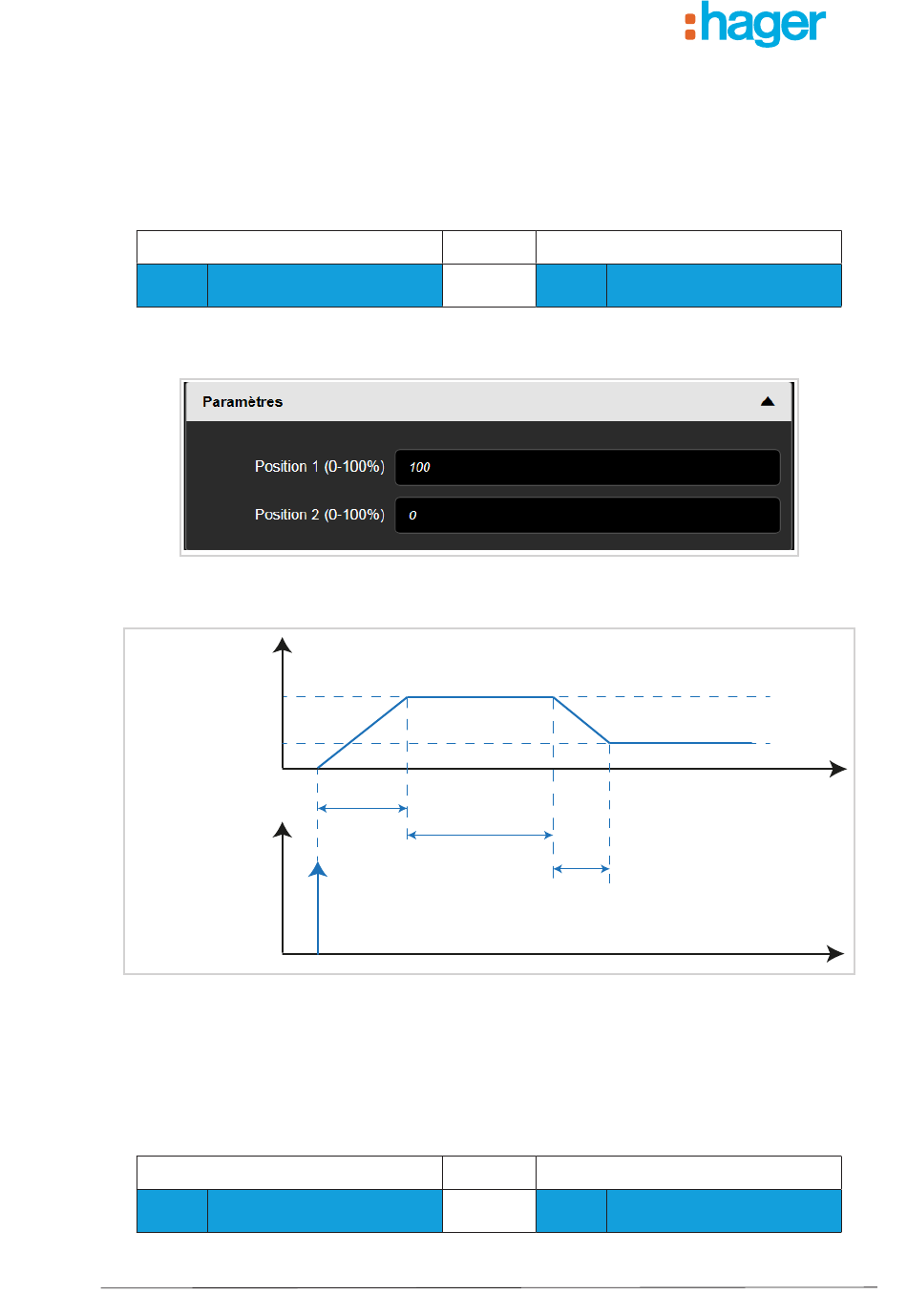

Image 51: Lien Fonction Position volet roulant et store
Image 52: Saisie de la position 1 et de la position 2
Sortie de volet
roulant/store
Fonction Position
automatique du
volet roulant
Image 53: Diagramme signal-temps Position automatique du volet roulant
4.3.10 Fonction Commutation automatique de l'angle des lamelles
La fonction Commutation automatique de l'angle des lamelles, en cas de détection d'un
mouvement, entraîne une modification de l'angle des lamelles dans la position Angle des
lamelles 1 (Image 55). La durée de temporisation dans le détecteur de commutation démarre.
Après expiration de la durée de temporisation réglée, l'angle des lamelles 2 (Image 55) est réglé.
Entrées
WHT505 - 1 -2
Maison
Image 54: Lien Fonction Position volet roulant et store
N° de commande WHT505
Temps de
déplacement
jusqu'à la position 1
Temporisation au
déclenchement
Page 34/47
TXA610 - 1 -1
Maison - Volet roulant
Temps de
déplacement
jusqu'à la position 2
TXA610 - 1 -1
Maison - Volet roulant
Sorties
Position 1
Position 2
Sorties
6LE00273A
