Connexion de l'onduleur au câble de signal de protection NS

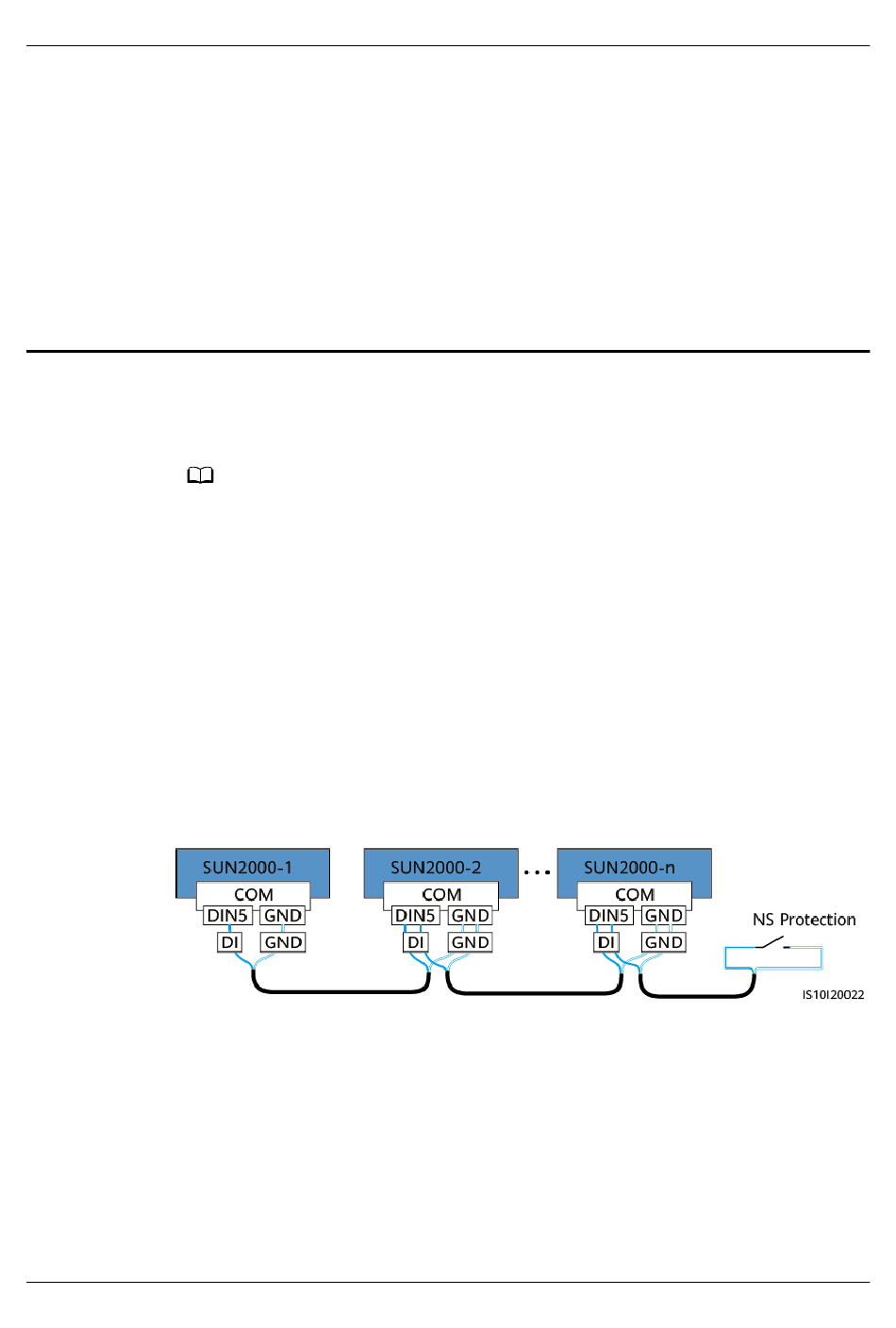

Figure F-1 Connexion des onduleurs en cascade au commutateur de protection NS
Édition 05 (30-01-2024)
REMAR QUE
l La fonction de protection NS est applicable au code de réseau VDE-AR-N-4105,
SWITZERLAND-NA/EEA:2020-LV230 ou FINLAND-EN50549-LV230.
l Le commutateur de protection NS est connecté à GND (broche 13) à une extrémité et à DIN5
(broche 15) à l'autre extrémité. Le commutateur est désactivé par défaut. Lorsque le commutateur est
activé, la protection NS est déclenchée. L'arrêt rapide et la protection NS utilisent les mêmes
broches : GND (broche 13) et DIN5 (broche 15). Par conséquent, vous ne pouvez utiliser qu'une
seule des fonctions.
l La connexion du commutateur de protection NS est la même pour un seul onduleur et pour les
onduleurs en cascade.
l Connectez-vous à l'application FusionSolar en tant qu'installateur, choisissez Mon > Mise en
service de l'appareil et connectez-vous au hotspot WLAN du SUN2000. Connectez-vous au
système de mise en service local en tant qu'utilisateur installateur, choisissez Paramètres >
Paramètres de fonction > Fonction contact sec et définissez Fonction contact sec sur Protection
NS.
