Informations générales

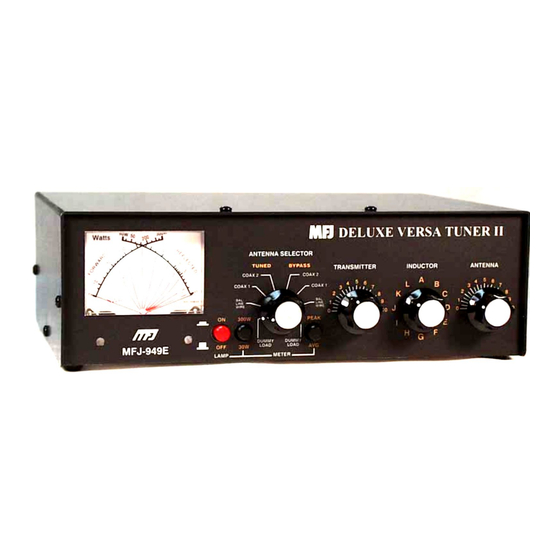

Le MFJ-949E est un syntoniseur d'antenne de 300 watts de puissance de sortie RF qui permet
d'adapter n'importe quel émetteur ou émetteur-récepteur à pratiquement n'importe quelle antenne.
La puissance crête ou moyenne, la puissance réfléchie et le TOS peuvent être lus sur le compteur à
aiguilles croisées éclairé.
Le MFJ-949E utilise un réseau d'adaptation en "T" et couvre toutes les bandes entre 160 et 10
mètres. Ce réseau accordera les dipôles, les veines inversées, les verticales, les fouets mobiles, les
faisceaux, les fils aléatoires, et beaucoup d'autres antennes. Le MFJ-949E a des connecteurs sur le
panneau arrière pour les lignes d'alimentation coaxiales, à un fil ou à deux fils. Un balun 4:1 intégré
permet d'utiliser des lignes d'alimentation équilibrées à fil ouvert, à double fil ou à double axe.
Un sélecteur d'antenne interne à huit positions permet de sélectionner une charge fictive intégrée de
50 ohms, deux sorties de ligne coaxiale séparées ou une sortie de ligne équilibrée à fil unique.
Toutes ces fonctions peuvent être sélectionnées dans des configurations accordées (avec le réseau
"T" du tuner en ligne) ou contournées (sans circuit d'accord).
TOS/wattmètre à lecture de crête
Le wattmètre à aiguilles croisées illuminé mesure la puissance FORWARD de crête ou moyenne,
la puissance REFLECTED et le TOS. Le wattmètre est actif dans toutes les positions du sélecteur
d'antenne. Pour utiliser le wattmètre sans le circuit d'accord, sélectionnez l'une des positions du
sélecteur d'antenne sous BYPASS.
La plage de puissance directe et réfléchie à pleine échelle du wattmètre est contrôlée par le
commutateur METER de gauche qui sélectionne 300W ou 30W. Si la puissance de sortie de
l'émetteur est supérieure à 30 watts, régler ce commutateur sur 300W (en position). Si votre

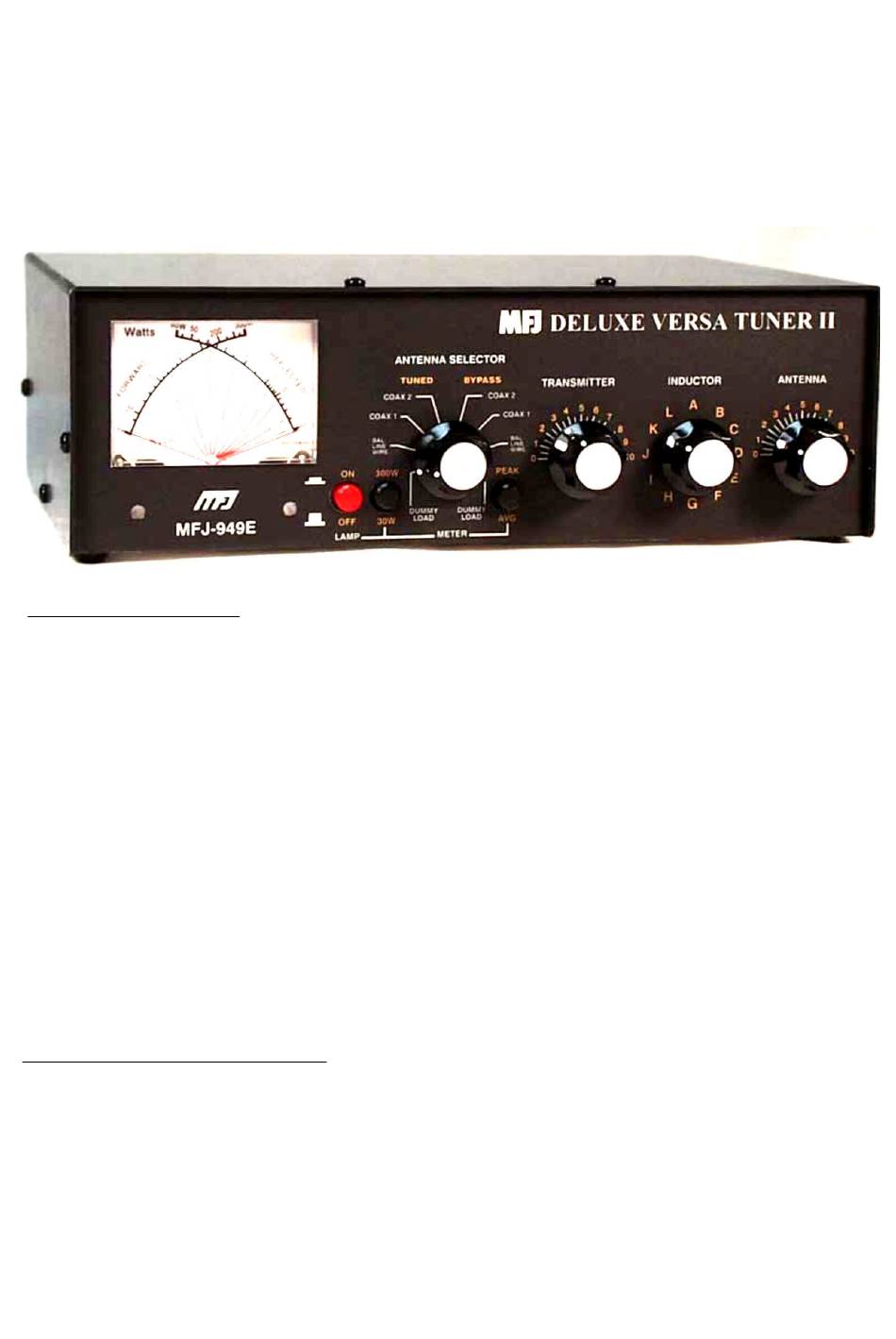

MFJ-949E Versa Tuner II
Manuel d'instruction
Traduction française non officielle

Publicité

loading

Sommaire des Matières pour MFJ 949E Versa Tuner II

  • Page 1 La puissance crête ou moyenne, la puissance réfléchie et le TOS peuvent être lus sur le compteur à aiguilles croisées éclairé. Le MFJ-949E utilise un réseau d'adaptation en "T" et couvre toutes les bandes entre 160 et 10 mètres. Ce réseau accordera les dipôles, les veines inversées, les verticales, les fouets mobiles, les faisceaux, les fils aléatoires, et beaucoup d'autres antennes.
  • Page 2 Le wattmètre est équipé d'une lampe interne qui rétroéclaire l'échelle du compteur. Le circuit de la lampe doit être alimenté par une source externe de 12 Vdc, telle que l'alimentation optionnelle MFJ- 1312C. La prise du panneau arrière accepte une fiche coaxiale de 2,5 mm avec une polarité centrale positive.
  • Page 3 Les niveaux de puissance supérieurs à 100 watts nécessitent une période de refroidissement de trois minutes entre les transmissions. La charge fonctionnera en continu à des niveaux de puissance de 25 watts ou moins. Interconnexions...
  • Page 4 à moins d'un demi-pouce de celles-ci. 2. Installer le MFJ-949E entre le transmetteur et l'antenne comme indiqué sur le schéma ci-dessus. Utiliser un câble coaxial de 50 ohms pour connecter l'émetteur ou l'émetteur-récepteur à la prise SO-239 (UHF femelle) étiquetée TRANSMITTER à...
  • Page 5 Le commutateur INDUCTANCE du MFJ-949E a une inductance maximale en position "A", et une inductance minimale en position "L". Une inductance moindre est nécessaire lorsque la fréquence est augmentée. Si l'inductance utilisée est trop faible, le tuner risque de ne pas s'adapter correctement à...
  • Page 6 3. Appliquer juste assez de puissance sur CW (ou AM / FM / RTTY) pour obtenir une déviation notable sur l'indicateur de puissance réfléchie. 4. Régler soigneusement les commandes TRANSMITTER et ANTENNA MATCHING pour obtenir la puissance réfléchie la plus faible. REMARQUE : Ces commandes interagissent.
  • Page 7 Conseils pour l'antenne AVERTISSEMENT : Pour la sécurité de l'opérateur, une bonne mise à la terre extérieure ou une mise à la terre de conduite d'eau doit TOUJOURS être installée et connectée au boîtier du MFJ- 949E. S'assurer que la terre de sécurité est également connectée à l'émetteur et aux autres accessoires de la station.
  • Page 8 presque toutes les installations d'émission, il est extrêmement important d'avoir de bonnes masses RF avec les antennes à fil long ou d'autres antennes Marconi. Problèmes d'adaptation La plupart des problèmes d'adaptation surviennent lorsque le système d'antenne présente une impédance extrêmement élevée au syntoniseur. Lorsque l'impédance de l'antenne est beaucoup plus faible que l'impédance de la ligne d'alimentation, une ligne d'alimentation d'un quart d'onde impair convertit la faible impédance de l'antenne en une impédance très élevée au niveau du syntoniseur.
  • Page 9 Si le manuel ne mentionne pas votre problème ou si celui-ci n'est pas résolu par la lecture du manuel, vous pouvez appeler le service technique de MFJ au 601-323-0549 ou l'usine MFJ au 601- 323-5869. Vous serez mieux aidé si vous avez votre appareil, le manuel et toutes les informations sur votre station à...
  • Page 11 Mots clés Boite d’accord, couplage, français, mfj-949E, manuel, notice, mfj949e,...
