MANUEL D'UTILISATION

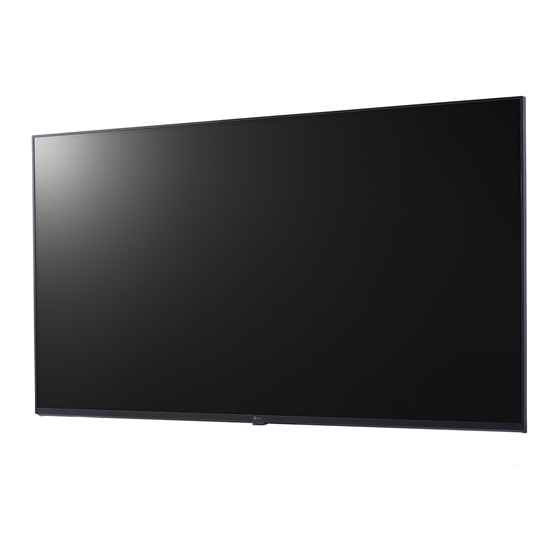

Signalétique numérique LG
(MONITEUR DE SIGNALISATION)
Veuillez lire attentivement ce manuel avant de mettre votre moniteur en service et
conservez-le pour utilisation ultérieure.
43UL3J-E
50UL3J-E
55UL3J-E
65UL3J-E
75UL3J-E
43UL3J-M
50UL3J-M
55UL3J-M
Copyright © 2021 LG Electronics Inc. Tous droits réservés.
www.lg.com

Publicité

loading

Sommaire des Matières pour LG 43UL3J-M

  • Page 1 Signalétique numérique LG (MONITEUR DE SIGNALISATION) Veuillez lire attentivement ce manuel avant de mettre votre moniteur en service et conservez-le pour utilisation ultérieure. 43UL3J-E 43UL3J-M 50UL3J-E 50UL3J-M 55UL3J-E 55UL3J-M 65UL3J-E 75UL3J-E www.lg.com Copyright © 2021 LG Electronics Inc. Tous droits réservés.
  • Page 2 TABLE DES MATIÈRES AVERTISSEMENT! CONSIGNES DE SÉCURITÉ ........3 ASSEMBLAGE ET PRÉPARATION .......6 - Pièces et Boutons.............7 - Position portrait ..............8 - Utilisation du verrou Kensington ......8 - Installation au mur ............9 TÉLÉCOMMANDE ...... 11 ÉTABLIR DES CONNEXIONS ..13 - Connexion à un PC ............13 - Raccordement du périphérique externe ....13 - Utilisation de la liste des sources ......14 - Assemblage de plusieurs moniteurs ....15...
  • Page 3 AVERTISSEMENT - Cet équipement est conforme à la • POUR PRÉVENIR TOUT RISQUE D’INCENDIE, TENEZ norme CISPR 32 Catégorie A. Dans un environnement LES BOUGIES OU AUTRES OBJETS À FLAMMES NUES résidentiel, cet équipement peut causer des interférences ÉLOIGNÉS DE CE PRODUIT EN TOUT TEMPS. radio.
  • Page 4 Utilisez uniquement des pièces/accessoires approuvés branché au moniteur et à la prise murale. Si ce n'est par LG Electronics. Le non-respect de cette consigne pas le cas, la fiche d'alimentation et la prise risquent peut provoquer un incendie, un choc électrique, un d'être endommagées.
  • Page 5 • Batteries - Rangez les accessoires (batterie, etc.) dans un endroit sûr hors de portée des enfants. - Ne court-circuitez pas les batteries, ne les démontez pas et ne les laissez pas surchauffer. Ne jetez pas les batteries dans un feu. N’ e xposez pas les piles à une température excessive.
  • Page 6 • SuperSign logiciel et manuel - Téléchargement à partir du site Web de LG Electronics. - Rendez-vous sur le site Web de LG Electronics (http://partner.lge.com) et téléchargez la dernière version logicielle pour votre modèle. • La garantie ne couvre pas les dommages causés par une utilisation du produit dans un environnement excessivement poussiéreux.
  • Page 7 Pièces et Boutons L’image peut être différente selon le modèle. Marche (Appuyez sur le bouton lorsque le moniteur est éteint.) Arrêt (Appuyez sur le bouton lorsque le moniteur est allumé.)
  • Page 8 Position portrait Pour une installation en mode Portrait, faites tourner le moniteur à 90 ° dans le sens contraire des aiguilles d'une montre lorsque vous regardez l'appareil de face. (l'écran face à vous) Utilisation du verrou Kensington (Cette fonction n’ e st pas disponible sur tous les modèles.) Le connecteur du système de sécurité...
  • Page 9 Une vis non conforme à la norme VESA peut endommager le produit et provoquer la chute du moniteur. LG Electronics n'est pas responsable des accidents liés à l'utilisation de vis non standard. Respectez les spécifications de la norme VESA indiquées ci-dessous.
  • Page 10 Si vous fixez le moniteur au plafond ou sur un mur oblique, il risque de tomber et de blesser quelqu'un. Utilisez un support mural agréé par LG et contactez votre revendeur local ou une personne qualifiée pour vous aider à l'installer.
  • Page 11 TÉLÉCOMMANDE Les descriptions contenues dans ce manuel font référence aux touches de la télécommande. Veuillez lire attentivement ce manuel pour utiliser correctement le moniteur. Pour mettre des piles dans la télécommande, ouvrez le couvercle, placez les piles (1,5 V AAA). Associez les pôles selon les indications de l'étiquette placée à...
  • Page 12 Permet de sélectionner le mode Image. (ACCUEIL) Permet de revenir à la page d'accueil. Permet d'accéder au menu Balance des blancs. (SETTINGS) Permet d'accéder aux menus principaux ou d'enregistrer votre entrée et de quitter les menus. Cette fonction n'est pas prise en charge. (Boutons de navigation) Permettent de parcourir les menus ou options.
  • Page 13 ÉTABLIR DES CONNEXIONS Vous pouvez connecter plusieurs périphériques externes à votre moniteur. Changez le mode d'entrée et sélectionnez le périphérique externe que vous voulez connecter. Pour plus d'informations sur la connexion de périphériques externes, reportez-vous au manuel d'utilisation fourni avec le périphérique en question. Connexion à...
  • Page 14 REMARQUE • Pour une qualité d'image optimale, il est conseillé de raccorder le moniteur à l'aide d'un câble HDMI. • Afin de respecter les spécifications du produit, utilisez un câble d'interface blindé à noyau de ferrite, comme par exemple un câble DVI-D/HDMI. •...
  • Page 15 DVI IN DP OUT DP IN DP OUT DP IN DP OUT Assemblage de plusieurs moniteurs Pour utiliser plusieurs moniteurs connectés les uns aux autres, reliez l'extrémité du câble d'entrée de signal au connecteur d'un moniteur et reliez l'autre extrémité au connecteur de l'autre moniteur.
  • Page 16 DÉPANNAGE Ů Les points à vérifier sur chaque modèle peuvent être différents. Ů Pour plus d'informations sur les paramètres de votre ordinateur, reportez-vous à l'aide de Windows. Problèmes liés à l'utilisation • Le produit ne s'allume pas. - Vérifiez que le cordon d'alimentation est correctement branché sur la prise secteur. - Essayez de mettre l'appareil sous tension après avoir débranché...
  • Page 17 • Les images scintillent ou clignotent à l'écran. - Si vous allumez le moniteur dans une pièce où la température est basse, l'écran risque de clignoter. Ce phénomène est tout à fait normal. - Assurez-vous que les paramètres de résolution et de fréquence en cours de votre carte graphique sont pris en charge par l'écran.
  • Page 18 Problèmes liés au son • Il n'y a pas de sortie audio. - Vérifiez que le câble audio est correctement branché. - Réglez le volume du produit ou du périphérique externe. - Vérifiez que le son est correctement défini. • Le son est trop sourd.
  • Page 19 Rémanence de l'image • Une image rémanente apparaît lorsque le produit est mis hors tension. - Si vous affichez une image fixe pendant une période prolongée, cela peut endommager les pixels. Utilisez la fonction écran de veille. - Lorsqu'une image sombre s'affiche sur l'écran après une image à fort contraste (noir et blanc ou gris), cela peut provoquer une incrustation d'image.
  • Page 20 SPÉCIFICATIONS DU PRODUIT Les spécifications produit peuvent être modifiées sans préavis en cas de mise à niveau des fonctions. «   » fait référence au courant alternatif (AC), et «   » fait référence au courant continu (DC). Écran LCD Type d'écran TFT (Thin Film Transistor) Écran LCD (Liquid Crystal Display) Signal vidéo...
  • Page 21 43UL3J-E, 43UL3J-M Écran LCD 0,2451 mm (H) x 0,2451 mm (V) Distance entre pixels Sources d'alimentation Tension nominale 100 à 240 V~ CA, 50 à 60 Hz 1,2 A Consommation Mode sous tension : 80 W (typ.) électrique Mode economie : ≤ 0,5 W Mode veille: ≤...
  • Page 22 65UL3J-E Écran LCD 0,372 mm (H) x 0,372 mm (V) Distance entre pixels Sources d'alimentation Tension nominale 100 à 240 V~ CA, 50 à 60 Hz 2,0 A Consommation Mode sous tension : 130 W (typ.) électrique Mode economie : ≤ 0,5 W Mode veille: ≤...
  • Page 23 Spécifications du Module sans fil (LGSBWAC95) LAN sans fil (IEEE 802.11a/b/g/n/ac) Plage de fréquence (MHz) Puissance en sortie (max.) (dBm) 2 400 à 2 483,5 5 150 à 5 725 5 725 à 5 850 13,5 Bluetooth Plage de fréquence (MHz) Puissance en sortie (max.) (dBm) 2 400 à 2 483,5 •...
  • Page 24 Mode de prise en charge HDMI (PC) Fréquence horizontale Fréquence verticale Résolution Remarques (kHz) (Hz) 800 x 600 37,879 60,317 1024 x 768 48,363 1280 x 720 44,772 59,855 1280 x 1024 63,981 60,02 1680 x 1050 65,29 59,954 1920 x 1080 67,5 3840 x 2160 67,5...
  • Page 25 REMARQUE • Fréquence horizontale: L’intervalle horizontal est la durée nécessaire à l’affichage d’une ligne horizontale. Lorsque 1 est divisé par l’intervalle horizontal, le nombre de lignes horizontales affichées par seconde peut être calculé comme fréquence horizontale. Cette valeur est exprimée en kHz. •...
  • Page 26 Dolby Laboratories Licensing Corporation. The Bluetooth word mark and logos are registered trademarks owned by Bluetooth SIG, Inc. and any use of such marks ® by LG Electronics Inc. is under license. Other trademarks and trade names are those of their respective owners.
  • Page 27 This product qualifies for ENERGY STAR®. Changing the factory default configuration and settings or enabling certain optional features and functionalities may increase energy consumption beyond the limits required for ENERGY STAR® certification. Refer to ENERGYSTAR.gov for more information on the ENERGY STAR®...
