6 | DISPOSITIONS POUR LE CONDUIT D'EVACUATION DES CONDENDATS

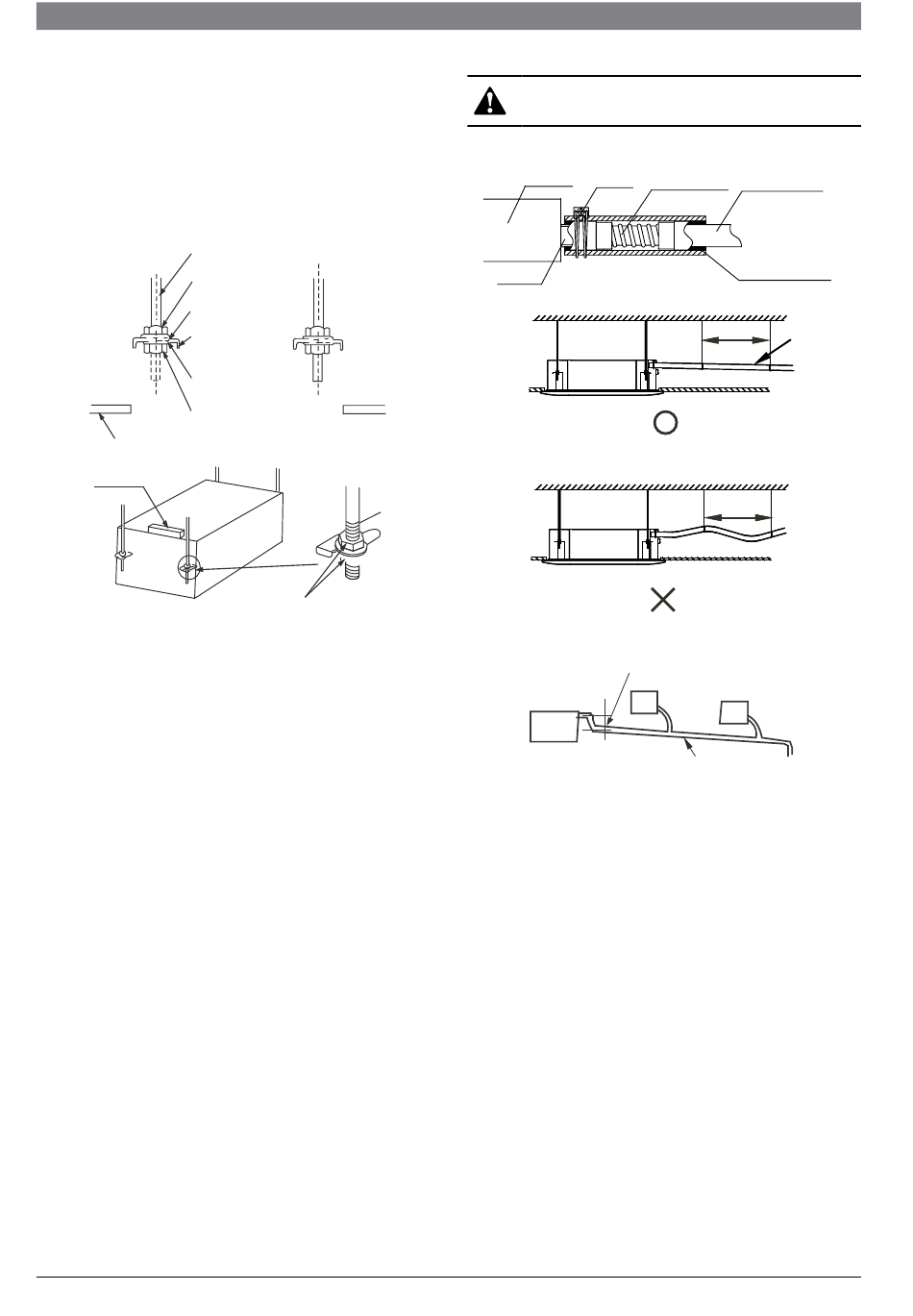

4.4. Suspension du SBOX
1. Adapter l'emplacement de l'écrou, l'intervalle entre le joint (côté inférieur) et le plafond
en fonction de la construction réelle. Voir Fig.4-2.
2. Accrocher l'écrou de la vis suspendu e dans le trou oblong de l'anneau d'installation.
3. Utiliser un indicateur niveau pour confirmer l'horizontalité de l'unité. (Eviter toute inclinaison
vers le côté de non-évacuation. Il est préférable d'avoir une légère inclinaison vers le côté
d'évacuation.) Voir Fig. 4-3.
Boulon suspendu
Ecrou (côté supérieur)
Joint (côté supérieur)
Vis d'installation
Joint (côté inférieur)
Ecrou (côté inférieur)
Côté inférieur du plafond
Jauge de niveau
Veiller à serrer l'écrou !
5. DISPOSITIONS POUR LE CONDUIT
D'EVACUATION DES CONDENDATS
5.1. Installation des conduits d'évacuation du SBOX
1. Utiliser le conduit d'évacuation flexible pour raccorder d'évacuation du SBOX et les
conduits en PVC, et utiliser la bague de blocage pour la fixation.
2. Lors du raccordement des autres conduits d'évacuation, utiliser un lien en PVC dur et
vérifier la présence de fuites.
3. Le joint du tube de descente et les conduits d'évacuation (en particulier les parties
intérieures) de l'unité principale doivent être enveloppés de manière homogène
d'isolation et resserrés à l'aide d'un laçage afin d'éviter toute entrée d'air qui risquerait
de causer la formation de condensation.
4. Afin d'éviter tout retour de condensat à l'intérieur du climatiseur, les conduits
d'évacuation doivent être inclinés vers le côté extérieur (côté d'évacuation), selon une
inclinaison supérieure à 1/100, et ne doivent pas présenter de défauts tels que des
proéminences et des rétentions d'eau. (Voir Fig.5-2a)
5. Lors du raccordement des conduits d'évacuation, ne pas tirer trop fort afin d'éviter
d'exercer une force sur l'unité principale. L'ouverture transversale des conduits
d'évacuation doit se situer dans les 20 m, en prévoyant un point de support tous les
0,8~1,0 m afin d'éviter la flexion des conduits d'évacuation (voir Fig.5-1b) ; utiliser des
tubes en polyéthylène dur (PE) pour raccorder les conduits d'évacuation et les tubes de
raccordement, et utiliser les tubes de raccordement pour fixer les conduits d'évacuation
(voir Fig.5-2b).
6. Pour l'installation centrale des conduits d'évacuation, suivre la Fig.5-2 pour faire
correspondre les tuyauteries.
7. L'extrémité du conduit d'évacuation doit être distant du sol ou du fond du réservoir
d'évacuation de plus de 50 mm et ne doit pas pénétrer dans l'eau. Le tube d'injection
déverse directement l'eau dans les égouts mais doit suivre une courbe sur un joint
hydraulique en U afin d'éviter que les mauvaises odeurs remontent à l'intérieur via le
conduit d'évacuation.
6720862889 (2016/04)
Afin d'éviter les fuites d'eau, chaque raccord du système d'évacuation doit être scellé.
Ballon de stockage d'eau
Sortie
Fig.4-2
Fig.4-3
5.2. Test d'évacuation
5.2.1 Avant de procéder à l'essai d'évacuation, il convient de maintenir les
conduits d'évacuation propres et de vérifier que chaque raccord est
scellé.
5.2.2 Pour les pièces nouvellement construites, procéder au test d'évacuation
avant de poser le plafond.
1. Utiliser une canalisation d'eau pour remplir le réservoir d'eau de 500~1 000 ml d'eau.
2. Vérifier que l'eau s'évacue normalement et qu'il n'y a pas de fuite au niveau des
raccords.
PRUDENCE
Conduit
Bague de
d'évacuation
blocage
flexible
a
b
Aussi long que possible (environ 10 cm)
Inclinaison vers le bas
VP30
supérieure à 1/100
Tube d'eau PVC
(Φ25)
Lien en PVC dur
Fig.5-1
Inclinaison :
0,8~1,0 m
supérieure
à 1/100
>1,0 m
Fig.5-2
Fig.5-3
CLIMATE 5000 VRF
