4. Disposez la nouvelle chaîne de la scie de manière à ce
qu'elle forme une boucle et en vous assurant qu'elle ne
soit pas tordue. LE CÔTÉ TRANCHANT DE LA DENT NE
DOIT PAS VOUS FAIRE FACE ET DOIT ÊTRE DANS LE
SENS DE LA ROTATION DE LA CHAÎNE INDIQUÉ SUR
LE GUIDE-CHAÎNE
tranchant vous fait face, retourner la boucle (Fig. 2).

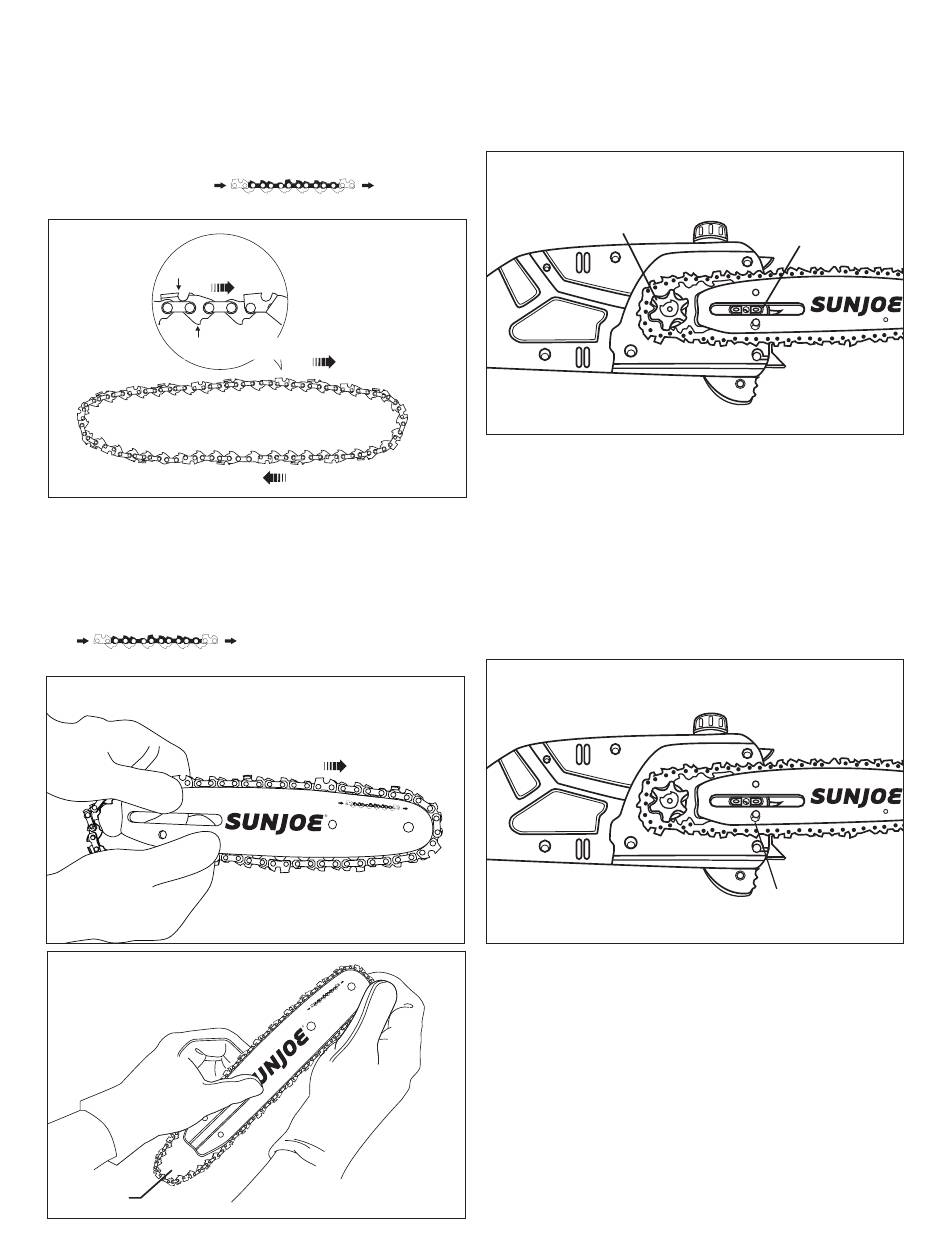

Fig. 2
Denture d'attaque
tranchante
Maillon d'entraînement
de chaîne
5. En commençant par l'extrémité, montez les maillons
d'entraînement de la chaîne dans la rainure du guide-
chaîne en formant une boucle à l'arrière du guide-chaîne.
La chaîne s'ajustera en restant lâche jusqu'à ce qu'elle
soit placée sur le pignon (Fig. 3 et 4).
REMARQUE : assurez-vous du sens de la chaîne
. Si la chaîne est montée dans
l'autre sens, la scie vibrera anormalement et ne sciera pas.
Fig. 3
Fig. 4
Boucle
6. Positionnez la chaîne de telle sorte qu'elle forme une
boucle à l'arrière du guide. Maintenez la chaîne en position
sur le guide et enroulez la boucle autour du pignon (Fig. 5).
Fig. 5
. Si le côté
Chaîne sur pignon
Rotation de
chaîne
7. Placez le guide de telle sorte qu'il repose bien contre la
surface de fixation et que les supports de l'ouverture du
guide soient solidement maintenus en place sur la butée
de l'ouverture dans la tête d'abattage (Fig. 5).
REMARQUE : lors du placement du guide sur la butée,
assurez-vous que la goupille du tendeur soit dans le trou
de goupille du tendeur de chaîne pratiqué dans le guide.
Pour que la goupille s'aligne avec le trou de goupille
dans le guide-chaîne, réglez au besoin la tension de la
chaîne en tournant la vis de tendeur de chaîne à l'aide du
tournevis à lame plate fourni (Fig. 6).
Fig. 6
46
Ouverture
du guide
sur butée
d'ouverture
R
R
Goupille de
tendeur de chaîne
dans le trou
