Schéma Électrique - Masterpro Mp13/24 M2M Notice D'emploi

Conception du groupe :
Groupe monobloc, monocylindre, monoétagé.
Composants longue durée :
- Clapets haut rendement
- Triple segmentation
- Cylindres en fonte
- Culasses en aluminium
1 filtre à air
COMMENT COMMANDER :
Indiquez la référence exacte du compresseur
puis le N° repère de la pièce à commander.
Exemple : pour commander la culasse rep. 25
Culasse MP 13/24
Monophasé
A = Alimentation
P = Contacteur manométrique/pressostat
1,2,3,4 = Bornes de branchement
C = Condensateur
M = Moteur
AU = Enroulement auxiliaire
AM = Enroulement de marche
DESCRIPTIF : Groupe
25

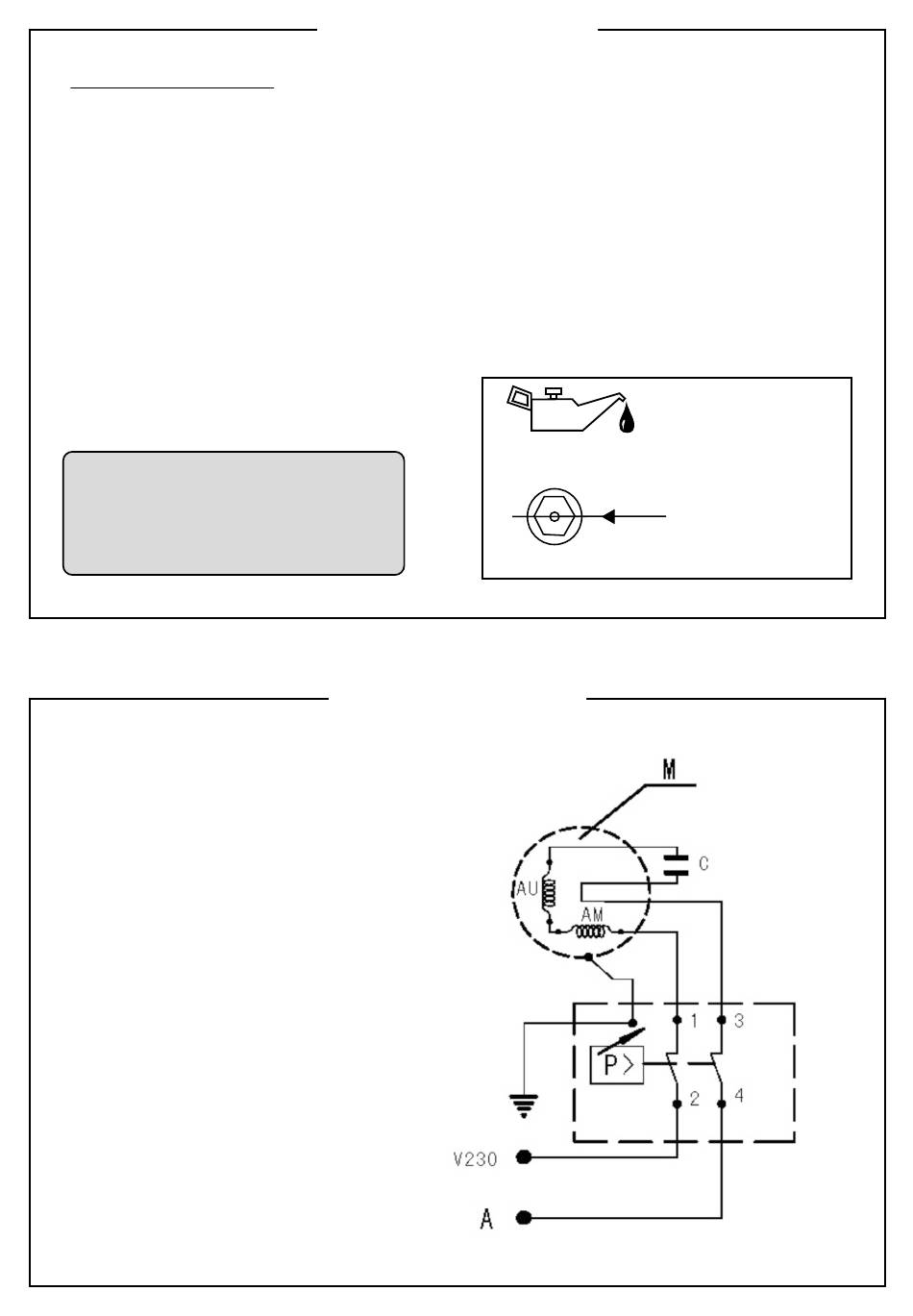

Schéma électrique
HUILE
Voyant de niveau d'huile
Huile recommandée : HHP 100
4
Contenance approximative
du carter : 0,34 litre
Niveau d'huile
à respecter
visible à l'arrêt
