4 - DONNÉES TECHNIQUES JONIX minimate plus

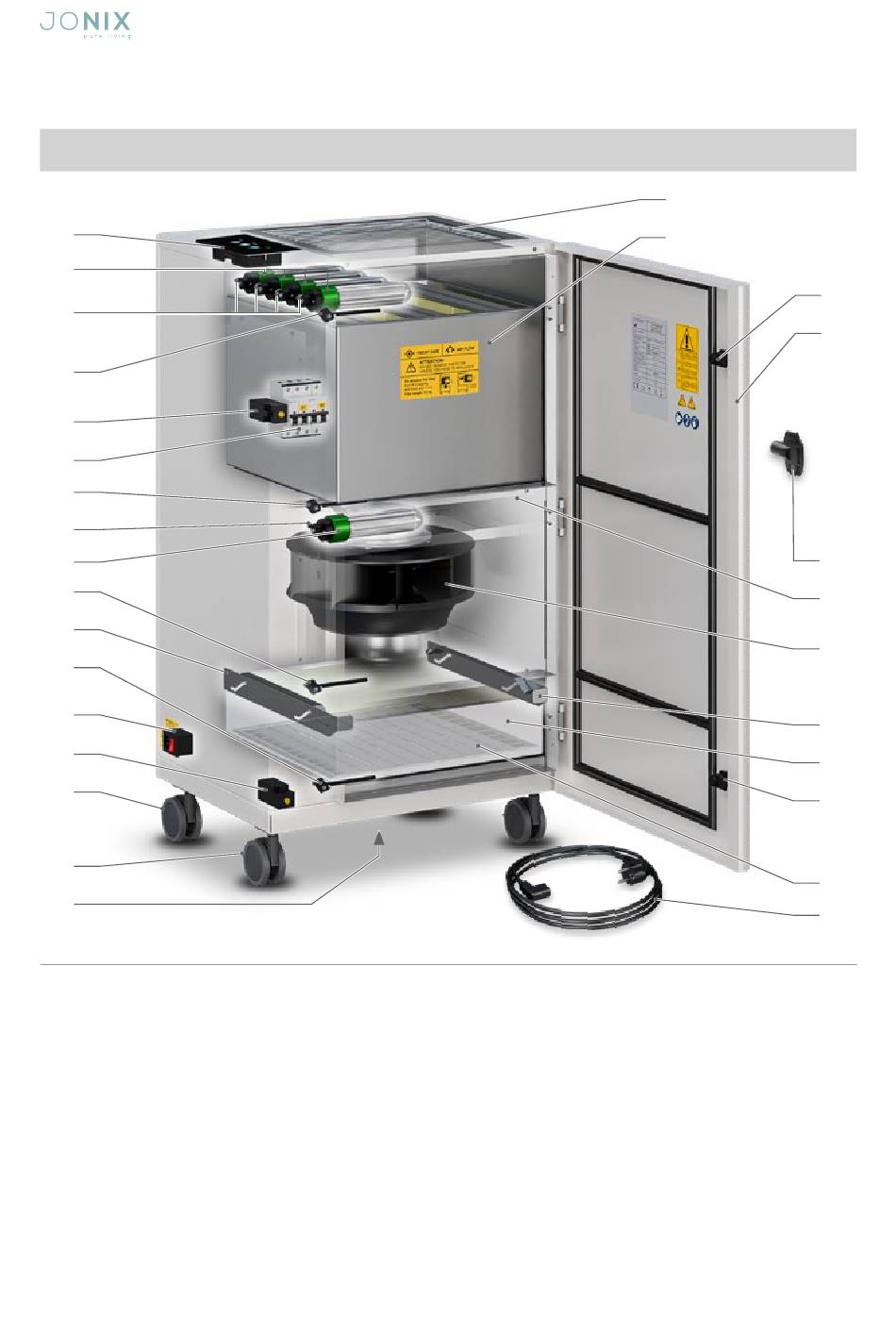

Fig. 1
1
20
21
5
11
10
5
18
19
5
9
5
2
11
4
4
17
4.1 - DESCRIPTION DES COMPOSANTS JONIX minimate plus
1
Écran tactile
2
Prise d'alimentation avec interrupteur
3
Câble d'alimentation
4
Roues pivotantes avec frein
5
Prises de pression
6
Fermetures du panneau avant d'accès pour
l'entretien
7
Clés pour l'accès au panneau avant
8
Porte d'accès pour l'entretien
9
Supports de fixation filtres
10 Interrupteurs magnétothermiques pour
débranchement alimentation ventilateur (Q1)
et débranchement alimentation auxiliaires (Q2)
14 - 84
11 Boutons interrupteurs ouverture porte d'accès pour l'entretien
12 Grille de refoulement à ailettes orientables
13 Filtre absolu H13 ou H14
14 Ventilateur radial
15 Panneau avant d'accès au ventilateur
16 Filtre à particules fines F7
17 Grille inférieure d'aspiration
18 1 support de mise à la terre du tube ionisant
19 1 tube ionisant pour l'assainissement des éléments à
l'intérieur du dispositif
20 4 tubes ionisants pour la désinfection de l'air
21 4 supports de mise à la terre pour tubes ionisants
22 Préfiltre G2
m i n i m at e p l u s
12
13
6
8
7
15
14
9
16
6
22
3
