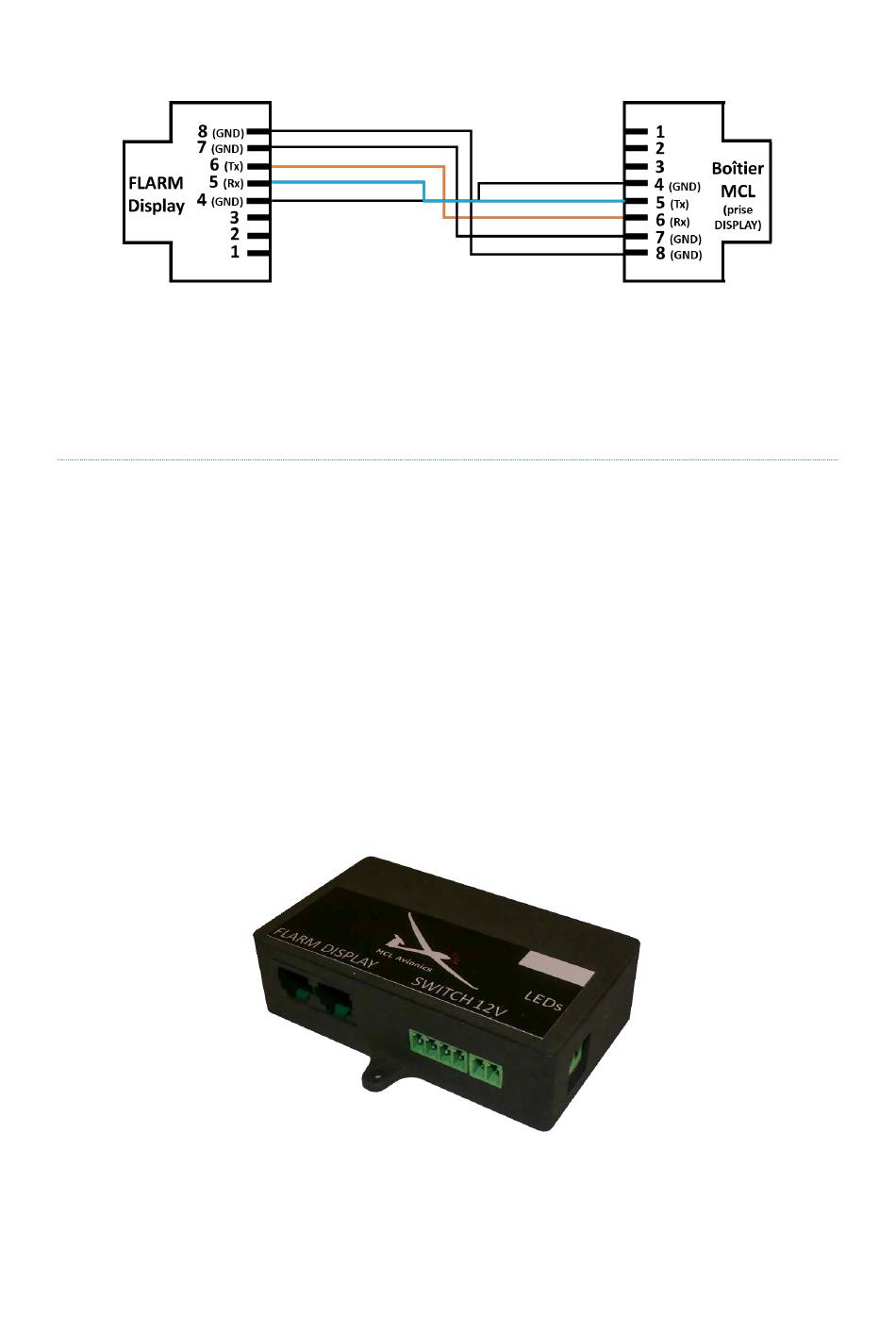

Le câblage entre la sortie DISPLAY du boîtier MCL et un afficheur LEDs est identique avec un câble 1 :1 :
Avant de connecter un FLARM et un display au boîtier MCL, vérifiez que leurs ports de données res-
pectent le standard IGC. Avec certains appareils, il faudra un câble adapté à votre installation.
5.2.3.2
CABLAGE
Le boitier communique avec le FLARM de votre planeur via les ports RJ45. Dans la plupart des cas, un câble RJ12
est suffisant. Un câble RJ12 1:1 est fourni à cet effet avec le boîtier MCL.
Le boitier n'interfère pas sur les messages FLARM qui peuvent être envoyés à d'autre système (répétiteur visuel,
calculateur, variomètre ...). Ainsi il peut être connecté entre les deux systèmes.
Deux possibilités de montage :
-
Le FLARM est connecté à un autre système : Connectez le boitier entre les deux systèmes en utilisant
les deux prises RJ45 et le câble fourni. Attention à brancher correctement les câbles à l'aide des indica-
tions sur le boitier « FLARM » et « Display ».
-
Le FLARM n'est branché à aucun autre système : Connectez le boitier directement au FLARM à l'aide
du câble fourni en utilisant la prise RJ45 identifiée « FLARM ».
